Так фланце
SDFL

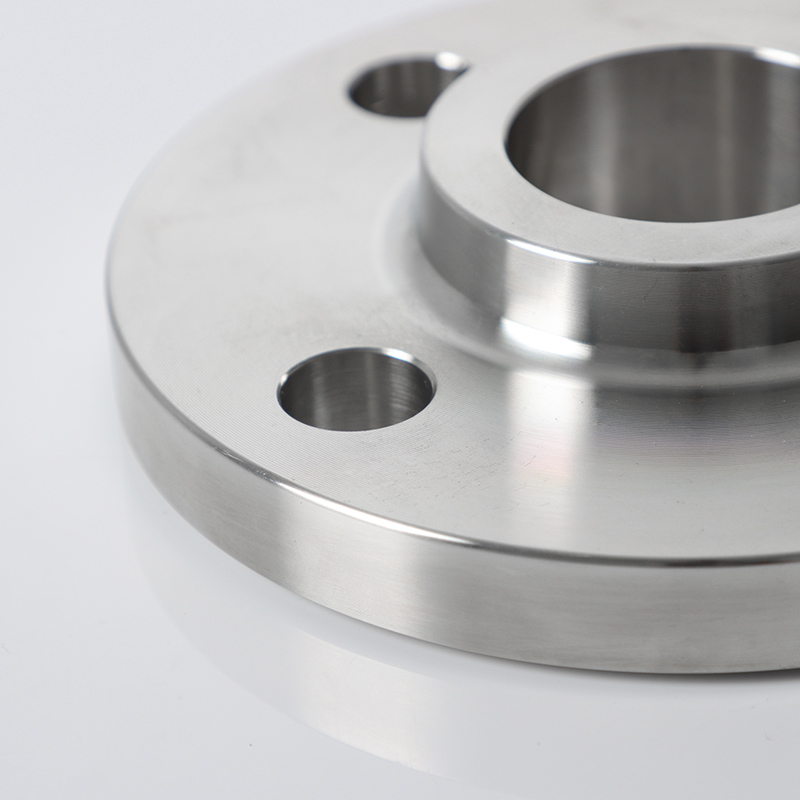

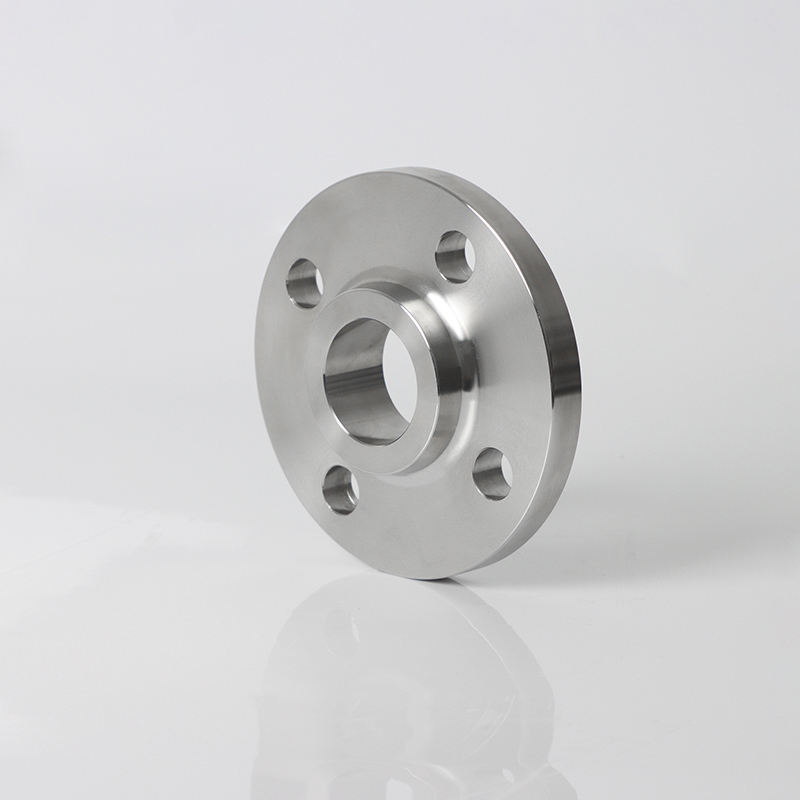

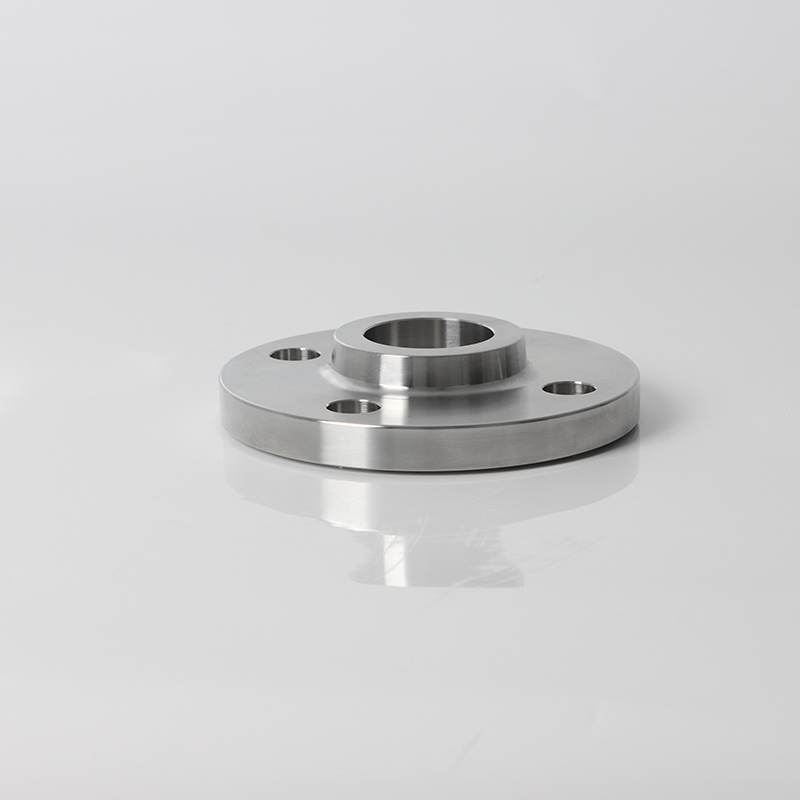

Этот EN 1092-1, таким образом, фланцевой (скольжение), изготовленная из F304 из нержавеющей стали, разработана для надежности в промышленных трубопроводах низкого давления . С номинальным размером DN25 (1 ') и рейтингом давления PN10 (1,0 МПа) он предлагает экономически эффективное решение для систем, требующих легкой установки и устойчивости к коррозии. Его проектирование проскальзывания упрощает выравнивание во время сборки, что делает его предпочтительным выбором для мелких трубопроводов на европейских и глобальных рынках, прилипших к стандартам.
Параметр | Подробности |
Стандартный | EN 1092-1 Тип 11 (скользящий фланец) с соответствием требованиям маркировки CE. |
Материал | Нержавеющая сталь 1,4301 (F304) с 18% хрома и 8% содержания никеля для коррозионной устойчивости |
Тип печати | Приподнятая поверхность (RF) с 1,6 мм поднятой поверхности герметизации, совместимая с прокладками EN 1514-2 |

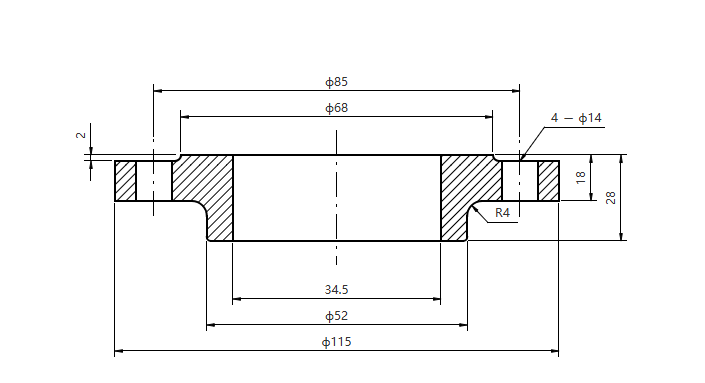

Dimensions | OD: 115 мм, кружок болта: 85 мм, толщина: 14 мм, 4x M10 отверстия болта (диаметр круга высоты 85 мм) |
Программа скольжения : позволяет легко выравнивать с наружным диаметром трубы (28,2 мм для DN25) и требует только односторонней сварки филе как на внутренних, так и на внешних краях, сокращая время установки на 40% по сравнению с фланцами сварной выручки.
Европейское соответствие : полностью соответствует стандартам EN 1092-1 PN10 для точности размеров и производительности давления, обеспечивая бесшовную интеграцию с трубами, изготовленными в ЕС, клапанах и фитингах.
Коррозионная устойчивость : F304 из нержавеющей стали образует защитный оксидный слой, который выдерживает мягкие кислоты (рН 4–8), щелочные растворы и атмосферную коррозию, что делает его подходящим для помещений и наружных установок.
Эффективно : идеально подходит для некритических применений, таких как сжатые воздушные линии (до 0,8 МПа), распределение питьевой воды и системы химического дозирования с низким давлением, сбалансируя производительность с доступностью.
Системы HVAC : фланцы PN10 соединяют трубки циркуляции охлажденной воды в коммерческих зданиях, поддерживая стабильное давление (≤1,0 МПа) в кондиционере и нагревании.
Общая отрасль : DN25 Соединения облегчают мелкомасштабные системы химического дозирования на очистных сооружениях, где необходимы точный контроль потока и коррозионная стойкость.
В: Можно ли использовать этот фланец с метрическими трубами?
A: Да. Слипковая конструкция специально разработана для размещения труб ISO 336 DN25 (внешний диаметр 28,2 мм), с 1,5 мм зазором для легкой подгонки перед сваркой.
В: Какой крутящий момент должен быть применен к болтам?
A: Используйте болты из нержавеющей стали M10, затянутые до 35–40 Н · м для применений PN10; Следуйте перекрестной последовательности, чтобы обеспечить равномерное сжатие прокладки.
В: Доступна ли обработка поверхности для суровых сред?
A: Необязательная пассивальная обработка (PER ASTM A967) повышает коррозионную стойкость, удаляя свободное железо с поверхности, рекомендуется для наружных или высоких установков.
