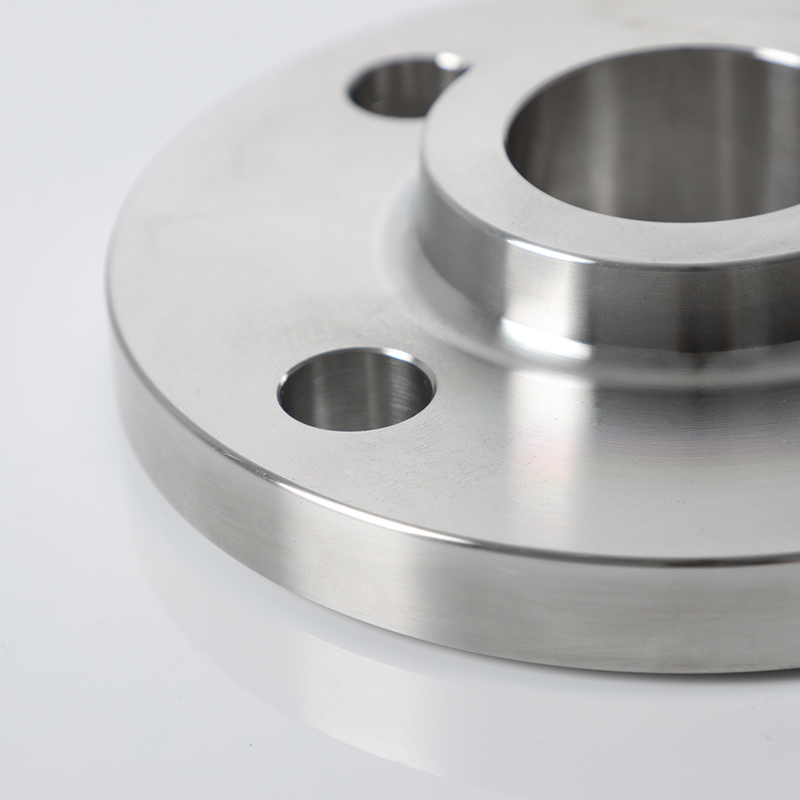

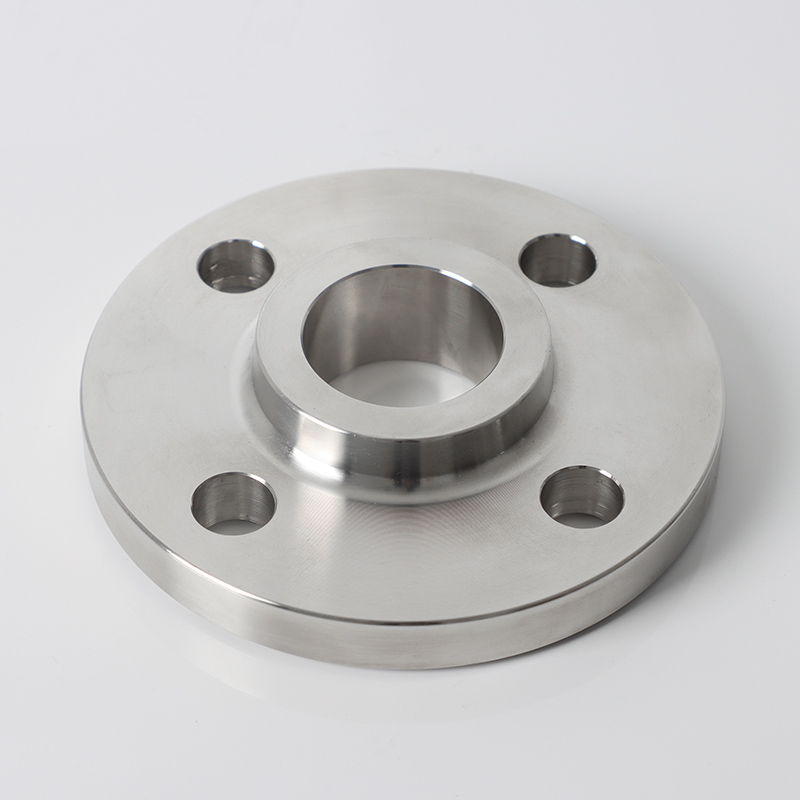

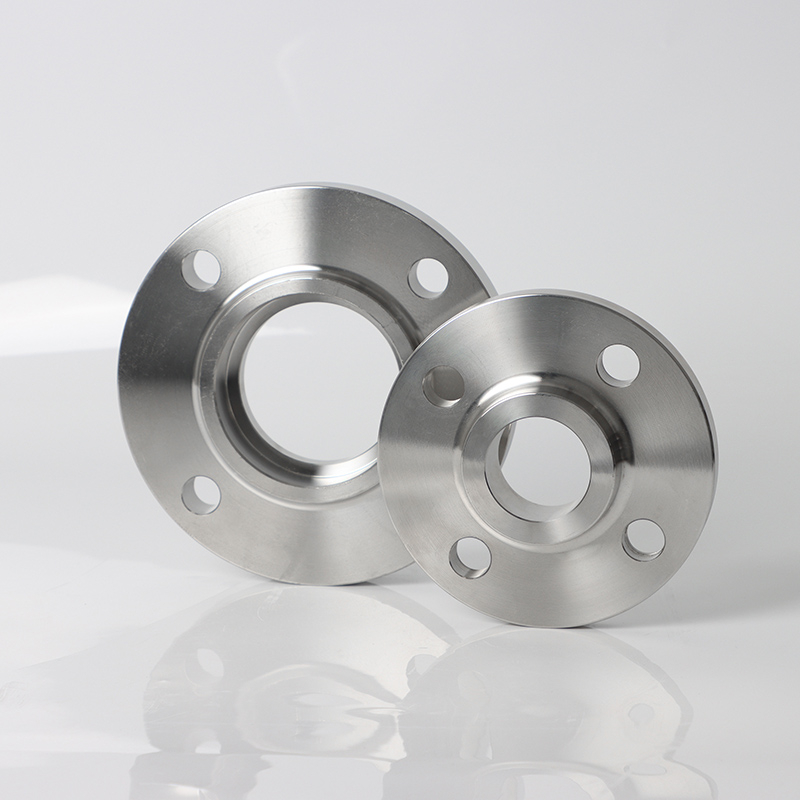

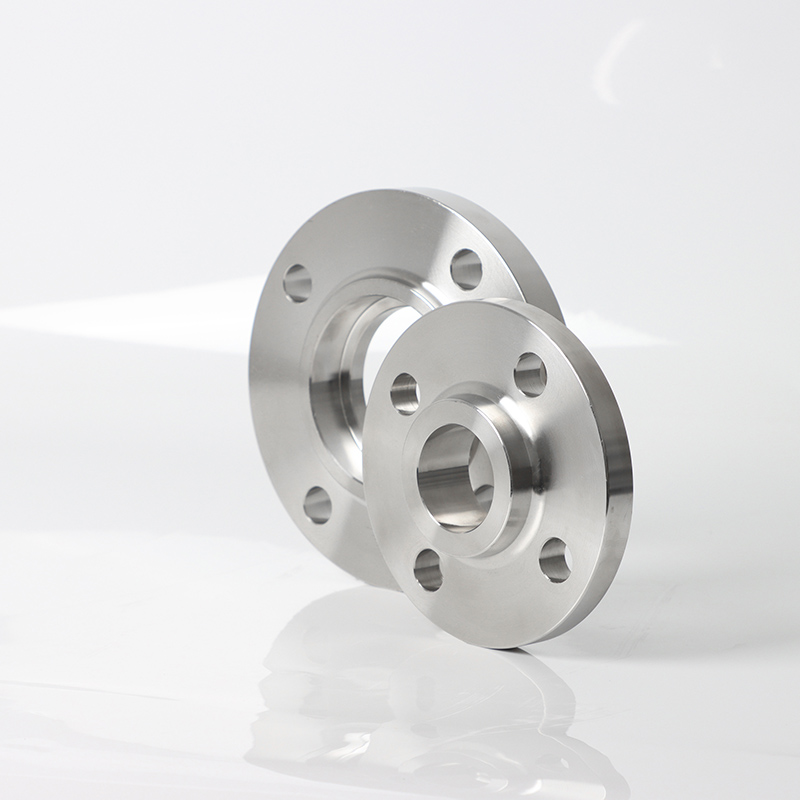

Так фланце
SDFL

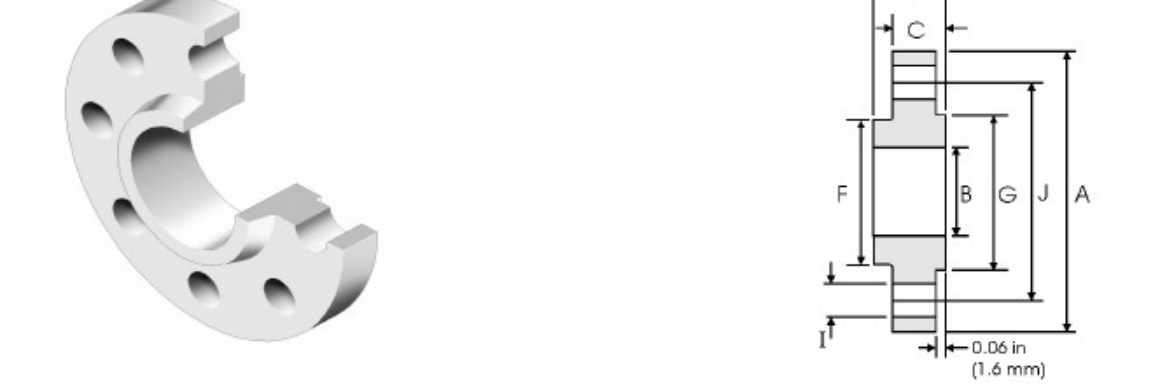

| Номинальный размер | Внешний диаметр | Центральный диаметр круга | Диаметр отверстия болта | Количество отверстий для болтов | Внутренний диаметр | Высота кольца фланца | Сварная канавка диаметр | Фланец общая высота | Герметизация диаметра лица | Выпечка высоты лица | |
| DN | NPS | A | J | I | B | C | F | D | G | ||
| 15 | 1/2 | 88.9 | 60.5 | 15.7 | 4 | 22.4 | 11.2 | 30.2 | 15.7 | 35.1 | 1.6 |
| 20 | 3/4 | 98.6 | 69.9 | 15.7 | 4 | 27.7 | 12.7 | 38.1 | 15.7 | 42.9 | 1.6 |
| 25 | 1 | 108 | 79.3 | 15.7 | 4 | 34.5 | 14.2 | 49.3 | 17.5 | 50.8 | 1.6 |
| 32 | 1-1/4 | 117.3 | 88.9 | 15.7 | 4 | 43.2 | 15.7 | 58.7 | 20.6 | 63.5 | 1.6 |
| 40 | 1-1/2 | 127 | 98.6 | 15.7 | 4 | 49.5 | 17.5 | 65 | 22.4 | 73.15 | 1.6 |
| 50 | 2 | 152.4 | 120.7 | 19.1 | 4 | 62 | 19.1 | 77.7 | 25.4 | 91.9 | 1.6 |
| 65 | 2-1/2 | 177.8 | 139.7 | 19.1 | 4 | 74.7 | 22.4 | 90.4 | 28.4 | 104.6 | 1.6 |
| 80 | 3 | 190.5 | 152.4 | 19.1 | 4 | 90.7 | 23.9 | 108 | 30.2 | 127 | 1.6 |
| 90 | 3-1/2 | 215.9 | 177.8 | 19.1 | 8 | 103.4 | 23.9 | 122.2 | 31.75 | 139.7 | 1.6 |
| 100 | 4 | 228.6 | 190.5 | 19.1 | 8 | 116.1 | 23.9 | 134.9 | 33.3 | 157.2 | 1.6 |
| 125 | 5 | 254 | 215.9 | 22.4 | 8 | 143.8 | 23.9 | 163.6 | 36.6 | 185.7 | 1.6 |
| 150 | 6 | 279.4 | 241.3 | 22.4 | 8 | 170.7 | 25.4 | 192 | 39.6 | 215.9 | 1.6 |
| 200 | 8 | 342.9 | 298.5 | 22.4 | 8 | 221.5 | 28.4 | 246.1 | 44.5 | 269.7 | 1.6 |
| 250 | 10 | 406.4 | 362 | 25.4 | 12 | 276.3 | 30.2 | 304.8 | 49.3 | 323.9 | 1.6 |
| 300 | 12 | 482.6 | 431.8 | 25.4 | 12 | 327.1 | 31.75 | 365.3 | 55.6 | 381 | 1.6 |
| 350 | 14 | 533.4 | 476.3 | 28.4 | 12 | 359.1 | 35.1 | 400.1 | 57.15 | 412.8 | 1.6 |
| 400 | 16 | 596.9 | 539.8 | 28.4 | 16 | 410.5 | 36.6 | 457.2 | 63.5 | 469.9 | 1.6 |
| 450 | 18 | 635 | 577.9 | 31.8 | 16 | 461.8 | 39.6 | 505 | 68.3 | 533.4 | 1.6 |
| 500 | 20 | 698.5 | 635 | 31.8 | 20 | 513.1 | 42.9 | 558.8 | 73.15 | 584.2 | 1.6 |
| 600 | 24 | 812.8 | 749.3 | 35.1 | 20 | 616 | 47.8 | 663.4 | 82.6 | 692.2 | 1.6 |
Поле приложения
Нефтяная и газовая промышленность : системы трубопроводов с низким содержанием средней давления, техническое обслуживание и временные соединения.
Химическая и фармацевтическая обработка : обработка коррозийной жидкости, переключение линейки с несколькими продуктами.
Сила и энергия : тепловые системы охлаждения, возобновляемая энергия.
Судостроение и оффшор : судовые двигательные системы, оффшорные вспомогательные линии платформы.
Очистка воды и муниципальные : сети водоснабжения, сточные воды.
Еда и напитки: санитарные трубопроводы, чистые системы.
Строительство и HVAC: Центральные системы HVAC, Fire Sprinkler Networks.
Горнодобывающая промышленность и металлургия: транспортировка суспензии, охлаждающая вода для завода.
Характеристики
1. Обеспечение установки:
(1) скользит прямо по концу трубы, выровненные перед сваркой.
(2) Требуется только сварные швы филе (внутри и снаружи).
2. Более высокая стоимость:
(1) Стоимость материала ~ 30% меньше, чем фланцы WN.
(2) Уменьшенная сложность обработки.
3. Комплексный дизайн:
(1) Более короткая длина сборки против WN Flanges.
(2) экономит пространство в жестких макетах.
4. Модеративная толерантность к давлению:
(1) Максимальное давление: класс 300 (PN40) при комнатной температуре.
(2) Сила значительно уменьшается при высоких температурах.
5. СТРЕССА КОНСТРУКЦИЯ:
(1) Внезапный переход в сварных суставах вызывает более высокий стресс.
(2) Не подходит для циклических/ударных нагрузок.
6. Ограниченный доступ к NDT:
Внутреннее филе Сварное сварное обеспечение трудно осмотреть через RT/UT.
