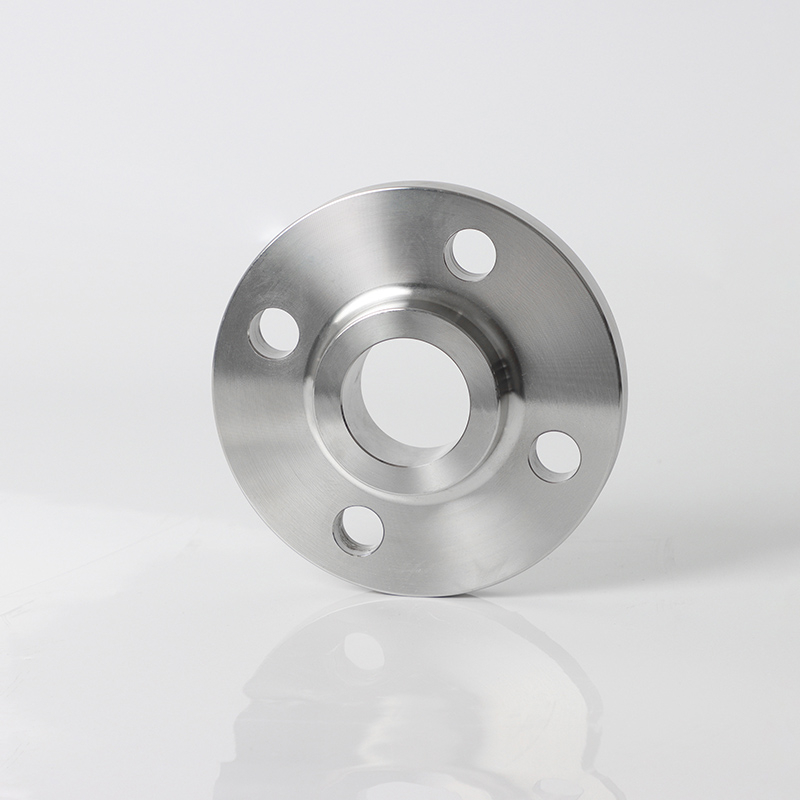

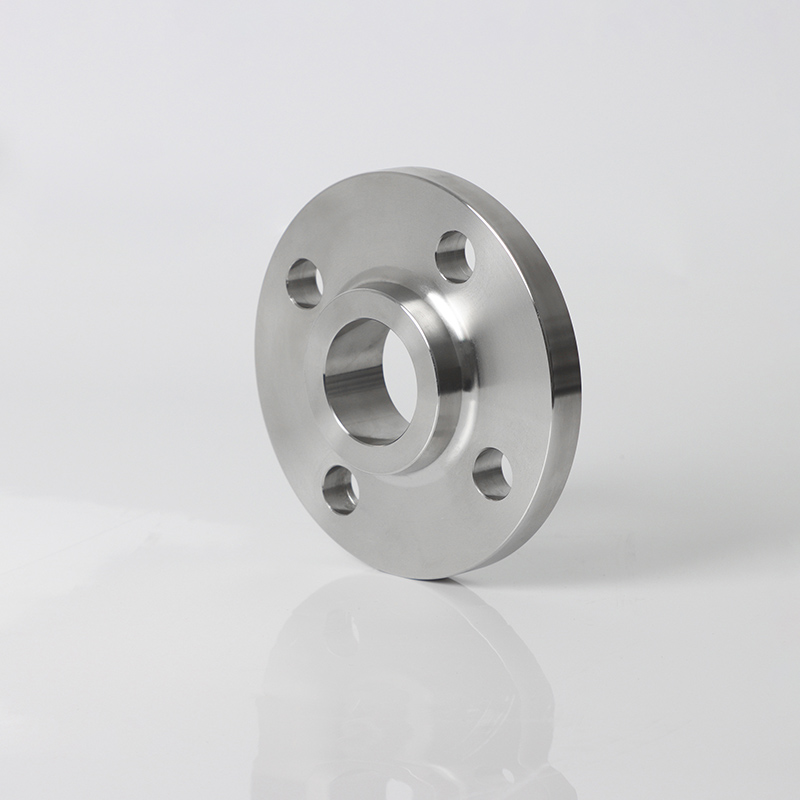

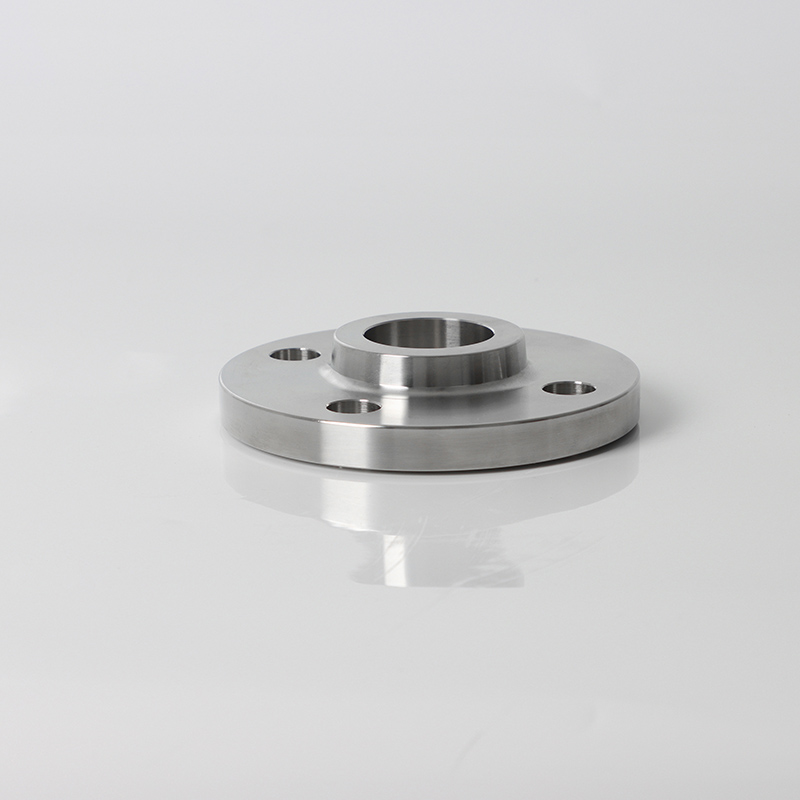

Так фланце
SDFL

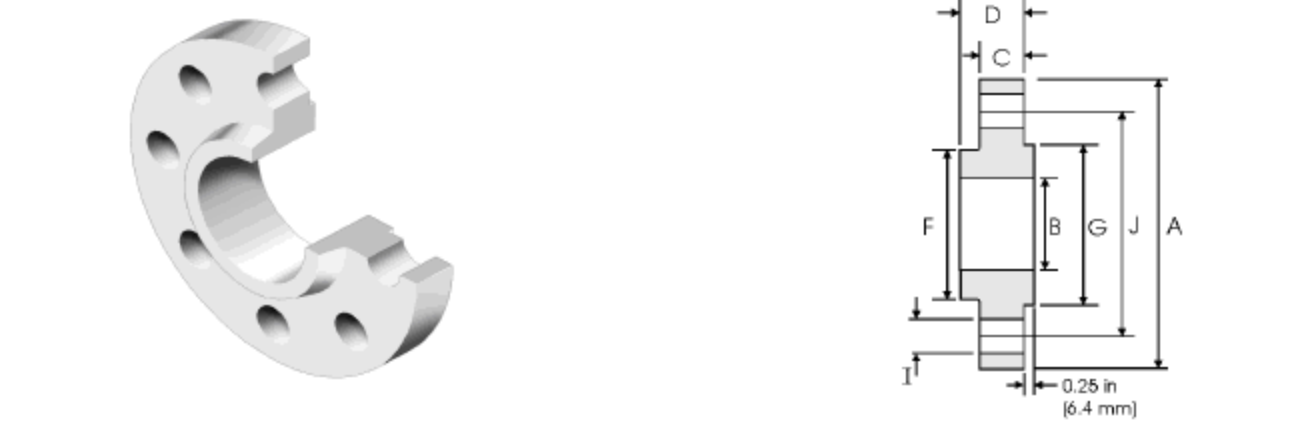

| Номинальный размер | Внешний диаметр | Центральный диаметр круга | Диаметр отверстия болта | Количество отверстий для болтов | Внутренний диаметр | Высота кольца фланца | Сварная канавка диаметр | Фланец общая высота | Герметизация диаметра лица | Выпечка высоты лица | |
| DN | NPS | A | J | I | B | C | F | D | G | ||
| 15 | 1/2 | 120.6 | 82.6 | 22.4 | 4 | 22.4 | 22.4 | 38.1 | 31.7 | 35.1 | 6.4 |
| 20 | 3/4 | 130 | 88.9 | 22.4 | 4 | 27.7 | 25.4 | 44.4 | 35 | 42.9 | 6.4 |
| 25 | 1 | 149.3 | 101.6 | 25.4 | 4 | 34.5 | 28.4 | 52.3 | 41.1 | 50.8 | 6.4 |
| 32 | 1-1/4 | 158.7 | 111.3 | 25.4 | 4 | 43.2 | 28.4 | 63.5 | 41.1 | 63.5 | 6.4 |
| 40 | 1-1/2 | 177.8 | 124 | 28.4 | 4 | 49.5 | 31.7 | 69.85 | 44.5 | 73.15 | 6.4 |
| 50 | 2 | 215.9 | 165.1 | 25.4 | 8 | 62 | 38.1 | 104.6 | 57.15 | 91.9 | 6.4 |
| 65 | 2-1/2 | 244.3 | 190.5 | 28.4 | 8 | 74.7 | 41.1 | 123.9 | 63.5 | 104.6 | 6.4 |
| 80 | 3 | 241.3 | 190.5 | 25.4 | 8 | 90.7 | 38.1 | 127 | 53.8 | 127 | 6.4 |
| 100 | 4 | 292.1 | 234.9 | 31.7 | 8 | 116.1 | 44.4 | 158.7 | 69.85 | 157.2 | 6.4 |
| 125 | 5 | 349.2 | 279.4 | 35 | 8 | 143.8 | 50.8 | 190.5 | 79.25 | 185.7 | 6.4 |
| 150 | 6 | 381 | 317.5 | 31.7 | 12 | 170.7 | 55.6 | 234.9 | 85.8 | 215.9 | 6.4 |
| 200 | 8 | 469.9 | 393.7 | 38.1 | 12 | 221.5 | 63.5 | 298.4 | 101.6 | 269.7 | 6.4 |
| 250 | 10 | 546.1 | 469.9 | 38.1 | 16 | 276.3 | 69.85 | 368.3 | 107.9 | 323.9 | 6.4 |
| 300 | 12 | 609.6 | 533.4 | 38.1 | 20 | 327.1 | 79.25 | 419.1 | 117.3 | 381 | 6.4 |
| 350 | 14 | 641.3 | 558.8 | 41.1 | 20 | 359.1 | 85.8 | 450.8 | 130 | 412.8 | 6.4 |
| 400 | 16 | 704.8 | 615.9 | 44.4 | 20 | 410.5 | 88.9 | 508 | 133.3 | 469.9 | 6.4 |
| 450 | 18 | 787.4 | 685.8 | 50.8 | 20 | 461.8 | 101.6 | 565.1 | 152.4 | 533.4 | 6.4 |
| 500 | 20 | 857.2 | 749.3 | 53.8 | 20 | 513.1 | 107.9 | 622.3 | 158.7 | 584.2 | 6.4 |
| 600 | 24 | 1041 | 901.7 | 66.6 | 20 | 616 | 139.7 | 749.3 | 203.2 | 692.2 | 6.4 |
(1) Нефтегазовая отрасль
Оборудование для скважины высокого давления
Используется для рождественской елки или колодца, соединяющего нефтяные трубы высокого давления (≥ 15000 фунтов на квадратный дюйм).
Станция сжатия природного газа
Используется для быстрой установки, разборки и технического обслуживания в входе и выпускных трубопроводах компрессоров.
(2) Химическая и нефтехимическая промышленность
Реактор высокого давления
Подходит для систем высокого давления (20-30 МПа), таких как реакции полимеризации и гидрокрока.
Коррозийный средний трубопровод
Если используется слизистый материал PTFE или Hastelloy, его можно использовать для сильной кислоты (серная кислота, соляная кислота) или сильные щелочные (NAOH) системы транспортировки.
Тип системы, параметры условия работы, поэтому требования к фланце
Давление на природном газе высокого давления: 25 МПа, температура: 50 ° C Материал: A105+уплотнение RTJ, болт: A193 B7M (устойчивый к серу).
Этиленовое растрескивание давление: 22 МПа, температура: 300 ° C Материал: A182 F316L, прокладка: оберщенная графитная подушка из нержавеющей стали.
Основное давление в трубе паровой станции: 26 МПа, температура: 600 ° C Материал: A182 F91 (9CR-1MO-V), что требует термообработки после сварки (PWHT).
СПГ низкотемпературное давление трубопровода: 20 МПа, температура: -162 ° C Материал: A350 LF3, герметизирующая поверхность RTJ, болт A320 L7 (вязкость низкой температуры).
