Так фланце
SDFL

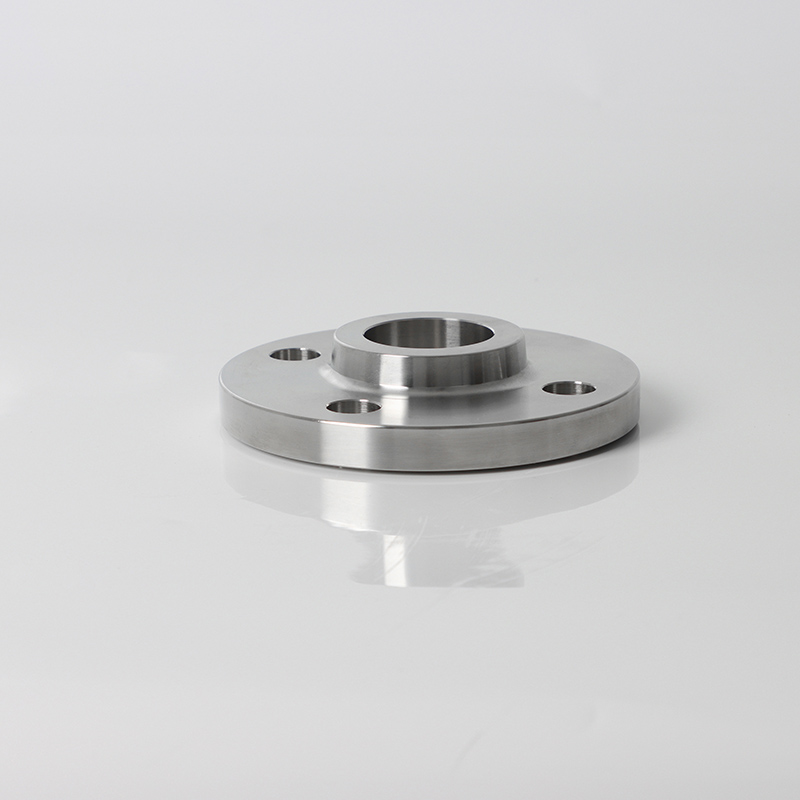

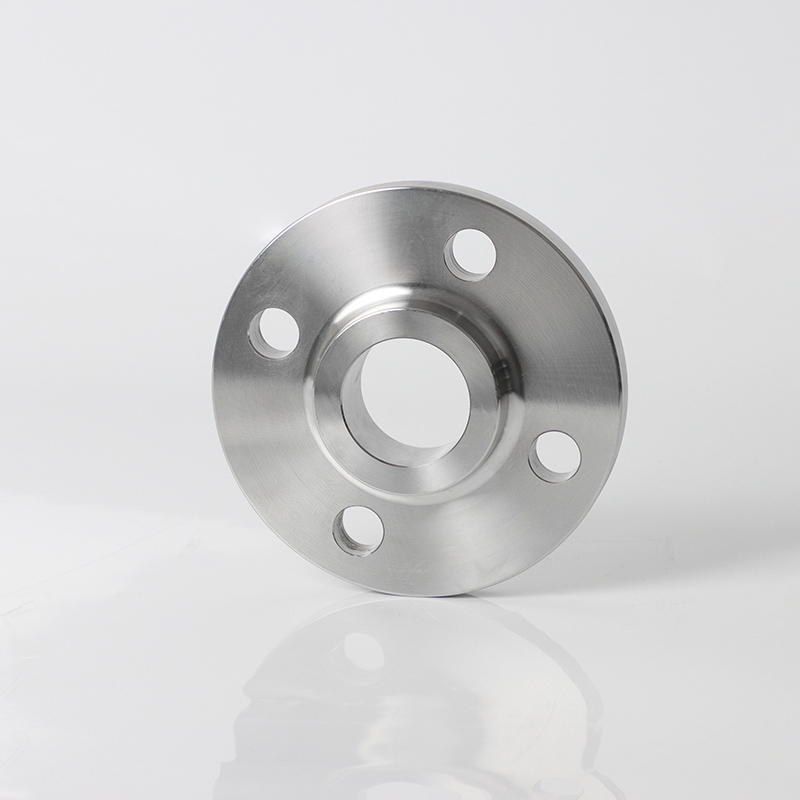

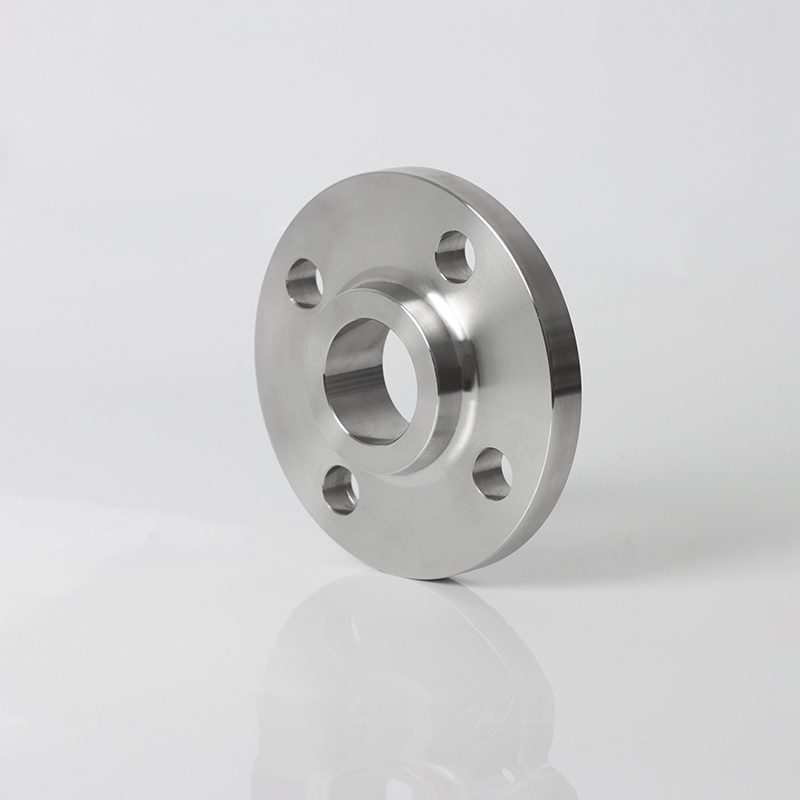

Разработанный в качестве краеугольного камня систем с высоким содержанием трубопроводов , этот EN 1092-1 DN20 PN10 сварки из углеродистой стали PN10 слияет надежные конструктивные характеристики с обтекаемой установкой. Его конструкция сварной вырезы (тип 11 на EN 1092-1) создает непрерывную связь между фланцем и трубой, устраняя слабые точки в линиях высокого давления. Созданный из углеродной стали S235JR (1.0037) - материал, известный своим балансом прочности и доступности, - он становится идеальным выбором для промышленных сред, где риски коррозии минимальны, такие как распределение воды, паровой транспорт и общие механические системы.

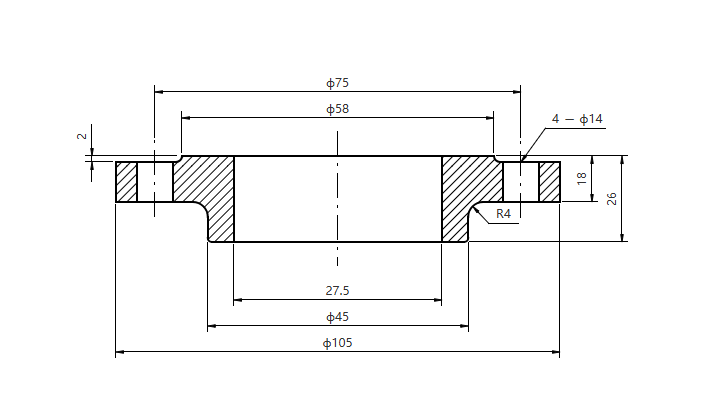

Параметр | Подробности |
Стандартный | EN 1092-1 Тип 11 (шейка сварной шерсти) |
Материал | Углеродистая сталь S235JR (1,0037, 235 МПа минимальный доход) |
Рейтинг давления | PN10 (1,0 МПа, подходит для систем низкого и среднего давления) |
Dimensions | OD: 105 мм, круглый круг: 75 мм, толщина: 14 мм, длина шеи: 30 мм |
Отверстия для болтов | 4x M12 (диаметр круга шага 75 мм, ± 0,5 мм позиционная допуск) |
Тип печати | Приподнятая поверхность (RF, высота 1,6 мм, RA 12,5 отделка поверхности) |
Температурная диапазон | -20 ° C до 300 ° C (идеально подходит для систем насыщенных паров и горячей воды) |
Усиление сварной вырезы : расширенная секция шеи равномерно распределяет напряжение по всему сварному соединению, увеличивая грузоподъемность на 30% по сравнению с скользящими фланцами. Эта конструкция сводит к минимуму концентрацию напряжения - критическую для трубопроводов с циклическими колебаниями давления (например, 0–1,0 МПа рабочих циклов).
Точная обработка : прилипшая к стандартам EN 1092-1, фланцы могут похвастаться ± 1,6 мм толерантности на внешнем диаметре и выравнивания отверстия болта 0,5 мм, обеспечивая равномерное сжатие прокладки и снижение риска утечки на 40% в полевых испытаниях.
Экономическая углеродистая сталь : материал S235JR обеспечивает 335 МПа производительность на долю от затрат на сплав-стали, что делает его идеальным для некоррозивных применений, таких как линии питьевой воды и паровые системы низкого давления.
Легкая сварка. Совместимость : предназначенная для сварных швов полного проникновения (на EN 1011-2), он образует металлургические связи с трубами из углеродной стали, исключая расщелины, где может инициировать коррозия.
Промышленное оборудование : соединяет сжатые воздушные линии на автомобильных сборочных заводах, сдерживающим пульсирующее давление от поршневых компрессоров (0,8–1,0 МПа).
Системы HVAC : обслуживают конденсатные дренажные линии в коммерческих системах отопления зданий, где S235JR устойчиво устойчиво термического расширения от -20 ° C (зимние отключения) до 150 ° C (пиковая операция).
Общая конструкция : похоронен в муниципальных сетях распределения воды, с дополнительным цинком (ISO 1461, минимальная толщина 85 мкм) для противодействия коррозии влажности почвы в течение 10+ лет.
В: Можно ли использовать этот фланец в коррозийных средах?
A: Для умеренных воздействий (например, влажных промышленных районов), оцинкованные (HDG) покрытия (HDG) (ISO 1461, толщина 85 мкм) обеспечивают 5–7 лет защиты. Для тяжелых условий (например, прибрежных регионов), обновление до EN 1092-1 DN20 PN10 F304 Flanges Nearless Seld-вырезок.
В: Какая процедура сварки рекомендуется?
A: Используйте GTAW (TIG) с металлом наполнителя ER70S-6 для корневых проходов, за которым следует SMAW (палка) с электродами E4313 для заполнения и крышки, в Приложении 1011-2 C.
В: Какой материал прокладки подходит для применений паровых приложений?
A: Графитовые прокладки PTFE (EN 1514-2 типа CG), оцененные для 300 ° C+ и 1,5 МПа.
