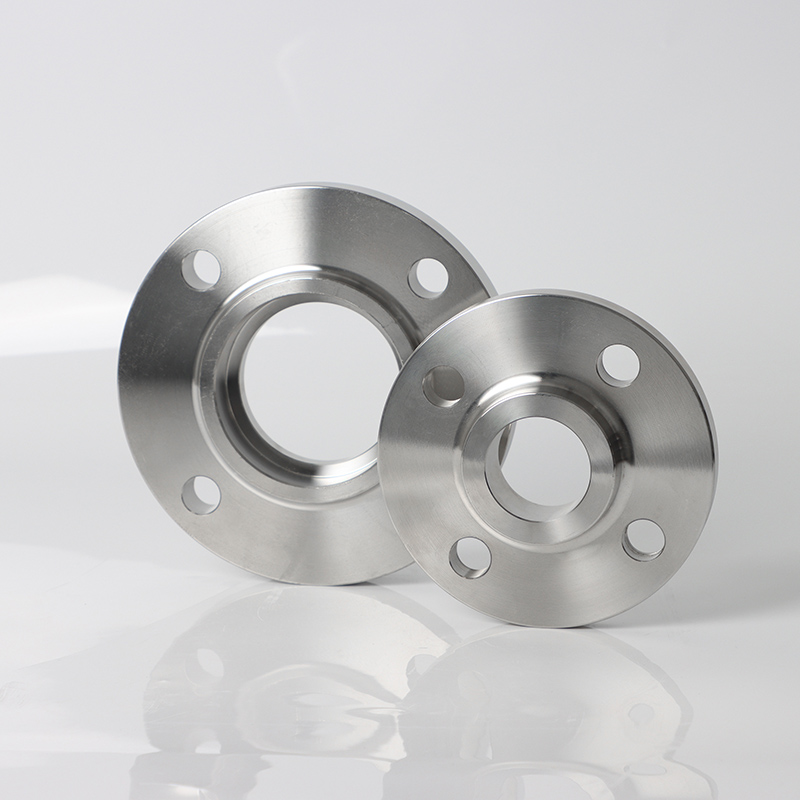

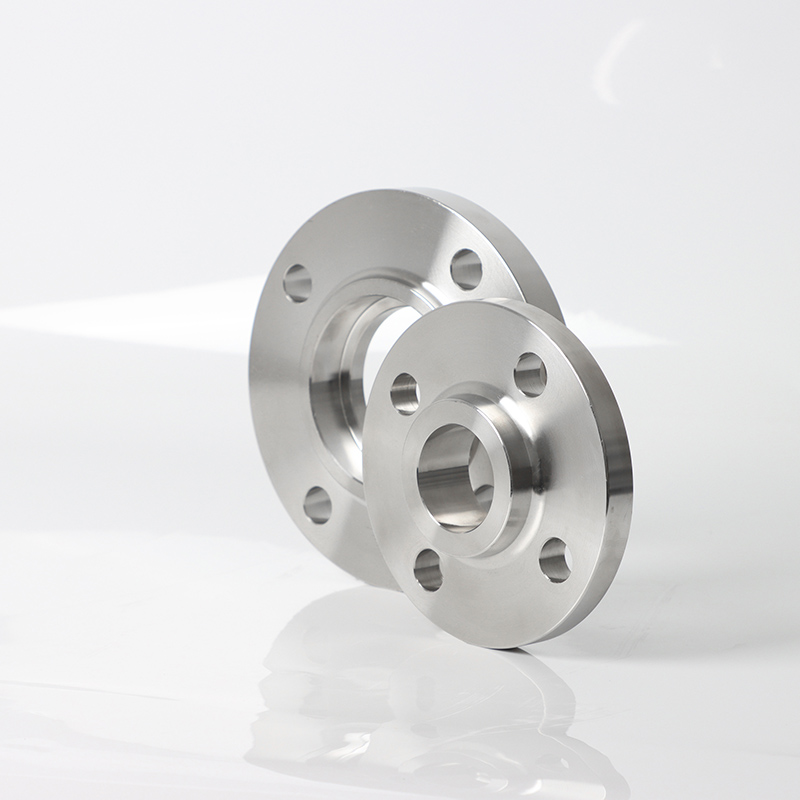

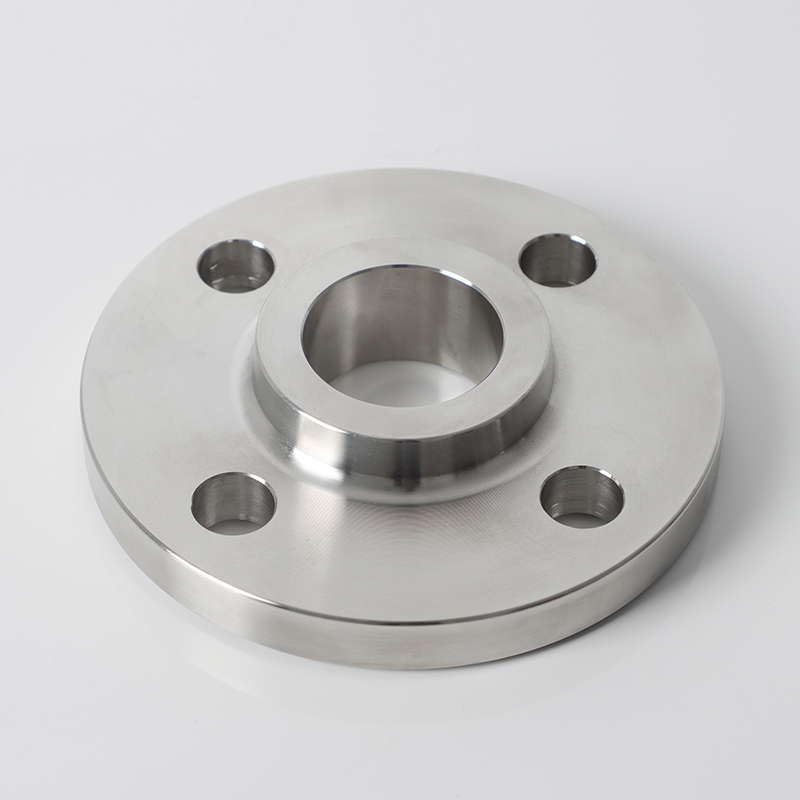

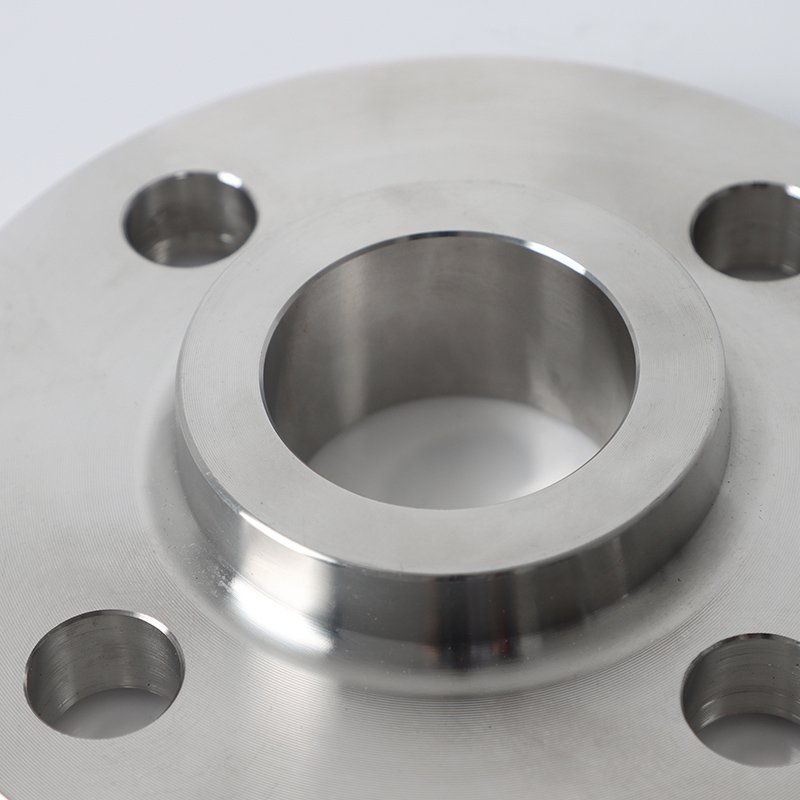

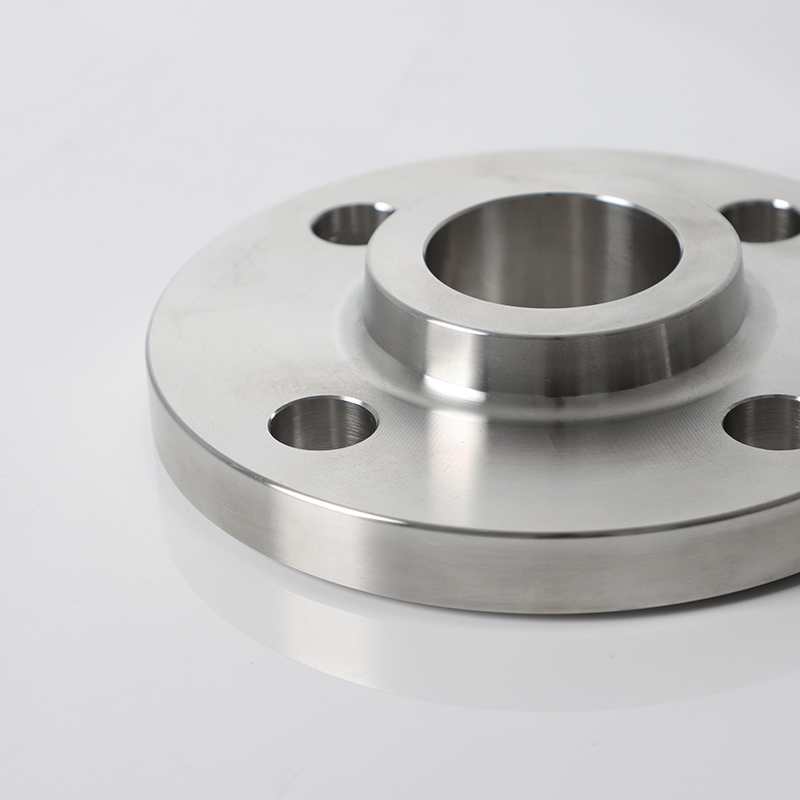

Так фланце
SDFL
| Номинальный размер | Внешний диаметр | Центральный диаметр круга | Диаметр отверстия болта | Количество отверстий для болтов | Внутренний диаметр | Высота кольца фланца | Сварная канавка диаметр | Фланец общая высота | Герметизация диаметра лица | Герметизация диаметра лица | |
| DN | NPS | A | J | I | B | C | F | D | G | ||
| 15 | 1/2 | 120.6 | 82.6 | 22.4 | 4 | 22.4 | 22.4 | 38.1 | 31.7 | 35.1 | 6.4 |
| 20 | 3/4 | 130 | 88.9 | 22.4 | 4 | 27.7 | 25.4 | 44.4 | 35 | 42.9 | 6.4 |
| 25 | 1 | 149.3 | 101.6 | 25.4 | 4 | 34.5 | 28.4 | 52.3 | 41.1 | 50.8 | 6.4 |
| 32 | 1-1/4 | 158.7 | 111.3 | 25.4 | 4 | 43.2 | 28.4 | 63.5 | 41.1 | 63.5 | 6.4 |
| 40 | 1-1/2 | 177.8 | 124 | 28.4 | 4 | 49.5 | 31.7 | 69.85 | 44.5 | 73.15 | 6.4 |
| 50 | 2 | 215.9 | 165.1 | 25.4 | 8 | 62 | 38.1 | 104.6 | 57.15 | 91.9 | 6.4 |
| 65 | 2-1/2 | 244.3 | 190.5 | 28.4 | 8 | 74.7 | 41.1 | 123.9 | 63.5 | 104.6 | 6.4 |
| 80 | 3 | 241.3 | 190.5 | 25.4 | 8 | 90.7 | 38.1 | 127 | 53.8 | 127 | 6.4 |
| 100 | 4 | 292.1 | 234.9 | 31.7 | 8 | 116.1 | 44.4 | 158.7 | 69.85 | 157.2 | 6.4 |
| 125 | 5 | 349.2 | 279.4 | 35 | 8 | 143.8 | 50.8 | 190.5 | 79.25 | 185.7 | 6.4 |
| 150 | 6 | 381 | 317.5 | 31.7 | 12 | 170.7 | 55.6 | 234.9 | 85.8 | 215.9 | 6.4 |
| 200 | 8 | 469.9 | 393.7 | 38.1 | 12 | 221.5 | 63.5 | 298.4 | 101.6 | 269.7 | 6.4 |
| 250 | 10 | 546.1 | 469.9 | 38.1 | 16 | 276.3 | 69.85 | 368.3 | 107.9 | 323.9 | 6.4 |
| 300 | 12 | 609.6 | 533.4 | 38.1 | 20 | 327.1 | 79.25 | 419.1 | 117.3 | 381 | 6.4 |
| 350 | 14 | 641.3 | 558.8 | 41.1 | 20 | 359.1 | 85.8 | 450.8 | 130 | 412.8 | 6.4 |
| 400 | 16 | 704.8 | 615.9 | 44.4 | 20 | 410.5 | 88.9 | 508 | 133.3 | 469.9 | 6.4 |
| 450 | 18 | 787.4 | 685.8 | 50.8 | 20 | 461.8 | 101.6 | 565.1 | 152.4 | 533.4 | 6.4 |
| 500 | 20 | 857.2 | 749.3 | 53.8 | 20 | 513.1 | 107.9 | 622.3 | 158.7 | 584.2 | 6.4 |
| 600 | 24 | 1041 | 901.7 | 66.6 | 20 | 616 | 139.7 | 749.3 | 203.2 | 692.2 | 6.4 |
Инспекция размерных: полная проверка размера (сосредоточиться на проверке шероховатости поверхности герметичной поверхности RA ≤ 3,2 мкм)
Проверка материала: спектральный анализ (PMI) или сертификат материала (MTC)
Не - деструктивное испытание: тестирование магнитных частиц (MT, фланцы из углеродистой стали) / пронизанное тестирование (PT, нержавеющая сталь -фланцы)
Гидростатическое испытание: испытательное давление = в 1,5 раза больше конструктивного давления
1. Переверно, так что фланцевая функция: добавить
улучшение производительности
кольца с обратным подкреплением :
Сопротивление изгиба увеличивается на 40%
Это может быть применено к условиям труда класса 1500
2. Нанесенная таким фланцевым
структурой: выровненная PTFE/резиновая антикоррозия.
Применение слоя: сильно коррозийная среда (такая как 98% серная кислота)
