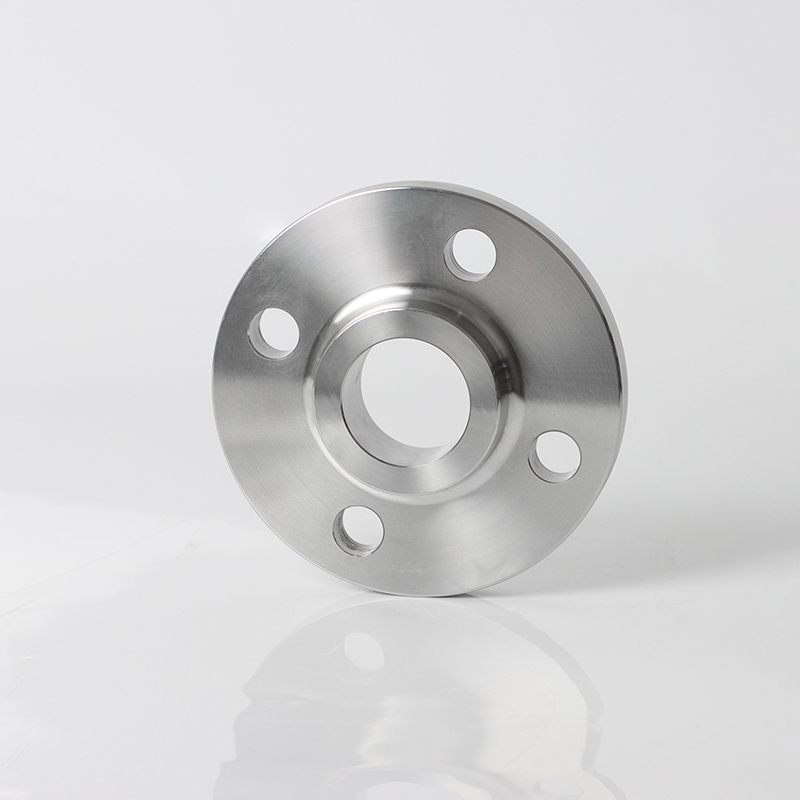

Высококачественные кованые фланцы и фитинги труб
мы производим кованые фланцы-ваш надежный партнер по производству трубопроводов
| Номинальный размер | Внешний диаметр | Центральный диаметр круга | Диаметр отверстия болта | Количество отверстий для болтов
| Внутренний диаметр | Высота кольца фланца | Сварная канавка диаметр | Фланец общая высота | Герметизация диаметра лица | Выпечка высоты лица |
| DN | NPS | A | J | I |
| B | C | F | D | G |
|
15
| 1/2 | 120.6
| 82.6 | 22.4 | 4 | 22.4 | 22.4 | 38.1 | 31.7 | 35.1 | 6.4 |
| 20 | 3/4 | 130 | 88.9 | 22.4 | 4 | 27.7 | 25.4 | 44.4 | 35 | 42.9 | 6.4 |
| 25 | 1 | 149.3 | 101.6 | 25.4 | 4 | 34.5 | 28.4 | 52.3 | 41 | 50.8 | 6.4 |
| 32 | 1-1/4 | 158.7 | 111.3 | 25.4 | 4 | 43.2 | 28.4 | 63.5 | 41 | 63.5 | 6.4 |
| 40 | 1-1/2 | 177.8 | 124 | 28.4 | 4 | 49.5 | 31.7 | 69.85 | 44.5 | 73.15 | 6.4 |
| 50 | 2 | 215.9 | 165.1 | 25.4 | 8 | 62 | 38.1 | 104.6 | 57.15 | 91.9 | 6.4 |
| 65 | 2-1/2 | 244.3 | 190.5 | 28.4 | 8 | 74.7 | 41.1 | 123.9 | 63.5 | 104.6 | 6.4 |

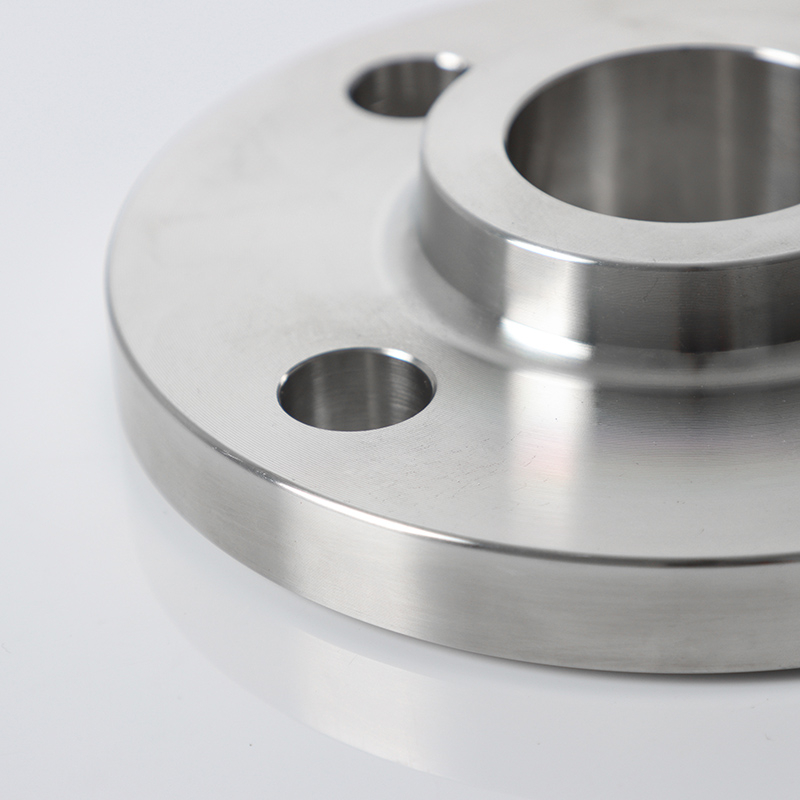

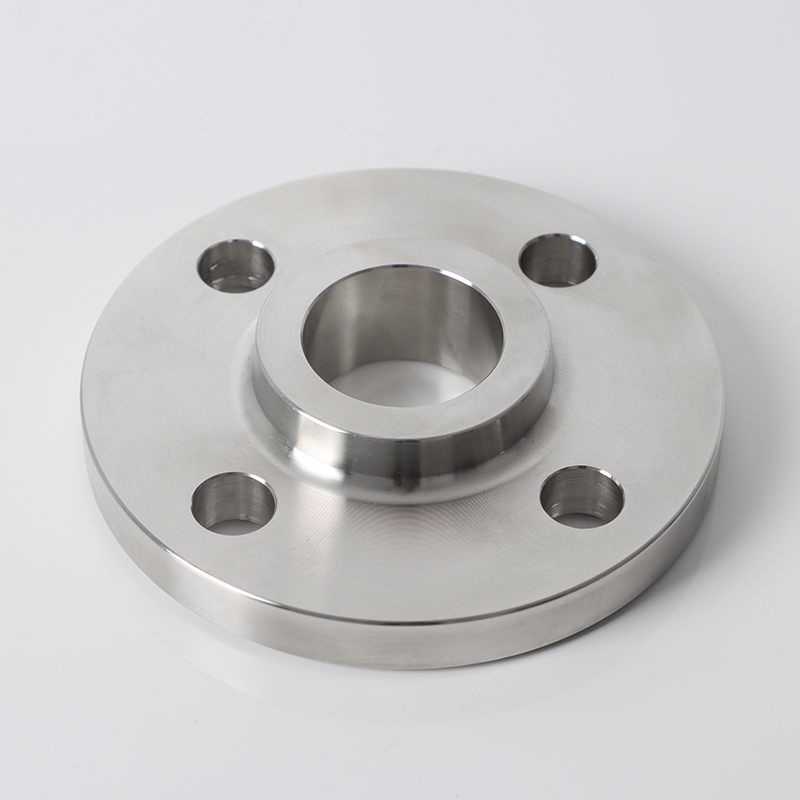

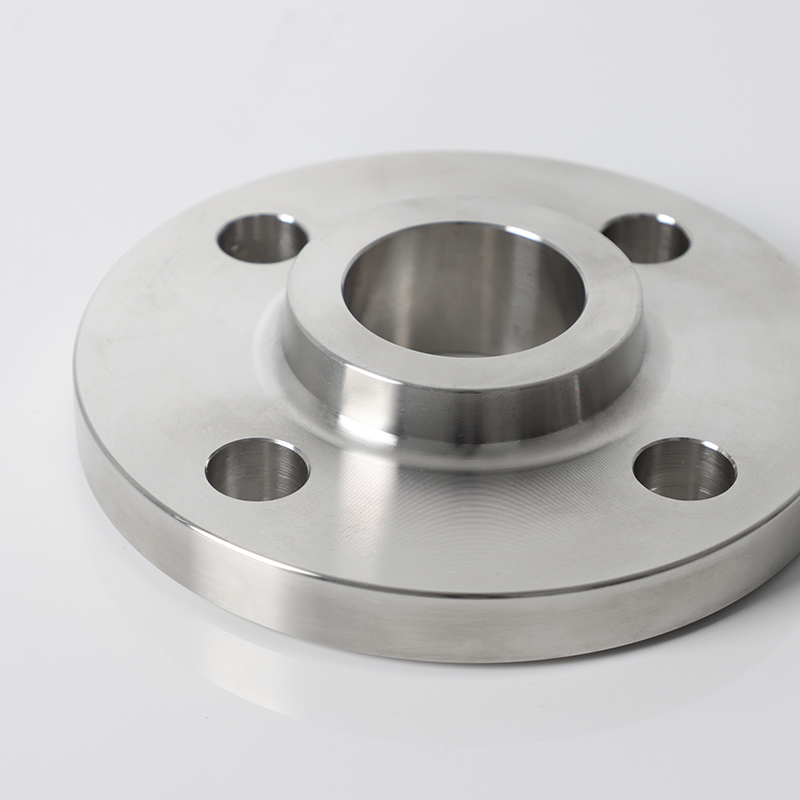

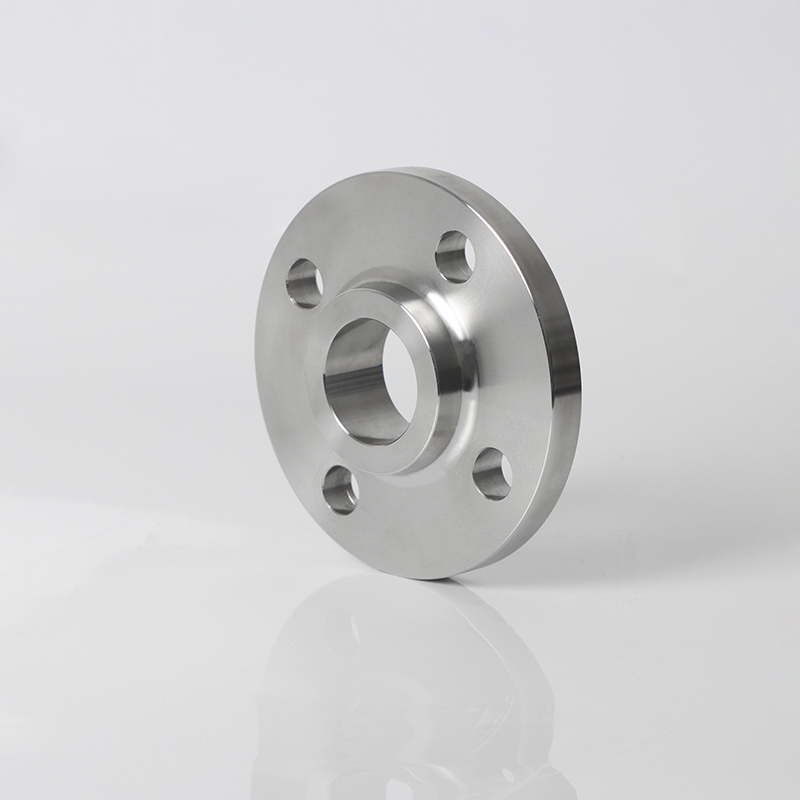

Дизайн структурных особенностей
Конструкция улучшения шеи: с короткой шеей (концентратором): по сравнению с обычными фланцами, добавляется короткая шейная структура, которая улучшает жесткость и сопротивление изгибания фланца и подходит для более высоких давлений (например, класса 600 - 1500).
Переходная канавка: в прикладном соединении шеи и трубопровода применяется канавка 30 ° - 45 °, что удобно для полной сварки проникновения сустава (CJP) и снижения концентрации напряжения.
Метод установки: сварная шерсть + филе: после того, как трубопровод вставляется во внутреннее отверстие фланца, сварка фила проводится как на внутренней, так и на внешней сторонах (внутренняя высота горла сварки должна быть ≥ 1,4 раза больше толщины стенки трубы).
Он установлен быстрее, чем фланцы WN, но имеет более высокое качество сварки, чем обычные фланцы.
Типы герметичных поверхностей: приподнятая поверхность (RF): подходит для жидкостей среднего и высокого давления или некоррозийных газов (класс 150-600).
Кольцевой сустав (RTJ): используется для газов высокого давления (например, природного газа, водород) класса 900-1500, с более надежным уплотнением.
Выбор материала
Условия работы Рекомендуемые материалы применимым стандартам
Обычное высокое давление ASTM A105 (углеродная сталь) ASME B16,5
Высокая (-196 ° C) A350 LF3 (низкотемпературная углеродная сталь) ASME B31.3
температура (≤600 ° C) ASTM A182 F11/F22 (хромий-молибденовая сталь)
.
