Так фланце
SDFL

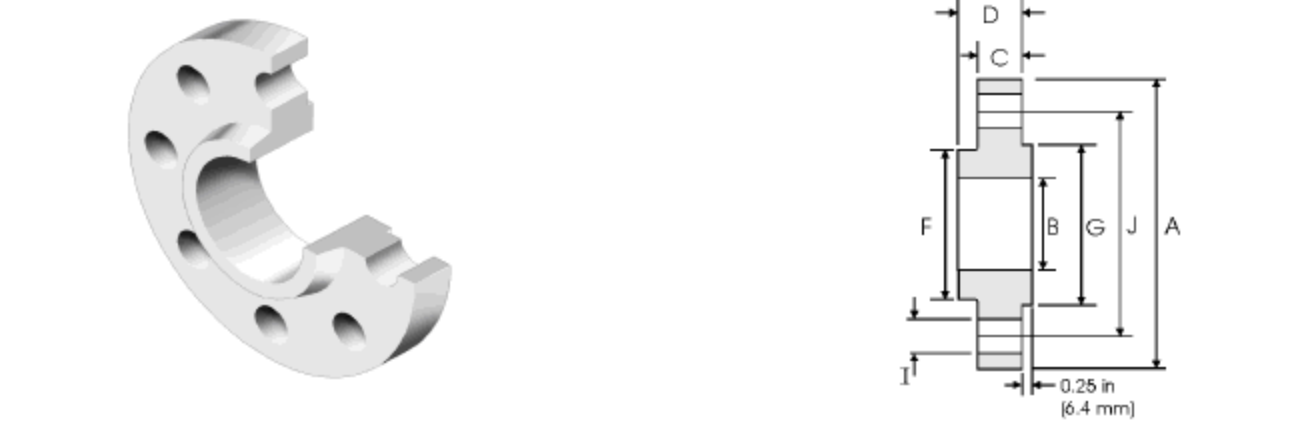

| Номинальный размер | Внешний диаметр | Центральный диаметр круга | Диаметр отверстия болта | Количество отверстий для болтов | Внутренний диаметр | Высота кольца фланца | Сварная канавка диаметр | Фланец общая высота | Герметизация диаметра лица | Выпечка высоты лица | |
| DN | NPS | A | J | I | B | C | F | D | G | ||
| 15 | 1/2 | 95.3 | 66.5 | 15.7 | 4 | 22.4 | 14.2 | 38.1 | 22.4 | 35.1 | 6.4 |
| 20 | 3/4 | 117.3 | 82.6 | 19.1 | 4 | 27.7 | 15.7 | 47.7 | 25.4 | 42.9 | 6.4 |
| 25 | 1 | 124 | 88.9 | 19.1 | 4 | 34.5 | 17.5 | 53.8 | 26.9 | 50.8 | 6.4 |
| 32 | 1-1/4 | 133.4 | 98.6 | 19.1 | 4 | 43.2 | 20.6 | 63.5 | 28.4 | 63.5 | 6.4 |
| 40 | 1-1/2 | 155.4 | 114.3 | 22.4 | 4 | 49.5 | 22.4 | 69.85 | 31.75 | 73.15 | 6.4 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 62 | 25.4 | 84 | 36.6 | 91.9 | 6.4 |
| 65 | 2-1/2 | 190.5 | 149.4 | 22.4 | 8 | 74.7 | 28.4 | 100 | 41.1 | 104.6 | 6.4 |
| 80 | 3 | 209.6 | 168.1 | 22.4 | 8 | 90.7 | 31.75 | 117.3 | 46 | 127 | 6.4 |
| 90 | 3-1/2 | 228.6 | 184.2 | 25.4 | 8 | 103.4 | 35.1 | 133.3 | 49.3 | 139.7 | 6.4 |
| 100 | 4 | 254 | 200.1 | 25.4 | 8 | 116.1 | 35.1 | 146 | 50.8 | 157.2 | 6.4 |
| 125 | 5 | 279.4 | 234.9 | 25.4 | 8 | 143.8 | 38.1 | 177.8 | 53.8 | 185.7 | 6.4 |
| 150 | 6 | 317.5 | 269.7 | 25.4 | 12 | 170.7 | 41.1 | 206.2 | 57.15 | 215.9 | 6.4 |
| 200 | 8 | 381 | 330.2 | 28.4 | 12 | 221.5 | 47.8 | 260.3 | 68.3 | 269.7 | 6.4 |
| 250 | 10 | 444.5 | 387.3 | 31.8 | 16 | 276.3 | 53.8 | 320.5 | 73.15 | 323.9 | 6.4 |
| 300 | 12 | 520.7 | 450.8 | 35.1 | 16 | 327.1 | 57.15 | 374.6 | 79.25 | 381 | 6.4 |
| 350 | 14 | 584.2 | 514.4 | 35.1 | 20 | 359.1 | 60.05 | 425.4 | 84.1 | 412.8 | 6.4 |
| 400 | 16 | 647.7 | 571.5 | 38.1 | 20 | 410.5 | 63.5 | 482.6 | 93.7 | 469.9 | 6.4 |
| 450 | 18 | 711.2 | 628.7 | 38.1 | 24 | 461.8 | 66.55 | 533.4 | 98.6 | 533.4 | 6.4 |
| 500 | 20 | 774.7 | 685.8 | 41.1 | 24 | 513.1 | 69.85 | 587.2 | 101.6 | 584.2 | 6.4 |
| 600 | 24 | 914.4 | 812.8 | 47.8 | 24 | 616 | 76.2 | 701.5 | 114.3 | 692.2 | 6.4 |

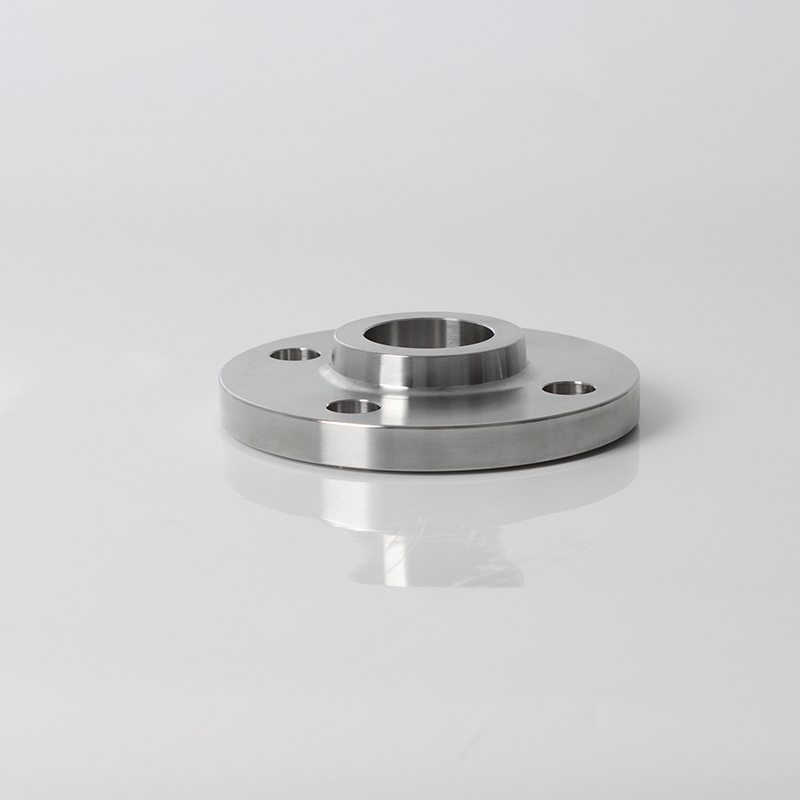

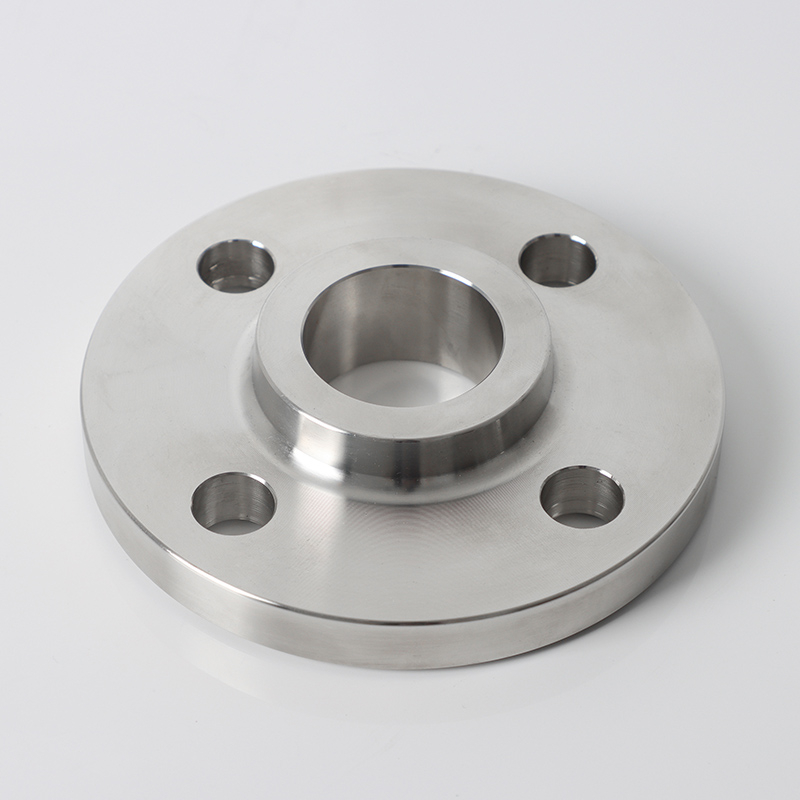

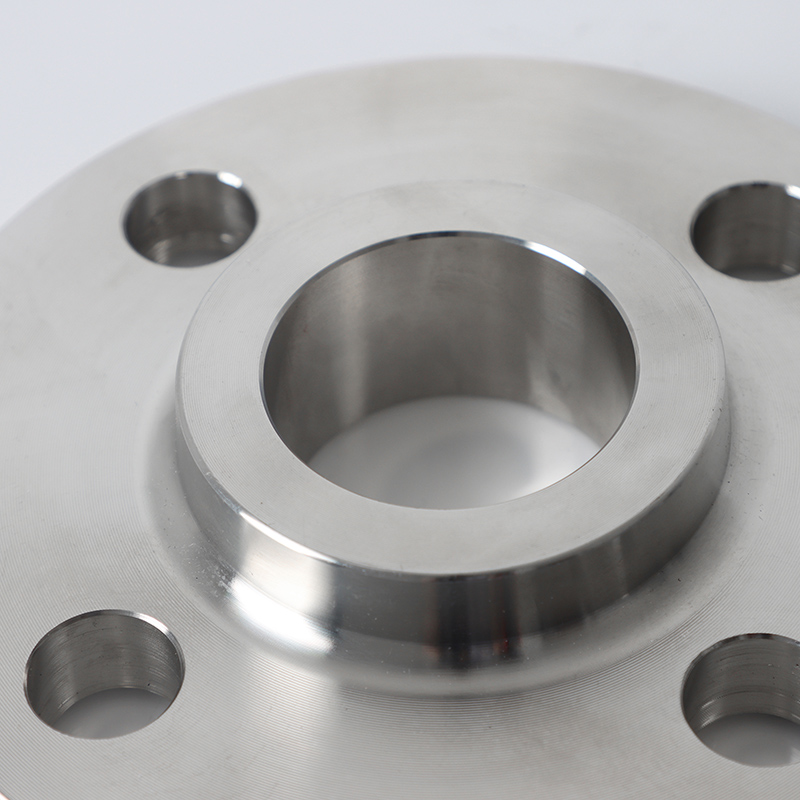

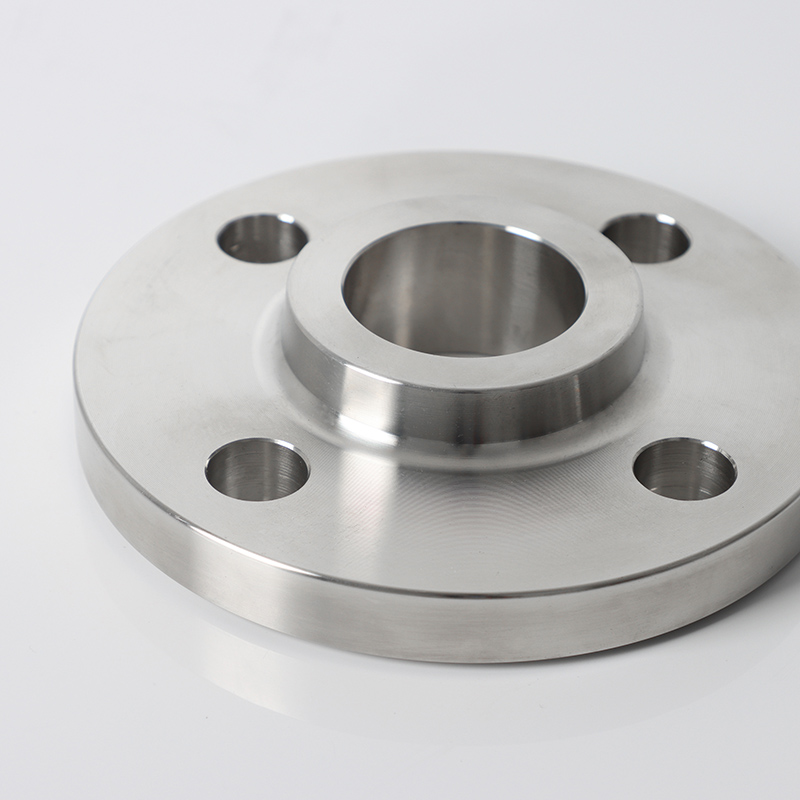

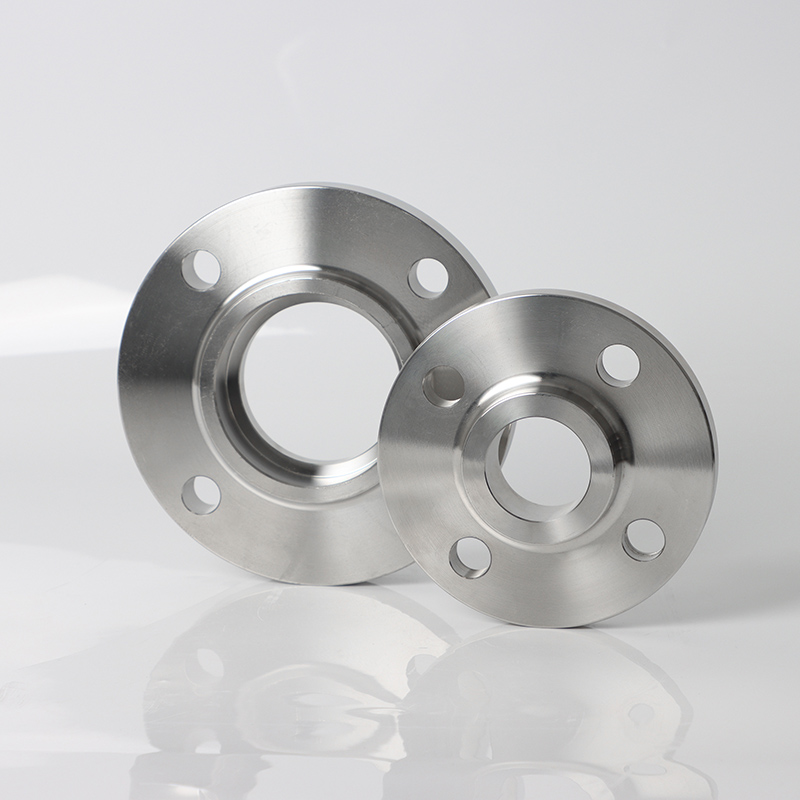

Производившийся для систем трубопроводов среднего давления , это ANSI B61.5 400 фунтов из нержавеющей стали из нержавеющей стали сочетает в себе легкую установку с повышенной прочностью конструкции. Его инновационная конструкция Slip-On Slip-On (тип 11) обеспечивает надежную производительность при давлении 400 фунтов (6,89 МПа) , что делает его идеальным для химической обработки, пищевых продуктов и отраслей напитков. Построенный из 304 нержавеющей стали (1.4301) , он предлагает превосходную коррозионную стойкость и соответствует строгим гигиене стандартам для чувствительных применений.
Параметр | Подробности |
Стандартный | ANSI B61.5 (эквивалент ASME B16.5 Класс 400) |
Материал | Нержавеющая сталь 304 (1,4301) |
Рейтинг давления | 400 фунтов (6,89 МПа) |
Dimensions | OD: 150 мм, круглый круг: 110 мм, толщина: 16 мм |
Отверстия для болтов | 4x M16 (диаметр круга высоты 110 мм) |
Тип печати | Приподнятое лицо (RF, высота 3,2 мм) |
Температурная диапазон | -20 ° C до 400 ° C. |
Усиленная конструкция шеи : расширенный концентратор усиливает сварной шваров, увеличивая нагрузочную способность на 20% по сравнению с простыми скользящими фланцами и снижением риска разрушения усталости в системах циклического давления.
Гигиеническая поверхностная отделка : RA ≤ 1,6 мкм шероховатости поверхности (электрополированная до RA ≤ 0,8 мкм не желает) соответствует стандартам FDA 21 CFR 177.2600 и ЕС 10/2011 для пищи и фармацевтических контактов.
Широкая сертификация : совместимость с ASME BPVC Раздел VIII для сосудов под давлением и ISO 15590-1 для гигиенических трубопроводов, обеспечивая соблюдение нормативных требований в разных отраслях.
Эффективная установка : скользящая конструкция сокращает время выравнивания на 30% по сравнению с фланцами сварного выявления, идеально подходит для средств, интенсивной технической интенсивности, таких как пивоваренные заводы и молочные заводы.
Переработка пищевых продуктов : соединяет линии CIP (чистого на месте) на пивоваренных заводах и молочных заводах, с 304 противопоставлением нержавеющей стали кислые чистящие средства (pH 2–3), используемые в санитарных циклах.
Pharmaceuticals : интегрируется в стерильную воду для систем инъекционного (WFI), с электрополированными поверхностями, предотвращающими рост бактерий в объектах соответствия класса VI USP.
Химическое дозирование : обрабатывает мягкие щелочные растворы (рН 8–10) при очистке сточных вод, с коррозионной устойчивостью 304, обеспечивающим долголетие в применении извести.
В: Какой крутящий момент должен быть применен к болтам?
A: Torque M16 Bolts из нержавеющей стали до 70–90 Н · м с использованием перекрестной последовательности, чтобы обеспечить равномерное сжатие прокладки.
В: Подходит ли этот фланец для среды высокой вибрации?
A: Да, конструкция шеи сводит к минимуму концентрацию напряжения, что делает его идеальным для линий выписываний насоса и соединений компрессоров с уровнями вибрации до 10 г -нам.
В: Как приспособить термическое расширение?
A: Пара с EN 13445-5 расширения соединений , чтобы поглощать до осевого движения до ± 5 мм в высокотемпературных системах, работающих выше 150 ° C.
