BL Flange
SDFL

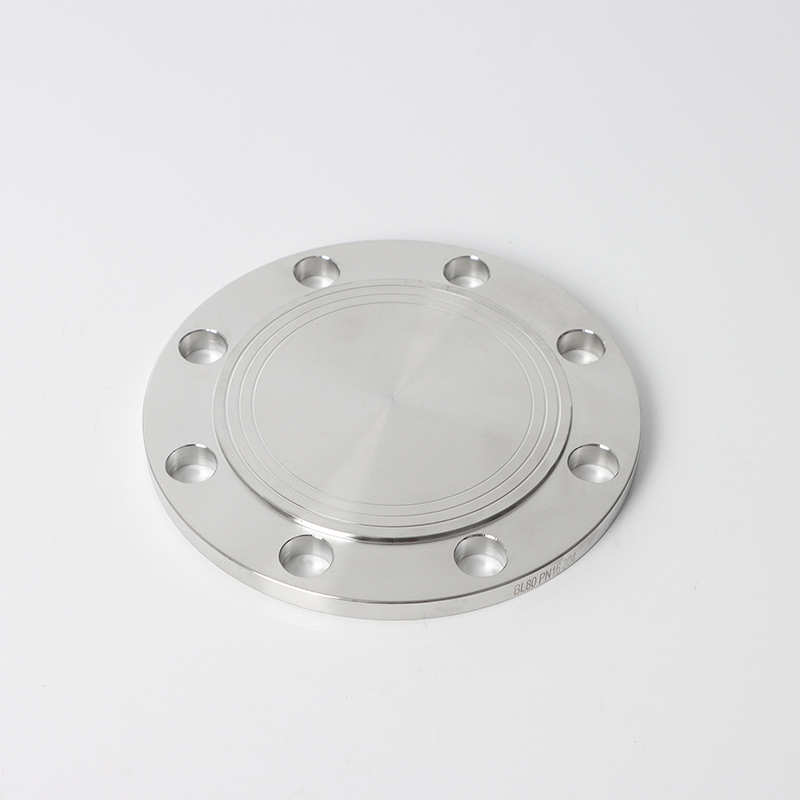

Этот слепой фланец EN 1092-1 05B DN25 PN25 SS служит критическим компонентом изоляции в промышленных системах высокого давления, обеспечивая безопасное уплотнение конца линии для трубопроводов, работающих до 2,5 МПа. Его тип 05b Blank Design устраняет мертвые пространства, в то время как конструкция F304 из нержавеющей стали обеспечивает устойчивость к коррозийной среде - создавая ее незаменимое при применении нефти и газа, электроэнергии и водоочисления, где риски утечки высоки.

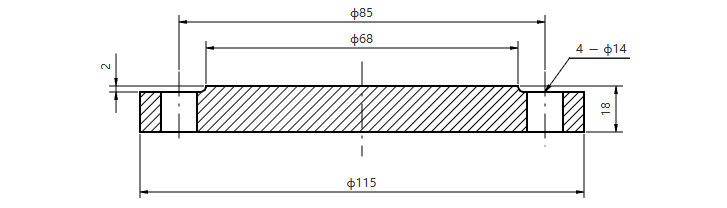

Параметр | Подробности |
Стандартный | EN 1092-1 Тип 05B (слепой фланец) |
Материал | F304 из нержавеющей стали (1,4301, 18CR-8NI, 200 HV твердость) |
Рейтинг давления | PN25 (2,5 МПа, подходит для изоляции высокого давления) |
Dimensions | OD: 115 мм, круглый круг: 85 мм, толщина: 16 мм, диаметр хаба: 57 мм |
Отверстия для болтов | 4x M16 (диаметр круга высоты 85 мм, конструкция сквозного отверстия) |
Тип печати | Плоская поверхность (ff, ra ≤ 3,2 мкм, совместимая с прокладками с полным лицом) |
Температурная диапазон | -20 ° С до 450 ° С (устойчиво к термическому циклическому циклу в паровых системах) |
Целостность герметизации высокого давления : конструкция плоской лица распределяет силу зажима равномерно по прокладкам EN 1514-2, подтвержденные гидростатическими испытаниями при 3,75 МПа (давление в размере 1,5x) в течение 30 минут с нулевой утечкой.
Коррозионная устойчивость к стрессу хлорида : сплав хрома-никеля F304 сопротивляется растрескиванию в морских или рассоле (35 000 ч / млн хлорид), опережая углеродистую сталь в 5x в тестах солевого распыления (ISO 9227).
Усиленный 05b Конструкция : тип 05b включает в себя утолщенное центральное участок (16 мм) и радиополагаемые края, снижая напряжение изгиба на 25% при циклических нагрузках давления (0–2,5 МПа).
Много сертификационная охват : совместимый с ASME BPVC Раздел VIII (сосуды под давлением) и TR CU 032/2013 (EAC), обеспечивая использование в российских и евразийских промышленных проектах.
Нефть и газ : изоляты иззвучных головных коллекторов во время технического обслуживания, выдерживающие уровни серо водорода (H₂S) до 500 ppm в кислого газовом среде.
Электростанции : герметизируют паровую турбинные линии, поддерживая целостность при 450 ° C+ перегретый пара и предотвращая потерю энергии в термических циклах.
Очистка воды : Кэпки хлорированные резервуары для хранения воды (1–3 часа в минуту свободного хлора), с дополнительным покрытием PTFE (толщина 50 мкм) для повышенной химической устойчивости.
В: Какой материал прокладки рекомендуется для PN25?
A: Спиральные прокладки (EN 1514-4 типа CG) с 304 металлическим армированием и наполнителем графита, оцененным на 2,5 МПа и 450 ° C, обеспечивают пузырьковые уплотнения.
Q: Может ли эти вакуумные условия с фланцами?
A: Да. Для вакуумных систем (-1 бар) укажите эквивалентные прокладки класса 150 (например, асбест, покрытые медью) и болты крутящего момента до 150 Н · м для предотвращения входа в воздух.
В: Как проверить герметичность болта?
A: Используйте цифровой крутящий ключ, установленный 120–150 н · м для болтов M16 A4-70, следуя звездным рисунку (затяните противоположные болты), чтобы обеспечить равномерную нагрузку.
