BL Flange
SDFL

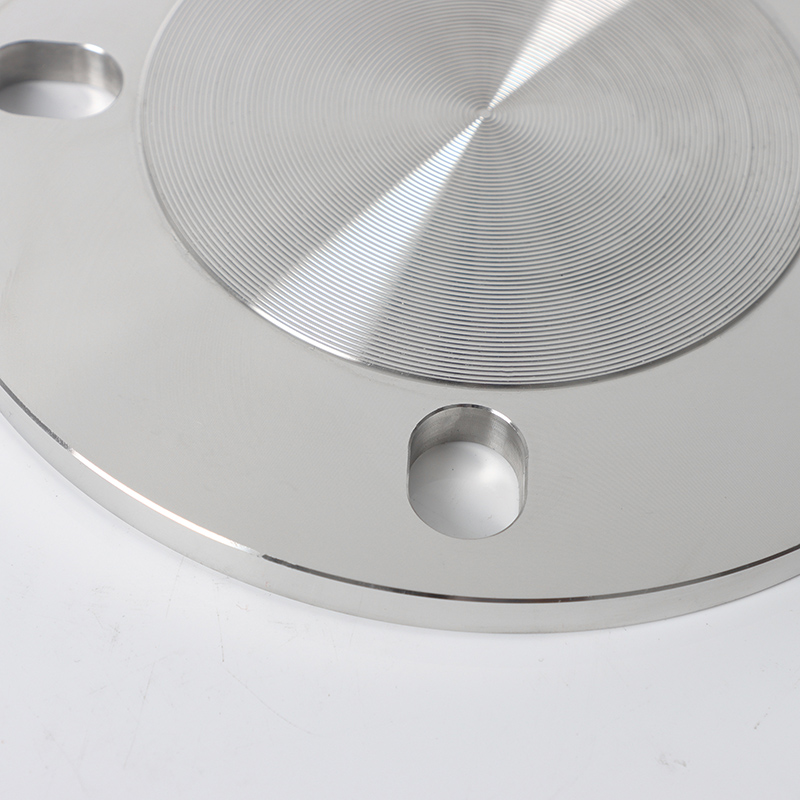

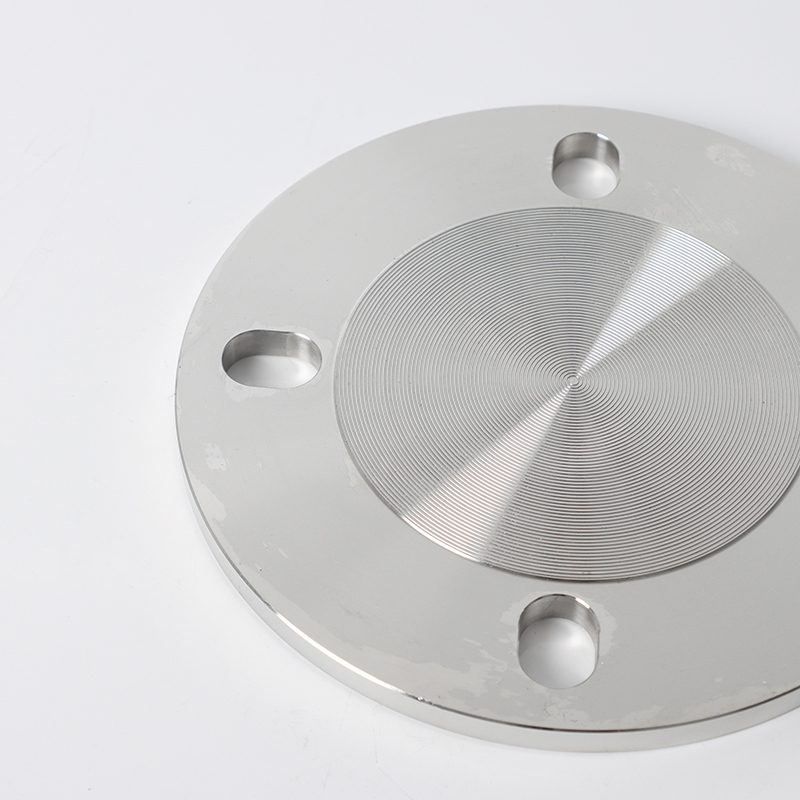

Этот слепой фланец ASME B16.5 стоит как универсальное выделение для обслуживания трубопровода, выключения и модификации системы. Построенная из высококачественной из нержавеющей стали F304/F316 , известной своей превосходной коррозионной стойкостью и механической прочностью, она обеспечивает безопасное уплотнение для кончиков труб при выходе к требованиям промышленных сред с высоким давлением. В отличие от сварных шапок, его болтовая конструкция обеспечивает легкий доступ во время инспекций, что делает его экономически эффективным выбором для критических систем, требующих частого технического обслуживания.
Параметр | Подробности |
Стандартный | ASME B16.5 (класс 150–2500) с полным соблюдением требований к размерам и материалам |
Материал | F304 (304SS, 18CR-8NI), F316 (316SS, 18CR-10NI-2MO) с дополнительным F316L для применений с низким содержанием углерода |
Тип печати | Повышенное лицо (RF) для общего обслуживания, Ring Saint (RJ) для систем класса 600+ класса 600+ |
Температурная диапазон | -20 ° С до 450 ° С (F304, подходит для окружающей среды до умеренного тепла), от -20 ° C до 600 ° C (F316, идеально подходит для высокотемпературного пара) |
Быстрая изоляция : дизайн с болтом обеспечивает разборку без инструментов во время обычных проверок , сокращая время простоя до 30% по сравнению с сварными альтернативами. Плоская герметичная поверхность фланца обеспечивает равномерное сжатие прокладки для надежной изоляции.
Строительная конструкция : степень F316 включает в себя молибден (2-3% содержание), чтобы противостоять растрескиванию в коррозии хлоридного напряжения, что делает его незаменимым в морских или рассолете, где концентрации соли превышают 35000 ч / млн.
Точная обработка : ASME B16.5 Мандаты ± 1,6 мм отверстия для диаметра болта и поверхностная отделка RA 12,5 на герметизированных поверхностях, гарантируя постоянный контакт прокладки и минимизирующие пути утечки.
Многопроизводственное утверждение : Сертифицировано в соответствии с стандартами API 605 для фланцев большого диаметра (NPS 26 »-60 ') и соответствует ASME BPVC Раздел IX для процедур сварки, удовлетворение требований безопасности в сосуде под давлением и трубопроводами.
НЕКОТОРЫЕ НАПРАВЛЕНИЯ : РЧ -фланцы класса 300 Изолируют секции реакторов во время запланированных оборотов, предотвращая утечку углеводородов в единицах каталитического растрескивания, работающих при давлении 3 МПа.
Очистка воды : F304 Слепые фланцы с плоскими поверхностями (FF) уплотнениями используются в хлорированных водных линиях, где их нереактивная поверхность защищает от деградации от уровней хлора до 5 ч / млн.
Терминалы СПГ : F316 -фланцы F316 поддерживают целостность в криогенных резервуарах для хранения СПГ, сдерживающими температуры до -162 ° C при предотвращении утечки холодного газа.
В: Как проверить целостность печати фланца?
A: Выполните гидростатические испытания в 1,5 раза давление с номинальным давлением (например, 4,5 МПа для класса 300), используя прокладку без asbestos спиральной ванны; Удерживайте давление в течение 30 минут без видимой утечки или падения давления, превышающего 5%.
В: Может ли он обрабатывать вакуумные условия?
A: Да. Выберите фланцы класса 1500+ в сочетании с прокладками из меди или PTFE, чтобы поддерживать герметичные уплотнения в вакуумных системах (вплоть до -1 бар), обычно используемых в колоннах химической дистилляции.
В: Какие материалы для болтов рекомендуются?
A: Используйте болты ASTM A193 B8 (нержавеющая сталь) для F304 фланцев и ASTM A193 B8M для F316 Flanges, чтобы обеспечить совместимость материала и сопротивление коррозии.
