BL Flange
SDFL

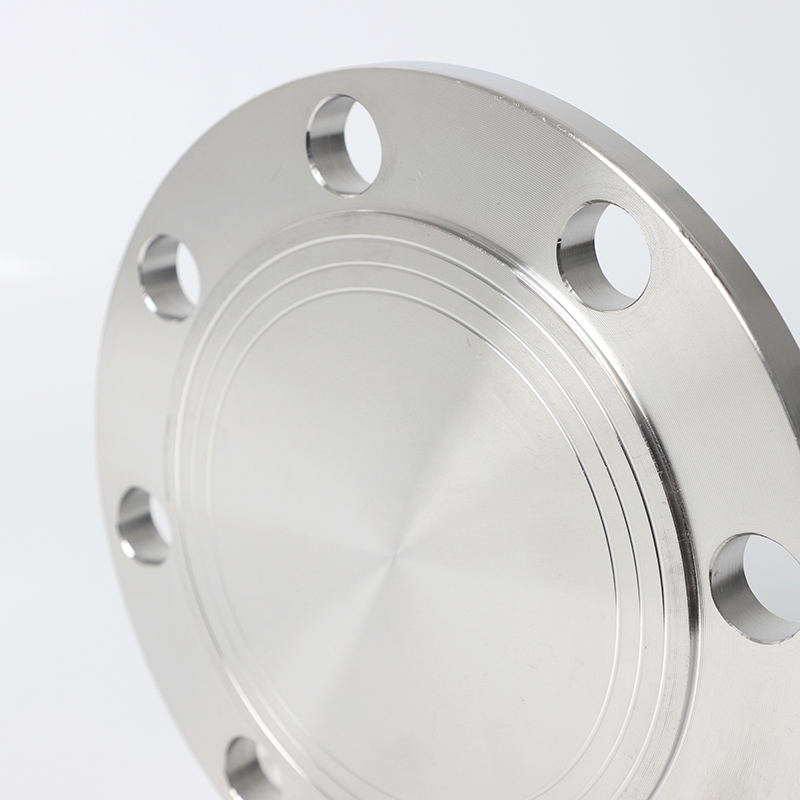

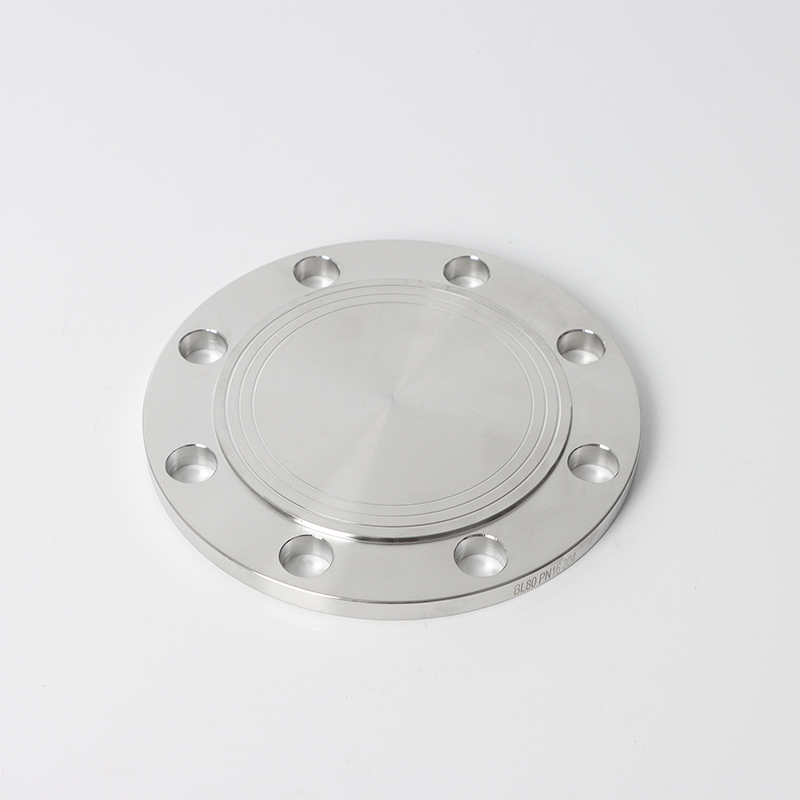

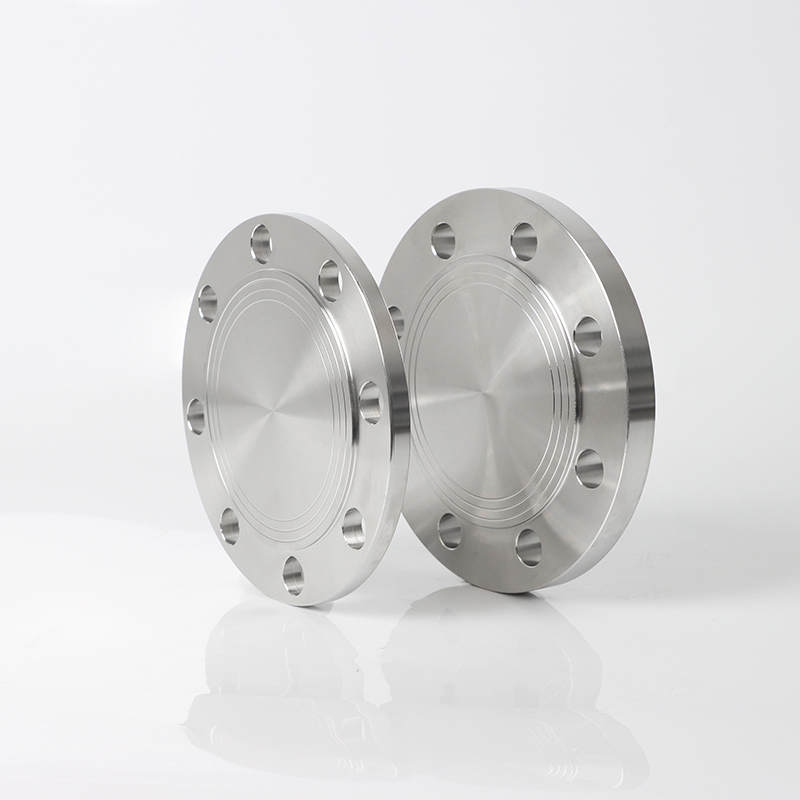

Разработанный в качестве изоляционного раствора высокого давления , этот EN 1092-1 05B DN15 PN25 SS304 Blud Flance интегрирует надежную структурную целостность со исключительной коррозионной стойкостью. Его с точностью конструкция пустого лица (тип 05b) гарантирует без утечки уплотнение даже при работоспособном давлении 2,5 МПа (PN25) , что делает его идеальным для критических трубопроводных систем. Построенный из 304 нержавеющей стали (1,4301) -материал, известный своим 18% хрома и 8% состава никеля,-он обеспечивает долгосрочную долговечность в коррозийных средах, начиная от заводов химической обработки до морских инженерных применений.
Параметр | Подробности |
Стандартный | EN 1092-1 Тип 05B (слепой фланец) |
Материал | Нержавеющая сталь 304 (1,4301) |
Рейтинг давления | PN25 (2,5 МПа) |

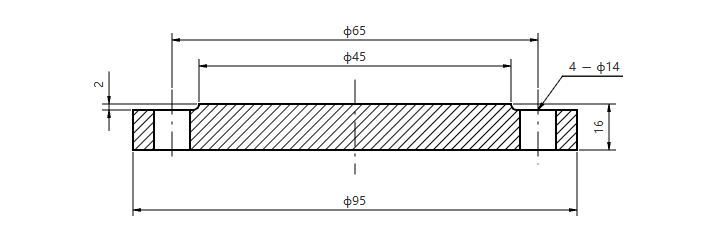

Dimensions | OD: 95 мм, круглый круг: 65 мм, толщина: 14 мм |
Отверстия для болтов | 4x M12 (диаметр круга высоты 65 мм) |
Тип печати | Плоское лицо (ff) |
Температурная диапазон | -20 ° C до 400 ° C. |
Производительность высокого давления : конструкция плоской поверхности обеспечивает равномерное сжатие прокладки по всей поверхности герметизации, подтвержденное в результате гидростатических испытаний при 3,75 МПа (в 1,5 раза превышает давление с номиналом) для соответствия стандартам EN 13445.
Коррозионная устойчивость : 304 нержавеющая сталь образует пассивный оксидный слой, который противостоит рН 4–8 химических сред , что делает его подходящим для мягких кислот, щелочи и пищевых применений, требующих строгого соблюдения гигиены.
Усиленная конструкция 05b : более толстый профиль (14 мм) с усиленными краями повышает устойчивость к напряжению изгиба в системах высокой вибрации, такими как поршневые трубопроводы насоса.
Мульти сертификация : соответствует ASME BPVC Раздел VIII для приложений для судов давления и PED 2014/68/EU для европейского доступа на рынке, обеспечивая безопасность в глобальных отраслях.
Химическая обработка : эффективно изоляции реакторных сосудов во время отключений поддержания, сдерживаемой 2,5 МПа+ давление в средах, обрабатывая серную кислоту и растворы гидроксида натрия.
Морская инженерия : уплотнения судовой балластной воды и линий охлаждения морских вод, где 304 из нержавеющей стали устойчиво сопротивляется коррозии соленой воды в оффшорных и прибрежных установках.
Системы HVAC : используются в линии паровая конденсата электростанций, поддерживая целостность при температуре 400 ° C в схемах питательной воды котла.
В: Какой материал прокладки рекомендуется для применений PN25?
A: Спиральные прокладки с наполнителем графита (EN 1514-4) идеальны, обеспечивая способность герметизации металла до металла при высоких нагрузках болтов.
В: Можно ли использовать этот фланец в криогенной среде?
A: Для температуры ниже -20 ° C обновление до 316L из нержавеющей стали (1,4404) -вариант с низким содержанием углерода, предлагая улучшенную пластичность для предотвращения хрупкого перелома.
В: Как обеспечить правильную герметичность болта?
A: Используйте калиброванное крутящее ключ, установленное на 35–40 н · м для болтов M12 после диагональной последовательности поперечного сжимания, чтобы обеспечить равномерное распределение давления.
