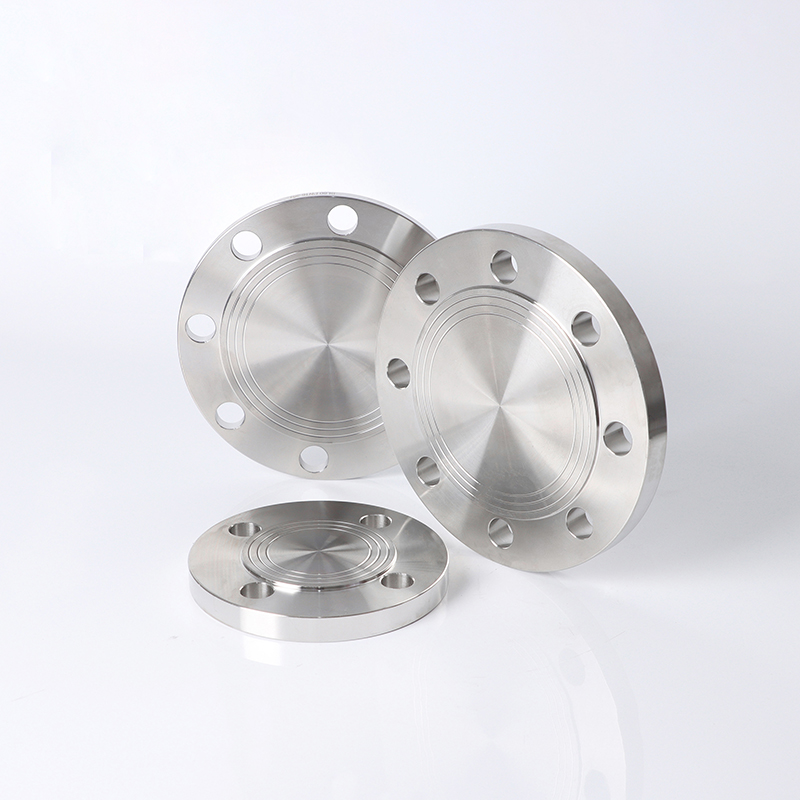

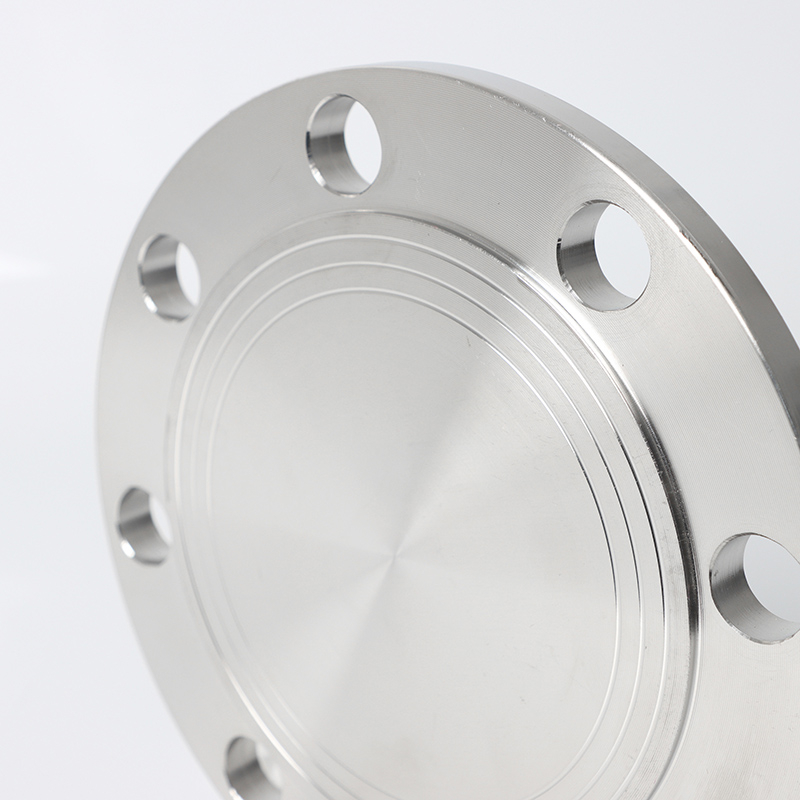

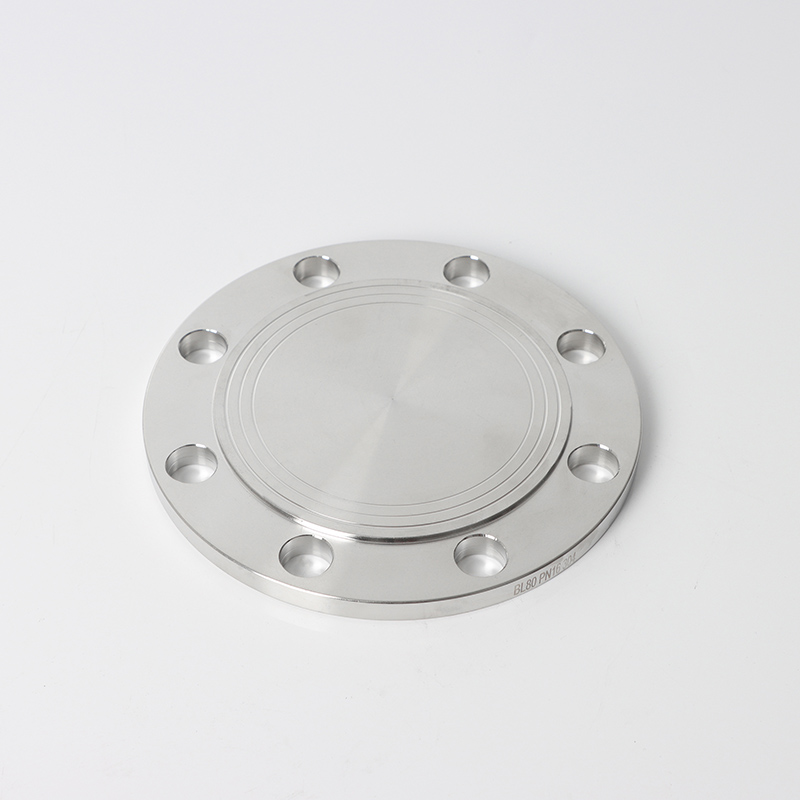

BL Flange
SDFL

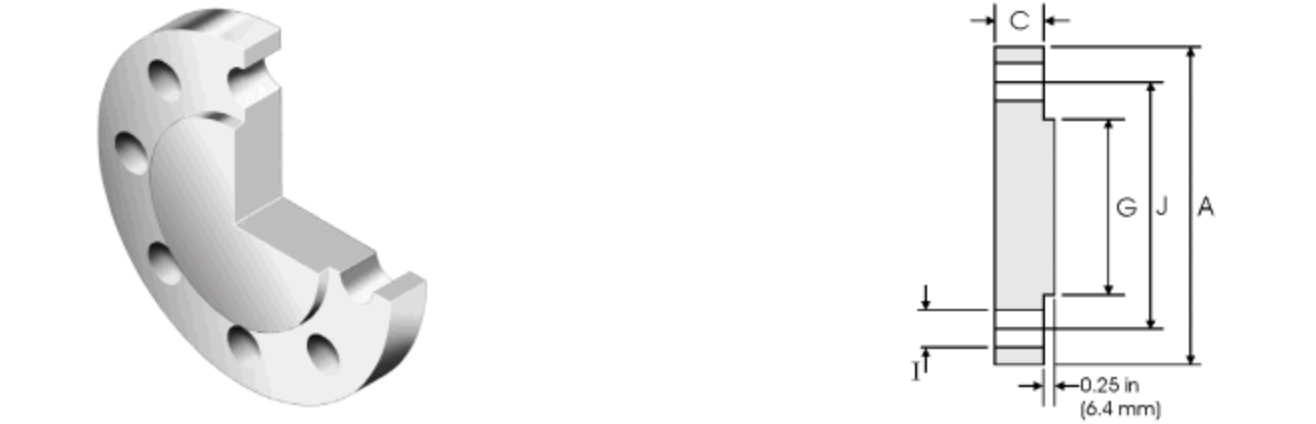

| Номинальный размер | Внешний диаметр | Центральный диаметр круга | Диаметр отверстия болта | Количество отверстий для болтов | Высота кольца фланца | Герметизация диаметра лица | Выпечка высоты лица | |
| DN | NPS | A | J | I | G | |||
| 15 | 1/2 | 133.4 | 88.9 | 22.4 | 4 | 30.2 | 35.1 | 6.4 |
| 20 | 3/4 | 139.7 | 95.3 | 22.4 | 4 | 31.7 | 42.9 | 6.4 |
| 25 | 1 | 158.8 | 108 | 25.4 | 4 | 35.1 | 50.8 | 6.4 |
| 32 | 1-1/4 | 184.2 | 130 | 28.4 | 4 | 38.1 | 63.5 | 6.4 |
| 40 | 1-1/2 | 203.2 | 146.1 | 31.8 | 4 | 44.5 | 73.15 | 6.4 |
| 50 | 2 | 235 | 171.5 | 28.4 | 8 | 50.8 | 91.9 | 6.4 |
| 65 | 2-1/2 | 266.7 | 196.9 | 31.8 | 8 | 57.15 | 104.6 | 6.4 |
| 80 | 3 | 304.8 | 228.6 | 35.1 | 8 | 66.55 | 127 | 6.4 |
| 100 | 4 | 355.6 | 273.1 | 41.1 | 8 | 76.2 | 157.2 | 6.4 |
| 125 | 5 | 419.1 | 323.9 | 47.9 | 8 | 91.9 | 185.7 | 6.4 |
| 150 | 6 | 482.6 | 368.3 | 53.8 | 8 | 108 | 215.9 | 6.4 |
| 200 | 8 | 552.5 | 438.2 | 53.8 | 12 | 127 | 269.7 | 6.4 |
| 250 | 10 | 673.1 | 539.8 | 66.6 | 12 | 165.1 | 323.9 | 6.4 |
| 300 | 12 | 762 | 619.3 | 73.2 | 12 | 184.2 | 381 | 6.4 |
Отраслевые сценарии
Высокое давление нефти и газа сбора и трансмиссионных трубопроводов, оборудования для скважины и сверхнизких температурных трубопроводов для станций для получения СПГ.
Химический реактор высокого давления, полимеризационная единица, коррозийный средний бак для хранения.
Основной паровой трубопровод и высокотемпературная система повторного нагревания электростанции котла.
Топливные трубопроводы высокого давления для судов, сжиженных газовых транспортных судов (требующие низкотемпературных прочных материалов).
Тип системы, параметры рабочих условий, требования к слепым фланцам
Давление на природном газе высокого давления.
Этиленковое растрескивание давление: 22 МПа, температура: 300 ° C Материал: A182 F316L (устойчивая к высокотемпературной коррозии), прокладка: Обернутая из нержавеющей стали прокладка+гибкий графит.
Основное давление в трубе паровой станции составляет 26 МПа, температура составляет 600 ° C, материал является A182 F91 (9CR-1MO-V), а для устранения напряжения требуется термоусильственная обработка (PWHT) (PWHT).
