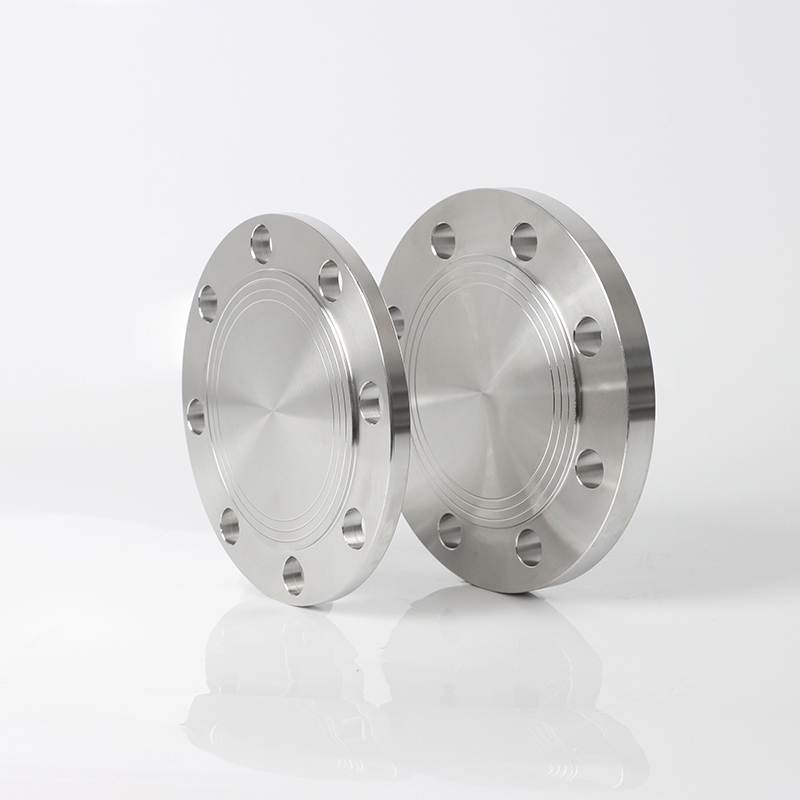

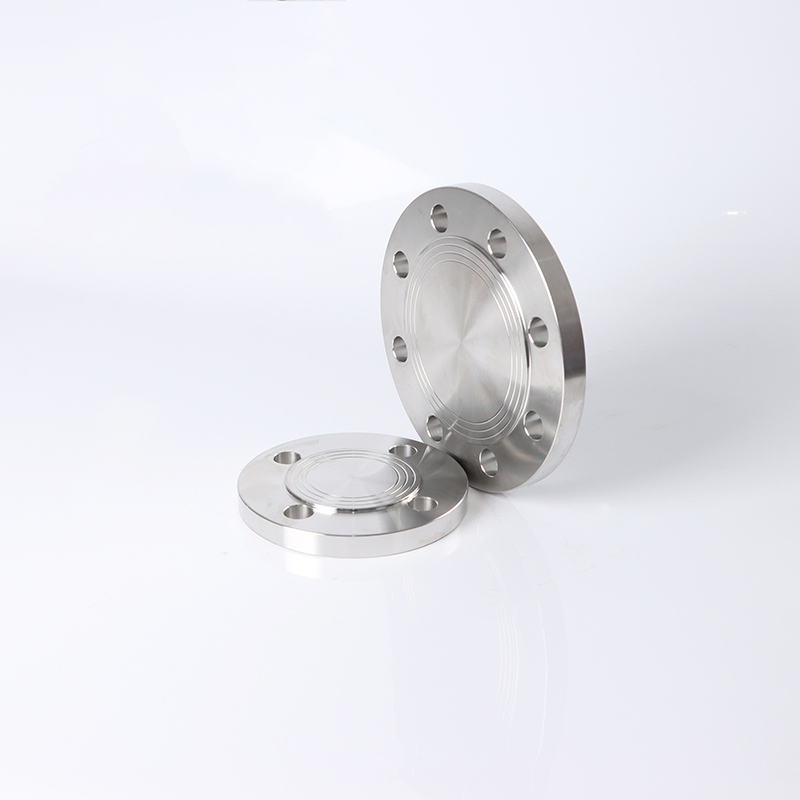

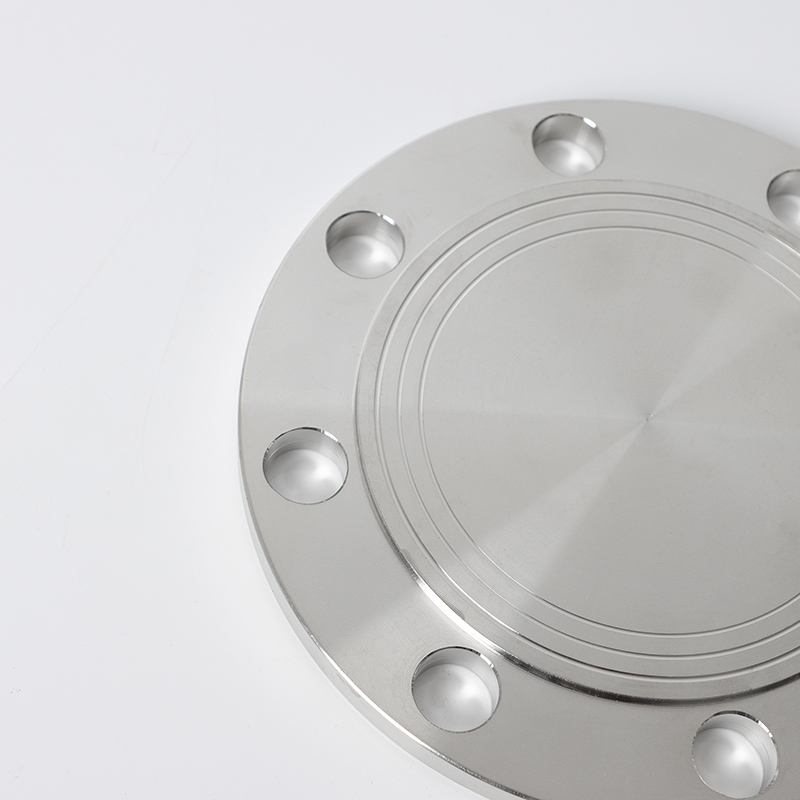

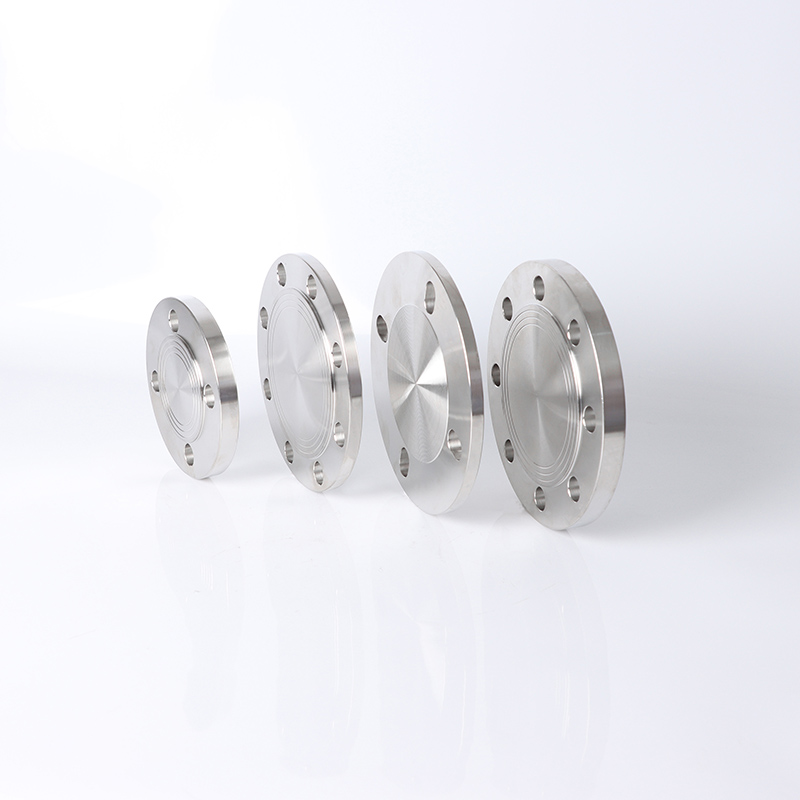

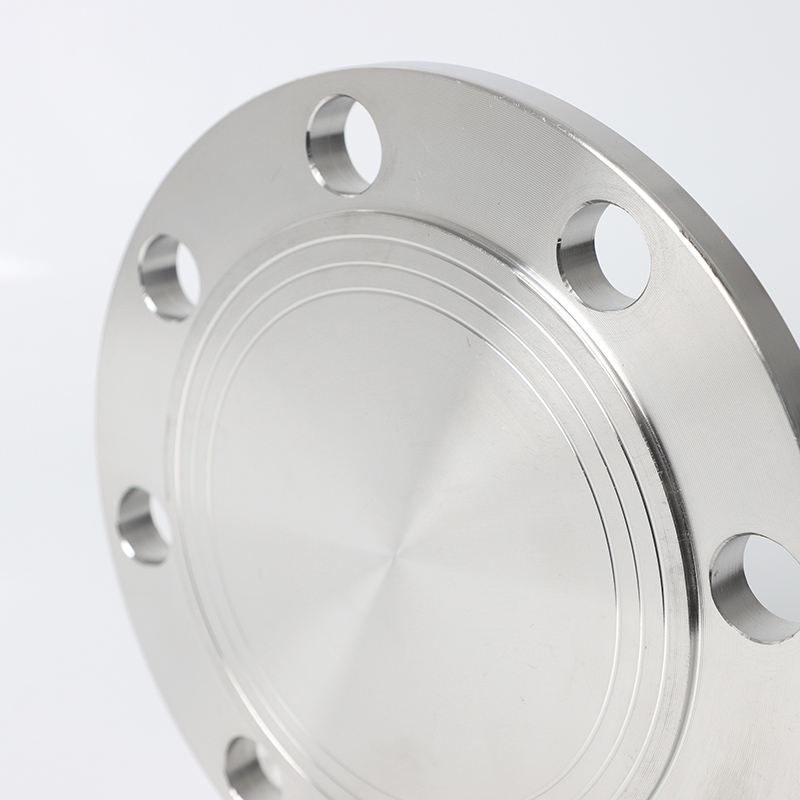

ANSI B16.5 1500 фунтов из нержавеющей стали фланцевой пластинкой пластинчатой крышки пластин

Поделиться с:

ANSI B16.5 1500 фунтов из нержавеющей стали фланцевой пластинкой пластинчатой крышки пластин

Стандарт производства:ASME B16.5, ANSI B16.5, ASME B16.47, ANSI B16.47, MSS SP-44, API 605, EN 1092-1, ISO 7005-1, JIS B2220, DIN, BS 4504, API 6A.

Материал: нержавеющая сталь:ASTM A182, F304/F304L, F316/F316L, F51 (2205), F53 (2507), ASTM B625, UNS N08926 (сплав 904L). EN 10088-3, 1,4301 (304), 1,4404 (316L).

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
BL Flange
Марка продукта:
SDFL

Описание продукта

Высококачественные кованые фланцы и фитинги труб
мы производим кованые фланцы-ваш надежный партнер по производству трубопроводов

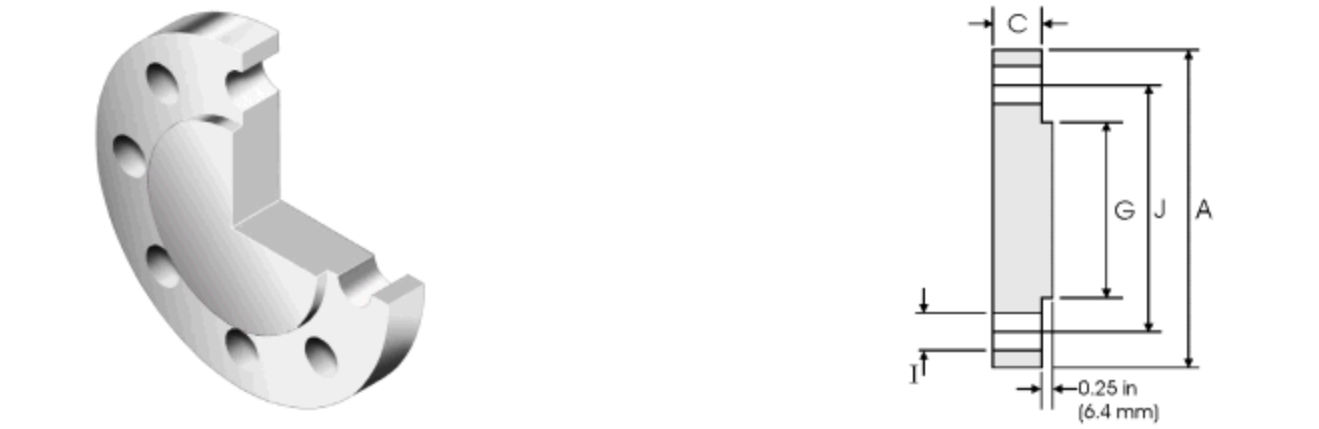

ANSI 1500LB BL

Номинальный размер		Внешний диаметр	Центральный диаметр круга	Диаметр отверстия болта	Количество отверстий для болтов	Высота кольца фланца	Герметизация диаметра лица	Выпечка высоты лица
DN	NPS	A	J	I			G
15	1/2	120.6	82.6	22.3	4	22.3	35.1	6.4
20	3/4	130	88.9	22.3	4	25.4	42.9	6.4
25	1	149.3	101.6	25.4	4	28.4	50.8	6.4
32	1-1/4	158.7	111.3	25.4	4	28.4	63.5	6.4
40	1-1/2	177.8	124	28.4	4	31.7	73.15	6.4
50	2	215.9	165.1	25.4	8	38.1	91.9	6.4
65	2-1/2	244.3	190.5	28.4	8	41.1	104.6	6.4
80	3	266.7	203.2	31.7	8	47.7	127	6.4
100	4	311.1	241.3	35	8	53.8	157.2	6.4
125	5	374.6	292.1	41.1	8	73.15	185.7	6.4
150	6	393.7	317.5	38.1	12	82.5	215.9	6.4
200	8	482.6	393.7	44.4	12	91.9	269.7	6.4
250	10	584.2	482.6	50.8	12	107.9	323.9	6.4
300	12	673.1	571.5	53.8	16	123.9	381	6.4
350	14	749.3	635	60.5	16	133.3	412.8	6.4
400	16	825.5	704.8	66.6	16	146	469.9	6.4
450	18	914.4	774.7	73.2	16	162	533.4	6.4
500	20	984.2	831.8	79.3	16	177.8	584.2	6.4
600	24	1168.4	990.6	91.9	16	203.2	692.2	6.4

Сценарии приложения

Blind Flance ANSI B16.5 Class 1500 является ключевым компонентом в системах трубопроводов высокого давления и высокотемпературных трубопроводов, подходящих для подключения, изоляции и тестирования в суровых условиях труда. Его дизайн соответствует американскому стандарту ASME B16.5 и применим к среде высокого давления в 1500-фунтовом классе (PN260).
