BL Flange
SDFL
| Номинальный размер | Внешний диаметр | Центральный диаметр круга | Диаметр отверстия болта | Количество отверстий для болтов | Высота кольца фланца | Герметизация диаметра лица | Выпечка высоты лица | |
| DN | NPS | A | J | I | G | |||
| 15 | 1/2 | 95.2 | 66.5 | 15.7 | 4 | 14.2 | 35.1 | 6.4 |
| 20 | 3/4 | 117.3 | 82.6 | 19.1 | 4 | 15.7 | 42.9 | 6.4 |
| 25 | 1 | 123.9 | 88.9 | 19.1 | 4 | 17.5 | 50.8 | 6.4 |
| 32 | 1-1/4 | 133.3 | 98.6 | 19.1 | 4 | 20.6 | 63.5 | 6.4 |
| 40 | 1-1/2 | 155.4 | 114.3 | 22.4 | 4 | 22.3 | 73.15 | 6.4 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 25.4 | 91.9 | 6.4 |
| 65 | 2-1/2 | 190.5 | 149.4 | 22.4 | 8 | 28.4 | 104.6 | 6.4 |
| 80 | 3 | 209.5 | 168.1 | 22.4 | 8 | 31.7 | 127 | 6.4 |
| 100 | 4 | 254 | 200.2 | 25.4 | 8 | 35.1 | 157.2 | 6.4 |
| 125 | 5 | 279.4 | 235 | 25.4 | 8 | 38.1 | 185.7 | 6.4 |
| 150 | 6 | 317.5 | 269.7 | 25.4 | 12 | 41.1 | 215.9 | 6.4 |
| 200 | 8 | 381 | 330.2 | 28.4 | 12 | 47.8 | 269.7 | 6.4 |
| 250 | 10 | 444.5 | 387.4 | 31.8 | 16 | 53.8 | 323.9 | 6.4 |
| 300 | 12 | 520.7 | 450.9 | 35.1 | 16 | 57.15 | 381 | 6.4 |
| 350 | 14 | 584.2 | 514.4 | 35.1 | 20 | 60.45 | 412.8 | 6.4 |
| 400 | 16 | 647.7 | 571.5 | 38.1 | 20 | 63.5 | 469.9 | 6.4 |
| 450 | 18 | 711.2 | 628.7 | 38.1 | 24 | 66.55 | 533.4 | 6.4 |
| 500 | 20 | 774.7 | 685.8 | 41.1 | 24 | 69.85 | 584.2 | 6.4 |
| 600 | 24 | 914.4 | 812.8 | 47.8 | 24 | 76.2 | 692.2 | 6.4 |

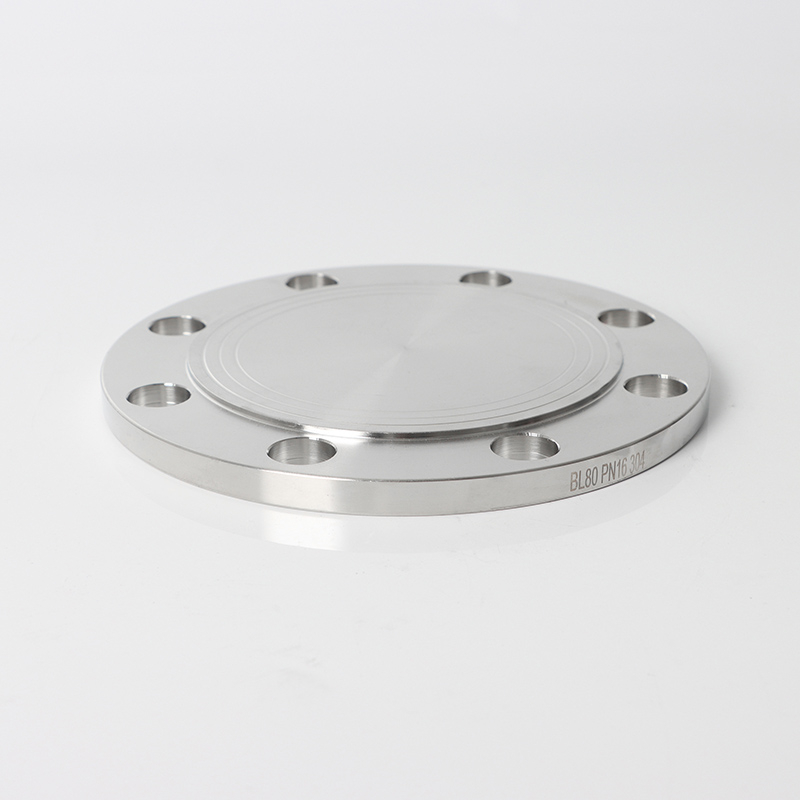

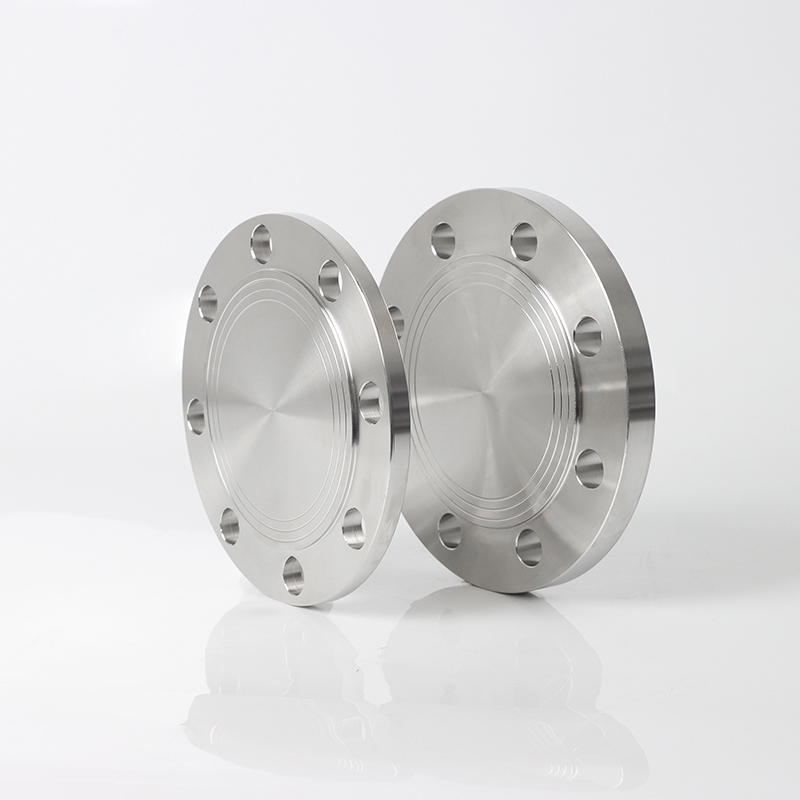

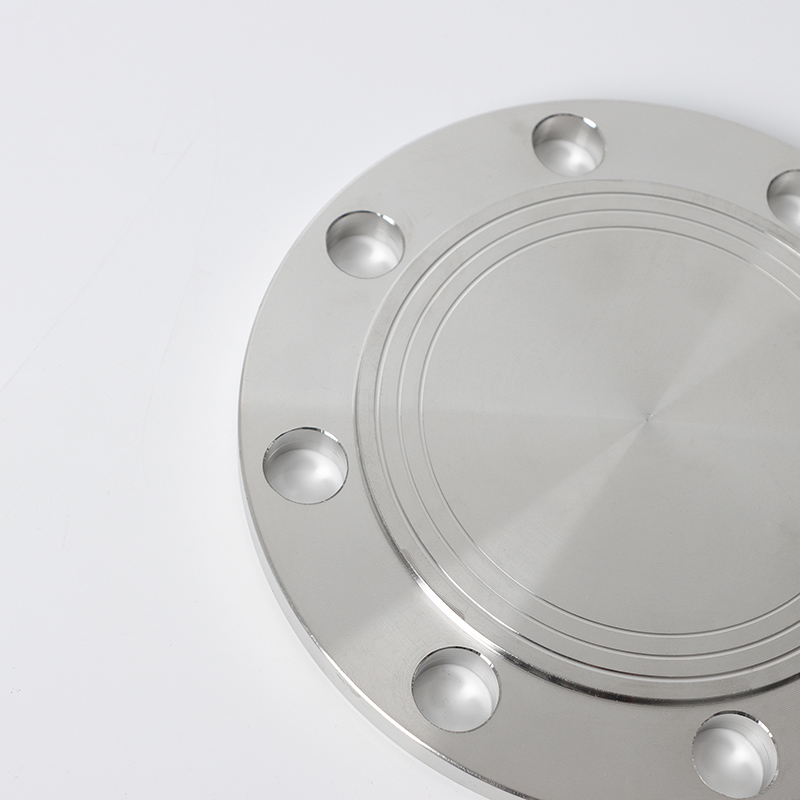

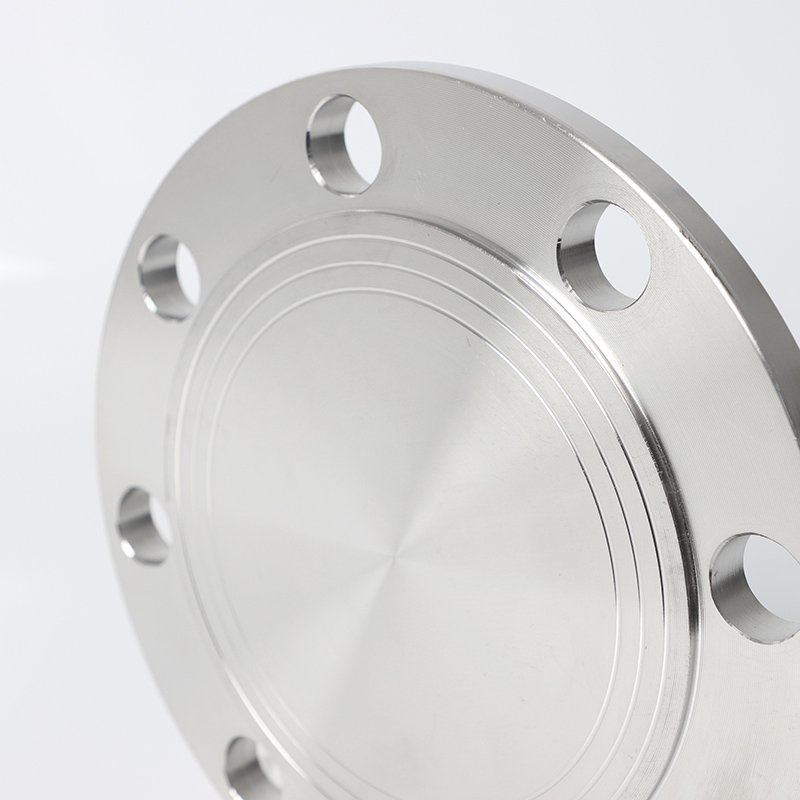

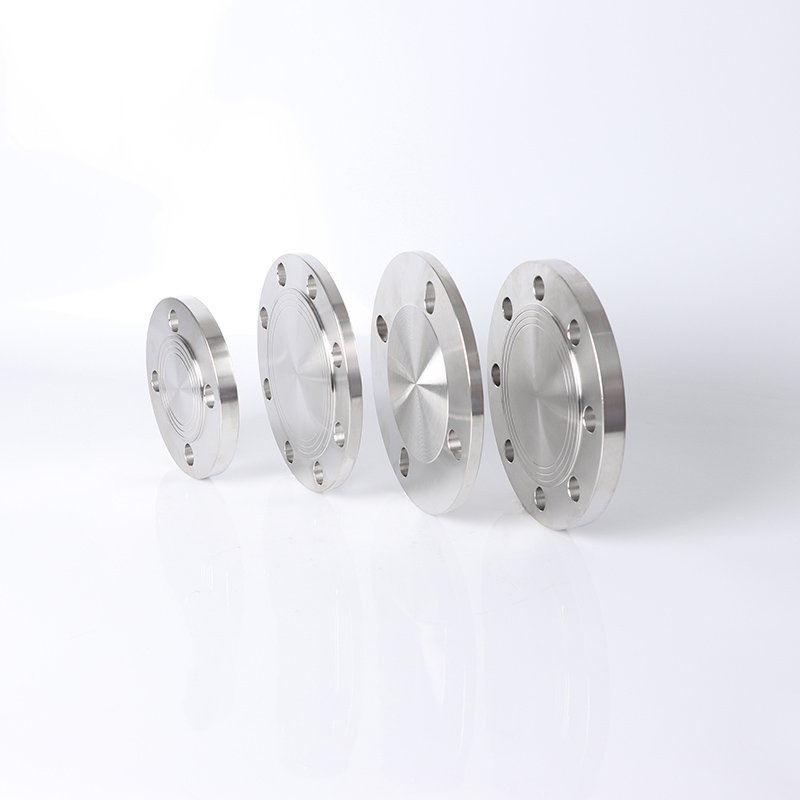

Слепой фланец - это тип фланца без центральной дыры. В основном он используется для блокировки, изоляции или ремонта трубопроводов, обеспечивая безопасность и герметичность. Это играет важную роль в промышленных трубопроводах. Ниже приведены основные сценарии применения и описания функций:
1. Проверка и обслуживание системы пипетки
Когда определенная часть трубопровода должна быть отремонтирована, очищена или заменена, слепой фланец может временно запечатать трубопровод для предотвращения утечки средней или въезда внешних примесей.
2. Тестирование датчика и изоляция системы
В недавно построенных или отремонтированных трубопроводных системах требуется тестирование давления (гидростатическое/пневматическое тестирование). Слепой фланец можно использовать для герметизации концов трубы, чтобы обеспечить точность теста.
3. Временная блокировка мульти -филиалов
В таких отраслях, как химическая и нефть, некоторые филиалы не могут быть использованы временно, но могут быть активированы в будущем. Слепой фланец можно использовать для временного блокирования, чтобы избежать удаления трубопровода.
Выгодные технологии достигают преимуществ пользователя
Абсолютное уплотнение без отверстий Проектирование+металлическая прокладка с нулевой утечкой, обеспечивая безопасность
Высокое устойчивое давление сгущенной структуры+высокопрочный материал, подходящий для экстремальных условий труда
Быстрая разборка и сборка болтов
Коррозионные специальные материалы/обработка поверхности продлевают срок службы трубопровода
Стандартизированное соблюдение сертификации ASME/EN/GB, Бесплатное, во всем мире применимо
