BL Flange
SDFL

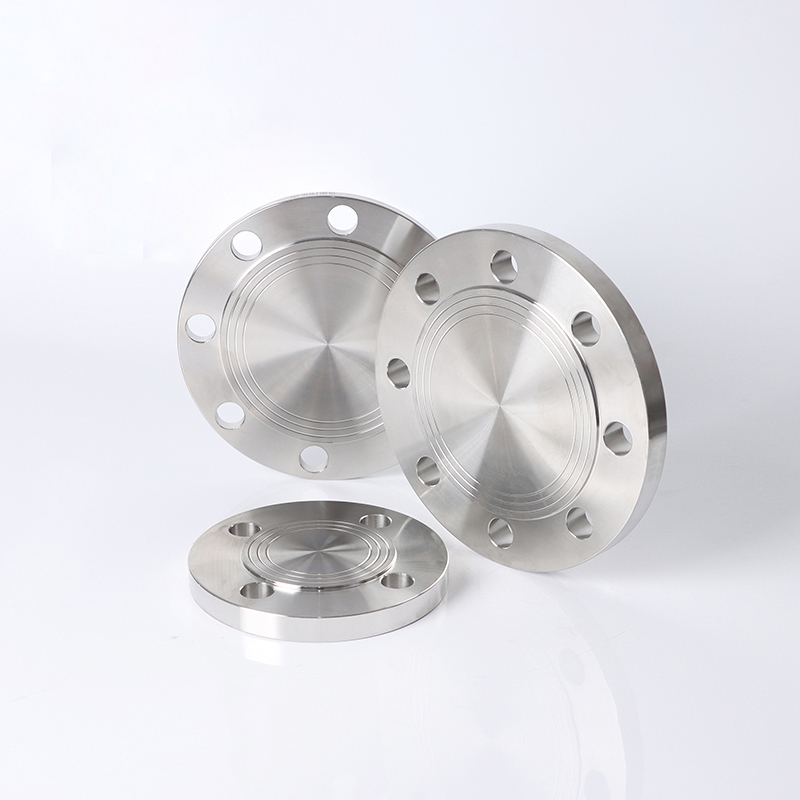

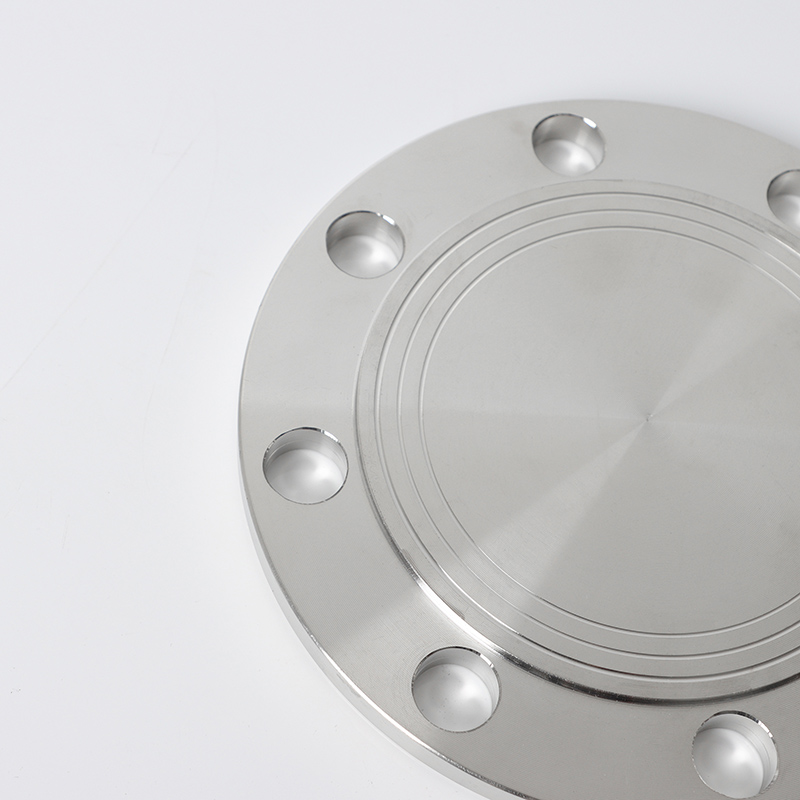

EN 1092-1 05B DN20 PN25 SS Blank Flange обеспечивает безопасное уплотнение высокого давления в коррозионных средах, используя тип 05B Blank Design и PN25 (2,5 МПа) для изоляции трубопроводов в химических, нефтехимических и морских секторах. Построенный из из нержавеющей стали F316, она обеспечивает превосходное сопротивление коррозии, вызванной хлоридом,-критическая для систем, обрабатывающих морскую воду, рассола или агрессивные процессовые жидкости.
Параметр | Подробности |
Стандартный | EN 1092-1 Тип 05B (слепой фланец) |
Материал | F316 из нержавеющей стали (1,4401, 16CR-10NI-2MO, твердость 210 HV) |
Рейтинг давления | PN25 (2,5 МПа, протестирован на 10 000 циклов давления) |
Dimensions | OD: 105 мм, круглый круг: 75 мм, толщина: 18 мм, диаметр хаба: 57 мм |
Отверстия для болтов | 4x M16 (диаметр круга шага 75 мм, поток M16x2,0) |
Тип печати | Плоская поверхность (ff, ra ≤ 3,2 мкм, совместимая с прокладками с полным лицом) |
Температурная диапазон | -20 ° C до 600 ° C (устойчиво к тепловому удару от -196 ° C до 600 ° C) |
Производительность высокого давления : разработка без утечки при эксплуатации при 2,5 МПа , подтвержденные с помощью гидростатических испытаний EN 1092-1 (3,75 МПа в течение 30 минут) и пневматического тестирования (1,5 МПа воздуха).
Сопротивление хлоридных ямков : содержание молибдена F316 сопротивляется ячечкам в морской воде и рассолах (хлорид 19 000–35 000 ч / млн), с критической температурой ямки (CPT) 40 ° C - выше, чем F304 10 ° C.
Устойчивый к вибрации конструкция 05b : профиль толщиной 18 мм и армированные края уменьшают напряжение изгиба на 30% в средах с высокой вибрацией (например, вблизи насосов или компрессоров).
Европейское соблюдение безопасности : соответствует PED 2014/68/EU (модуль B+D) и EN 1090-2 (класс выполнения 2), обеспечивая структурную целостность в критических системах безопасности.
Морская инженерия : уплотнения судовой балластной воды, сдерживающие непрерывное погружение в соленую воду (35 000 ч / млн хлорид) и предотвращение биологического развития с помощью дополнительного покрытия меди.
Pharmaceuticals : изоляты стерильные линии процесса во время обслуживания оборудования, соответствующие стандартам биосовместимости USP класса VI (без цитотоксичности или пирогенности).
Выработка электроэнергии : используется в линии продувки котла, где F316 выдерживает 600 ° C, температуры пара и сопротивляется коррозии от кислородной питательной воды (8–10 ppb O₂).
В: Может ли этот фланец быть нарисован для дополнительной защиты?
A: Да. Нанесите эпоксидные покрытия (ISO 12944-5, толщина 120 мкм) для атмосферной коррозионной стойкости в прибрежных или промышленных наружных установках, продление срока службы на 5+ лет.
В: Какой крутящий момент для болта требуется?
A: Крутящий момент M16 A4-80 Болты из нержавеющей стали до 120–150 н · м с использованием крутящего ключа после диагональной последовательности, чтобы обеспечить равномерное сжатие прокладки.
Q: Как справиться с смещением фланца?
A: Используйте выравнивание AN 1092-1 Приложения B (M16 x 50 мм) во время установки, чтобы исправить до ± 1,0 мм осевое смещение, предотвращая повреждение прокладки и утечки.
