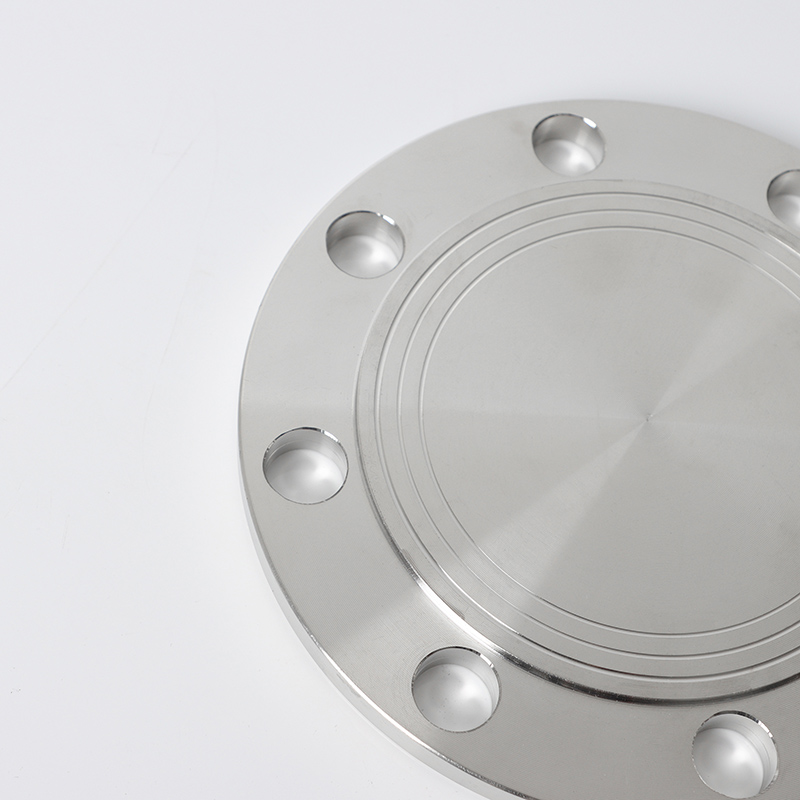

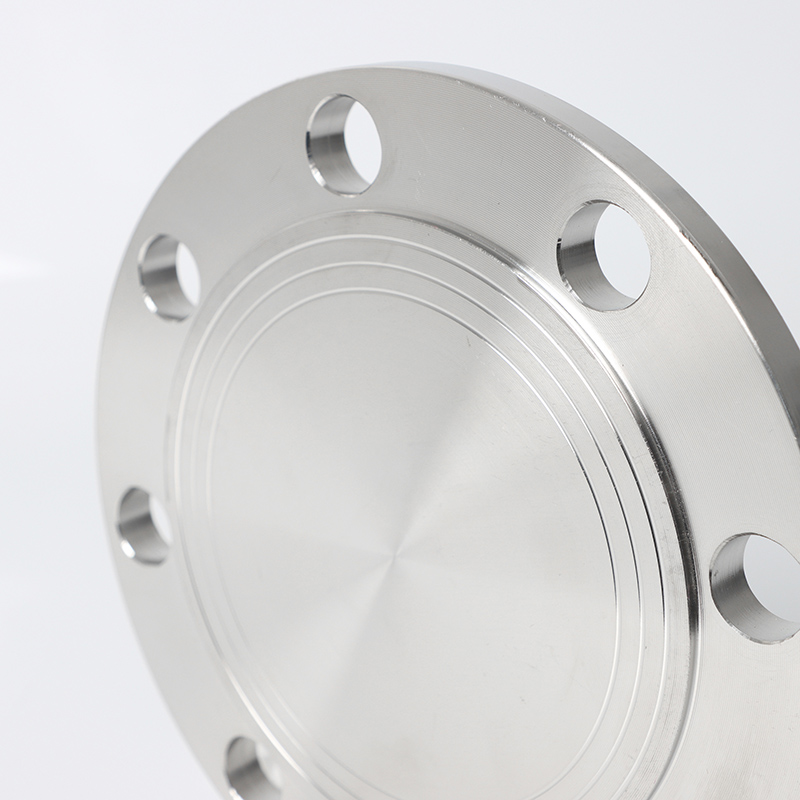

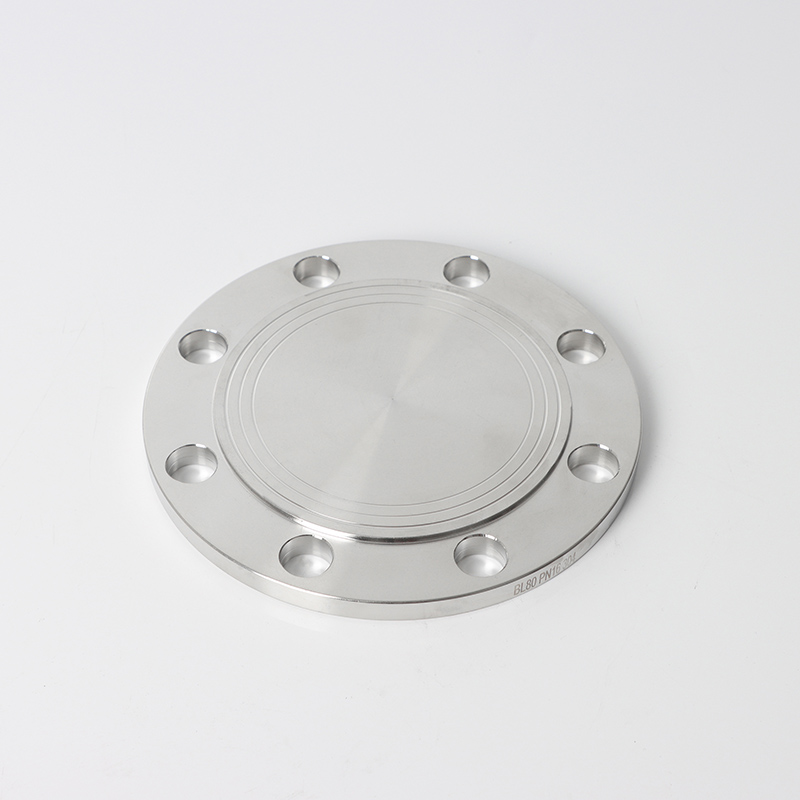

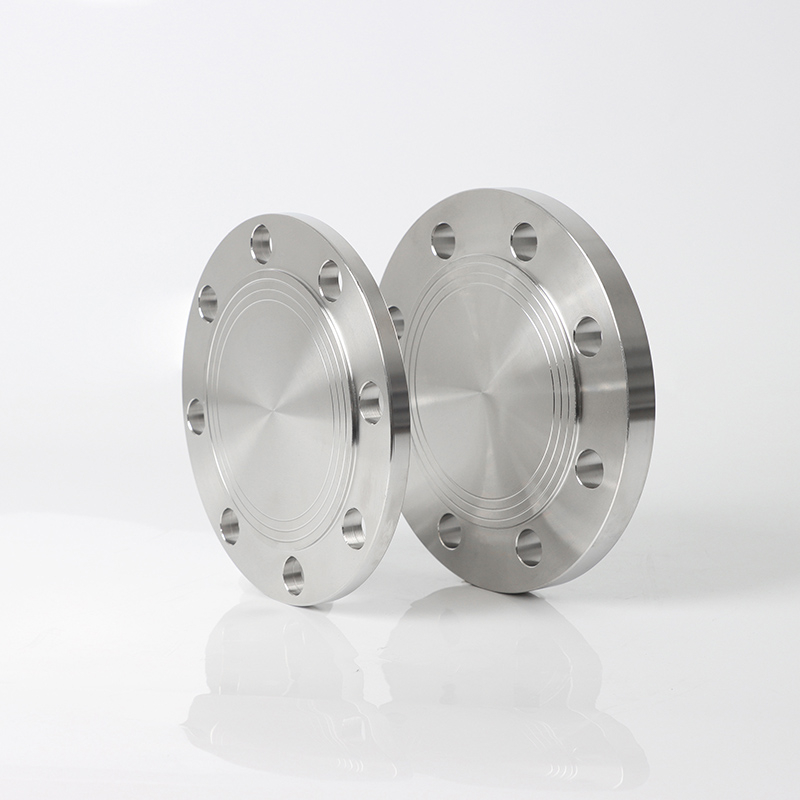

BL Flange
SDFL

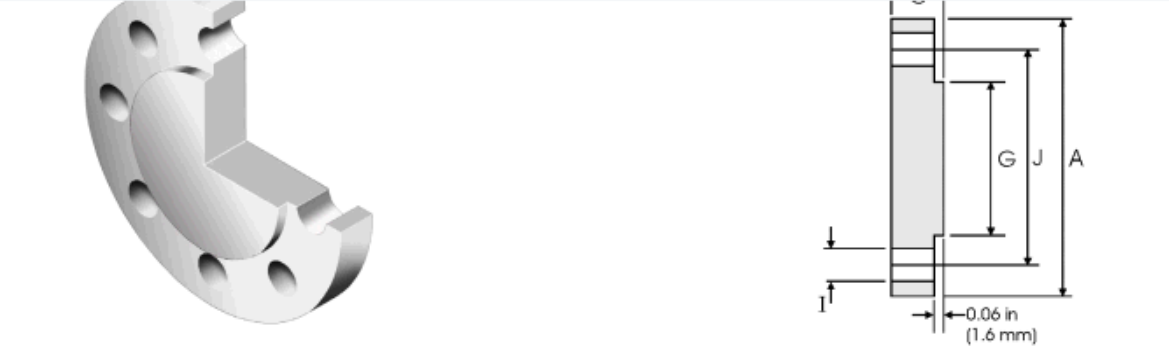

| Номинальный размер | Внешний диаметр | Центральный диаметр круга | Диаметр отверстия болта | Количество отверстий для болтов | Высота кольца фланца | Герметизация диаметра лица | Выпечка высоты лица | |
| DN | NPS | A | J | I | G | |||
| 15 | 1/2 | 95.2 | 66.5 | 15.7 | 4 | 14.2 | 35.1 | 1.6 |
| 20 | 3/4 | 117.3 | 82.6 | 19 | 4 | 15.7 | 42.9 | 1.6 |
| 25 | 1 | 123.9 | 88.9 | 19 | 4 | 17.5 | 50.8 | 1.6 |
| 32 | 1-1/4 | 133.3 | 98.6 | 19 | 4 | 19 | 63.5 | 1.6 |
| 40 | 1-1/2 | 155.4 | 114.3 | 22.3 | 4 | 20.6 | 73.15 | 1.6 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 22.3 | 91.9 | 1.6 |
| 65 | 2-1/2 | 190.5 | 149.4 | 22.3 | 8 | 25.4 | 104.6 | 1.6 |
| 80 | 3 | 209.5 | 168.1 | 22.3 | 8 | 28.4 | 127 | 1.6 |
| 90 | 3-1/2 | 228.6 | 184.2 | 22.3 | 8 | 30.2 | 139.7 | 1.6 |
| 100 | 4 | 254 | 200.1 | 22.3 | 8 | 31.7 | 157.2 | 1.6 |
| 125 | 5 | 279.4 | 234.9 | 22.3 | 8 | 35 | 185.7 | 1.6 |
| 150 | 6 | 317.5 | 269.7 | 22.3 | 12 | 36.5 | 215.9 | 1.6 |
| 200 | 8 | 381 | 330.2 | 25.4 | 12 | 41.1 | 269.7 | 1.6 |
| 250 | 10 | 444.5 | 387.3 | 28.4 | 16 | 47.7 | 323.9 | 1.6 |
| 300 | 12 | 520.7 | 450.8 | 31.7 | 16 | 50.8 | 381 | 1.6 |
| 350 | 14 | 584.2 | 514.3 | 31.7 | 20 | 53.8 | 412.8 | 1.6 |
| 400 | 16 | 647.7 | 571.5 | 35 | 20 | 57.15 | 469.9 | 1.6 |
| 450 | 18 | 711.2 | 628.6 | 35 | 24 | 60.45 | 533.4 | 1.6 |
| 500 | 20 | 774.7 | 685.8 | 35 | 24 | 63.5 | 584.2 | 1.6 |
| 600 | 24 | 914.4 | 812.8 | 41.1 | 24 | 69.85 | 692.2 | 1.6 |
Поле приложения ：
Нефтяная и газовая промышленность: техническое обслуживание и выделение трубопроводов, подводные трубопроводы, терминалы СПГ, тестирование давления на скважину, закрытие резервуара и реактора. Химическая и фармацевтическая: многопрофильная линейная переключение, реакторы высокого давления, реакторы полимеризации.
Питание и энергия: отключение системы котла и паровой системы, сдерживание радиации атомной установки, первичный цикл.
Очистка воды и муниципальная: бак и изоляция сети, системы опреснения.
Судостроение и оффшорное обслуживание: техническое обслуживание морской двигательной системы, безопасность оффшорных платформ, буровые установки.
Специализированные отрасли: продукты питания и напитки, аэрокосмическая промышленность.
Меры предосторожности для использования:
Соответствие рейтинга давления: выберите слепые фланцы, соответствующие давлению трубопровода (например, класс 150, PN20), избегая сбоя избыточного давления (Per ASME B16.5, GB/T 9123).
Выбор материала: для коррозийной среды (кислоты, щелочи, рассол): используйте нержавеющую/сплавную сталь (например, 316L для сопротивления хлорида).
Проверка поверхности герметизации: Перед установкой: чистые герметизирующие поверхности (RF/FF/TG) царапин/примесей. Защита Установка: Равномерно затяните болты (перекрестный - шаблон), используйте крутящий ключ на стадиях (например, 50 - 100 Н · м для спецификации), чтобы избежать неравномерной утечки нагрузки.
Давление - Безопасность операции подшипника: при работе под давлением: сначала депрессорируйте (давление трубопровода ≤0), работа с сертифицированным персоналом, износ PPE (очки, кислотные перчатки), после GB 30871 для нефтехимических слепых - фланцев.
Маркировка и документация: отметьте слепые - местоположения фланца на P & Ids/Site (например, 'BL - 01, DN50, класс 300 '), время установки документа, рейтинг давления, материал для отслеживаемости обслуживания (например, нефтехимическая 'Слепая - фланцевая книга ').
