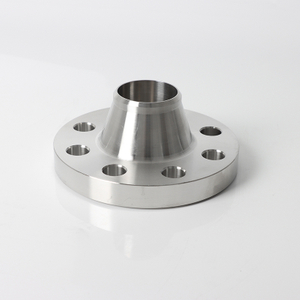

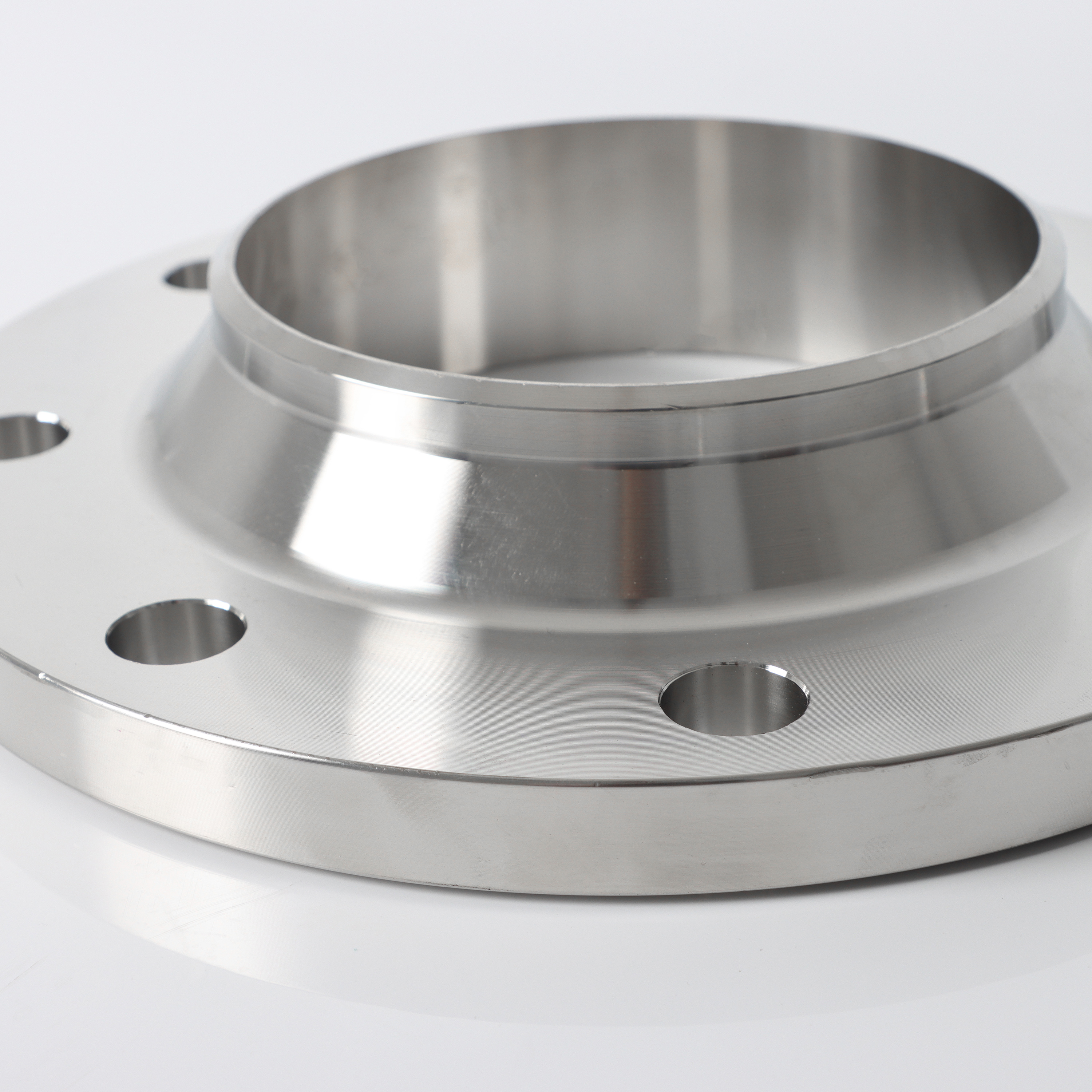

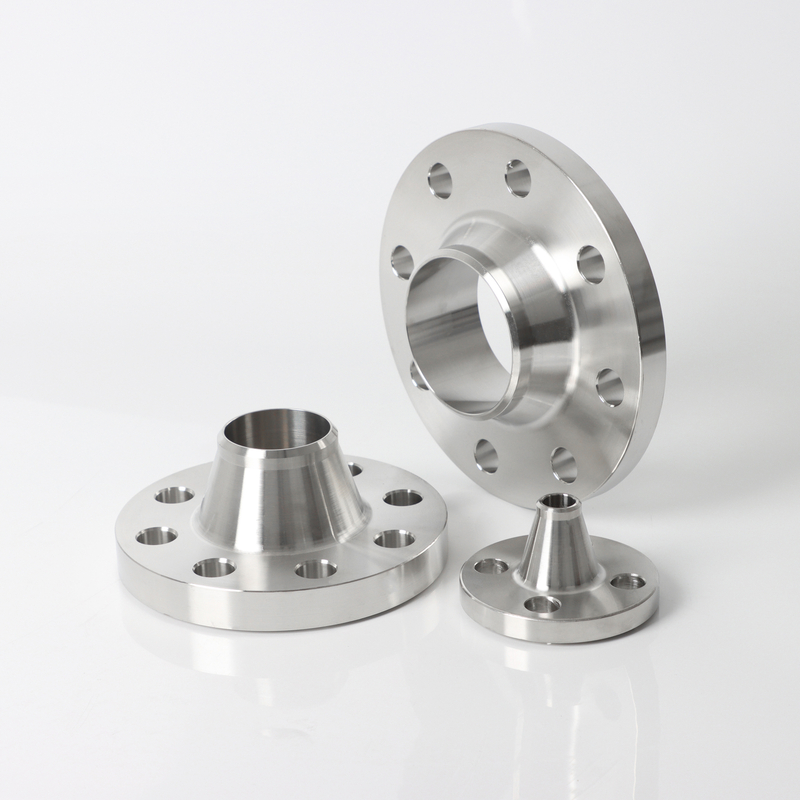

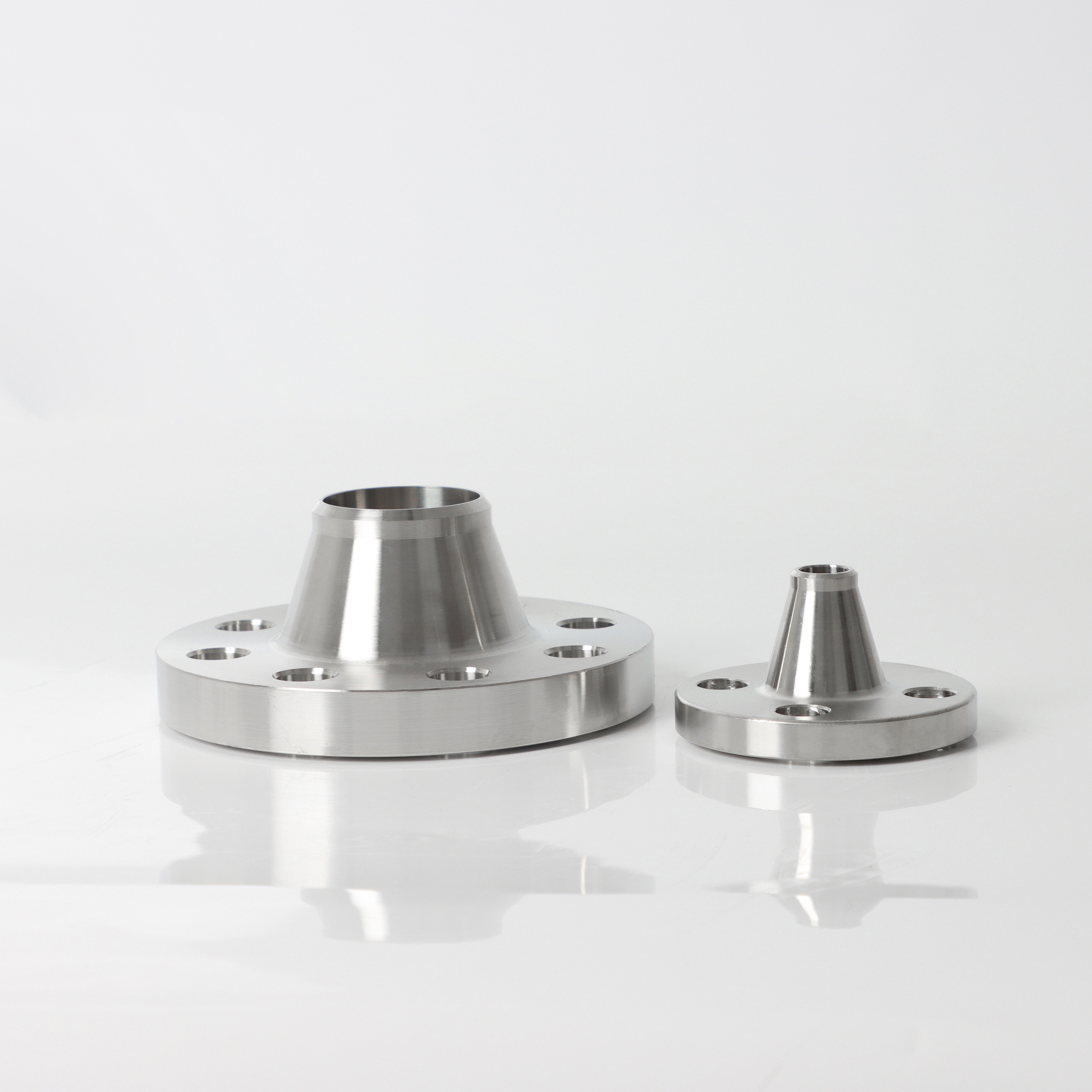

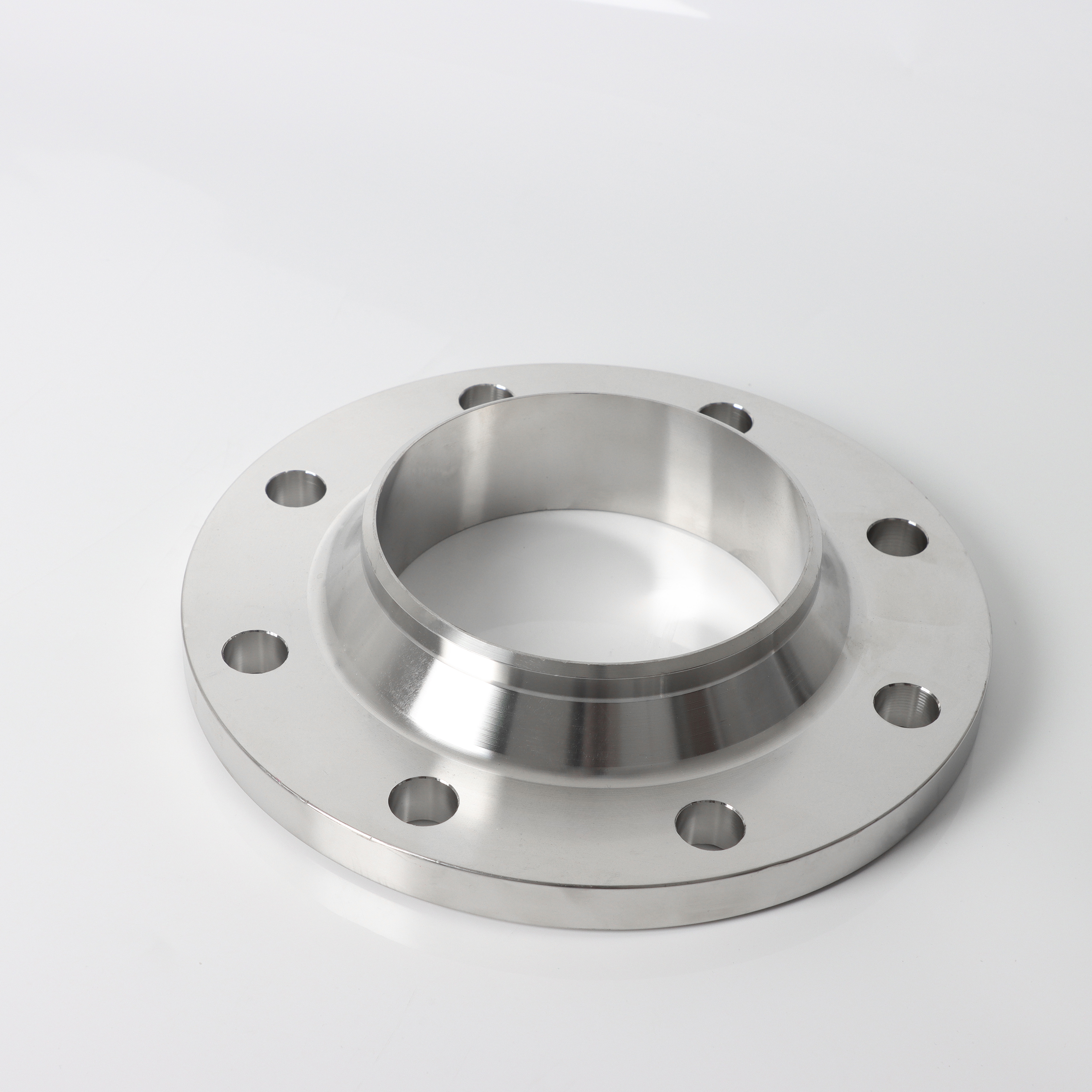

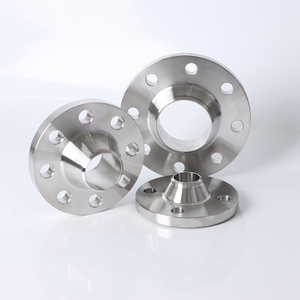

WN Flange
SDFL

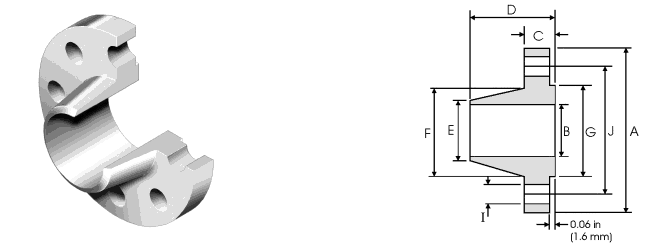

| Номинальный размер | Внешний диаметр | Внутренний диаметр | Высота кольца фланца | Диаметр хаба у основания | Сварная конец OD | Толщина стенки фланца | Герметизация диаметра лица | Выпечка высоты лица | Фланец общая высота | Центральный диаметр круга | Количество отверстий для болтов | Диаметр отверстия болта | |
| DN | NPS | A | B | C | F | E | G | D | J | I | |||
| 15 | 1/2 | 95.2 | 15.7 | 14.2 | 38.1 | 21.3 | 5.6 | 35 | 1.6 | 52.3 | 66.5 | 4 | 15.7 |
| 20 | 3/4 | 117.3 | 20.8 | 15.7 | 47.7 | 26.7 | 5.9 | 42.9 | 1.6 | 57.2 | 82.6 | 4 | 19 |
| 25 | 1 | 123.9 | 26.7 | 17.5 | 53.8 | 33.5 | 6.8 | 50.8 | 1.6 | 62 | 88.9 | 4 | 19 |
| 32 | 1-1/4 | 133.3 | 35.1 | 19 | 63.5 | 42.2 | 7.1 | 63.5 | 1.6 | 65 | 98.6 | 4 | 19 |
| 40 | 1-1/2 | 155.4 | 40.9 | 20.6 | 69.9 | 48.3 | 7.4 | 73.2 | 1.6 | 68.3 | 114.3 | 4 | 22.3 |
| 50 | 2 | 165.1 | 52.6 | 22.3 | 84 | 60.5 | 7.9 | 91.9 | 1.6 | 69.9 | 127 | 8 | 19 |
| 65 | 2-1/2 | 190.5 | 62.7 | 25.4 | 100 | 73.2 | 10.5 | 104.6 | 1.6 | 76.2 | 149.4 | 8 | 22.3 |
| 80 | 3 | 209.5 | 78 | 28.4 | 117.3 | 88.9 | 10.9 | 127 | 1.6 | 79.3 | 168.1 | 8 | 22.3 |
| 90 | 3-1/2 | 228.6 | 90.2 | 30.2 | 133.3 | 101.6 | 11.4 | 139.7 | 1.6 | 81 | 184.2 | 8 | 22.3 |
| 100 | 4 | 254 | 102.4 | 31.7 | 146 | 114.3 | 11.9 | 157.2 | 1.6 | 85.8 | 200.1 | 8 | 22.3 |
| 125 | 5 | 279.4 | 128.3 | 35 | 177.8 | 141.2 | 12.9 | 185.7 | 1.6 | 98.5 | 234.9 | 8 | 22.3 |
| 150 | 6 | 317.5 | 154.2 | 36.5 | 206.2 | 168.4 | 14.2 | 215.9 | 1.6 | 98.5 | 269.7 | 12 | 22.3 |
| 200 | 8 | 381 | 202.7 | 41.1 | 260.3 | 219.2 | 16.5 | 269.7 | 1.6 | 111.2 | 330.2 | 12 | 25.4 |
| 250 | 10 | 444.5 | 254.5 | 47.7 | 320.5 | 273 | 18.5 | 323.8 | 1.6 | 117.3 | 387.3 | 16 | 28.4 |
| 300 | 12 | 520.7 | 304.8 | 50.8 | 374.6 | 323.8 | 19 | 381 | 1.6 | 130 | 450.8 | 16 | 31.7 |
| 350 | 14 | 584.2 | 336.6 | 53.8 | 425.4 | 355.6 | 19 | 412.7 | 1.6 | 142.7 | 514.3 | 20 | 31.7 |
| 400 | 16 | 647.7 | 387.4 | 57.2 | 482.6 | 406.4 | 19 | 469.9 | 1.6 | 146 | 571.5 | 20 | 35 |
| 450 | 18 | 711.2 | 438.2 | 60.5 | 533.4 | 457.2 | 19 | 533.4 | 1.6 | 158.7 | 628.6 | 24 | 35 |
| 500 | 20 | 774.7 | 489 | 63.5 | 587.2 | 508 | 19 | 584.2 | 1.6 | 162 | 685.8 | 24 | 35 |
| 600 | 24 | 914.4 | 590.6 | 69.9 | 701.5 | 609.6 | 19 | 692.1 | 1.6 | 168.1 | 812.8 | 24 | 41.1 |
Приложения:
1. Системы высокого давления и высокотемпературных систем:
(1) Нефтегазовая промышленность: трубопроводы, скважины, сепараторы, реакторы, теплообменники.
(2) Нефтехимическая и химическая промышленность: процесс трубопроводов, реакционные сосуды, резервуары для хранения высокого давления, паровые системы.
(3) Выработка электроэнергии: питательная вода котла, основные паровые линии, высокотемпературные/подключенные к клапану соединения.
(4) Судостроение и оффшор: двигательные системы, топливные линии, балластные системы, критическая палуба высокого давления.
2. Критические соединения и области с вибрацией/смещением:
(1) Подключения входа/выходов для вращающегося оборудования, такого как насосы, компрессоры, турбины.
(2) Соединения по обе стороны от клапанов.
(3) Расположение в системах трубопроводов, подверженных термическому расширению, механической вибрации или внешних нагрузке, таких как сейсмическая активность.
3. Транспортные системы, требующие высокой целостности:
(1) Трубопроводы для опасных или токсичных жидкостей, например, кислоты, щелочи, легковоспламеняющихся газов.
(2) Трубопроводы для жидкостей с высокой чистотой, например, фармацевтическими препаратами, пищевой переработкой - совместимость материала и гладкое отверстие имеют решающее значение.
4. Ареаги, требующие частой разборки для проверки или технического обслуживания:
Хотя сварное соединение является постоянным, соединение фланца к флангу позволяет разобрать оборудования или участки труб.
