| Количество: | |
|---|---|

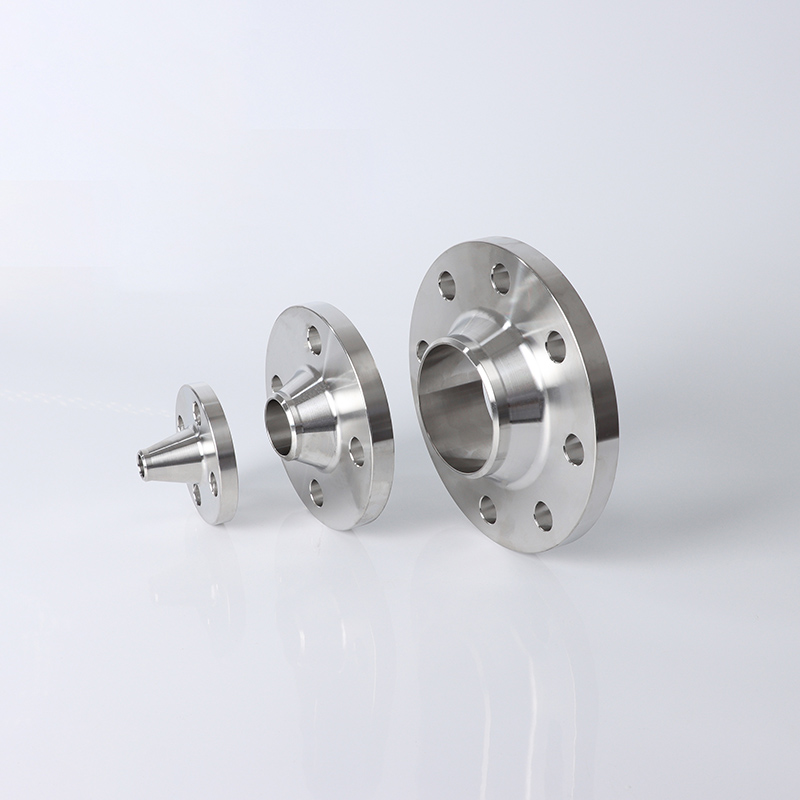

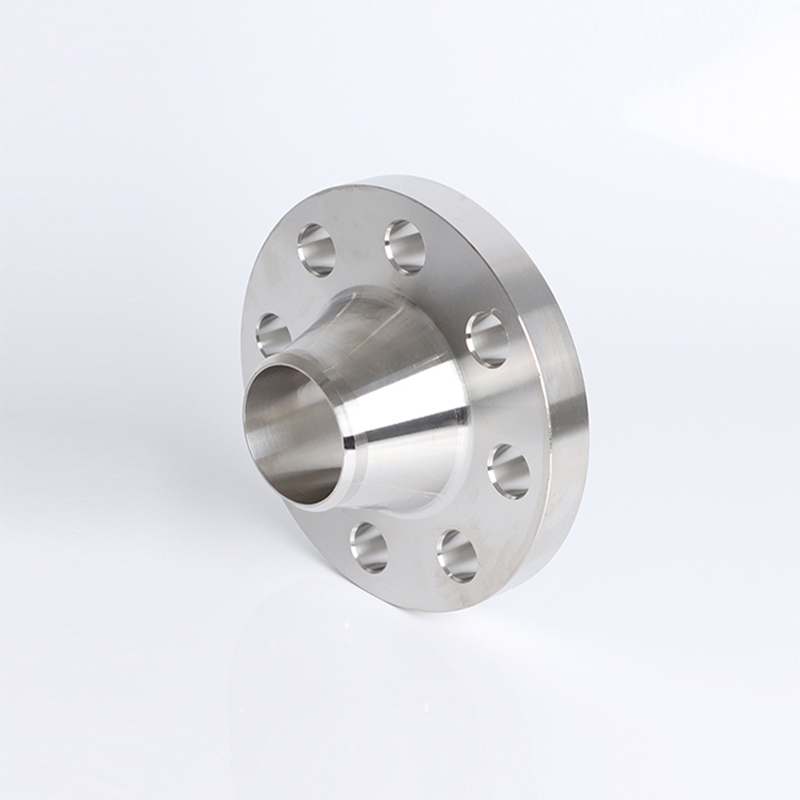

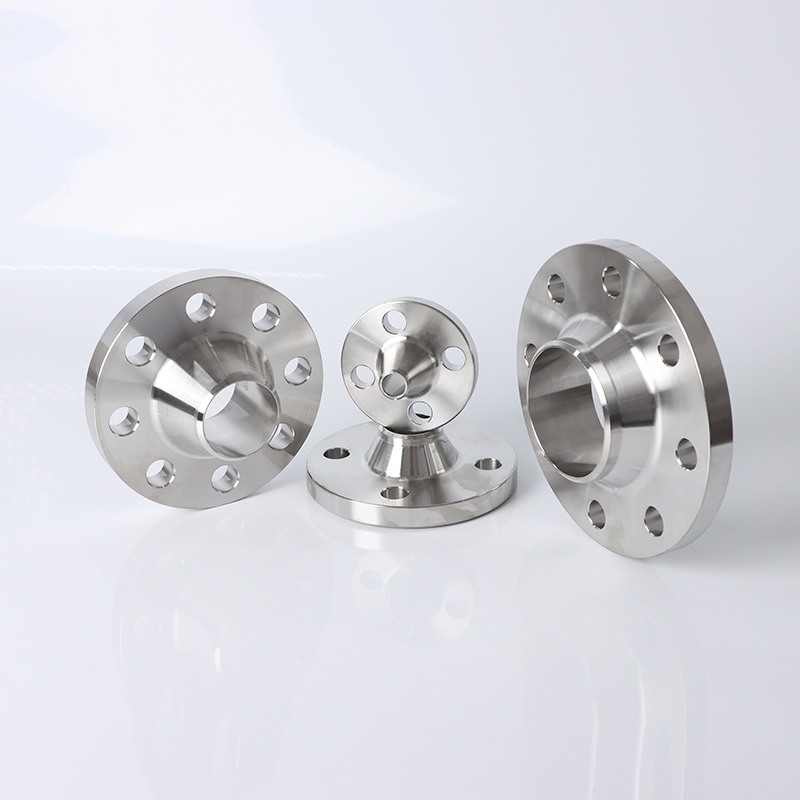

WN Flange
SDFL

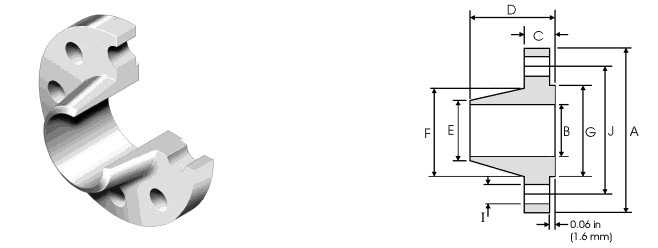

| Номинальный размер | Внешний диаметр | Внутренний диаметр | Высота кольца фланца | Диаметр хаба у основания | Сварная конец OD | Толщина стенки фланца | Герметизация диаметра лица | Выпечка высоты лица | Фланец общая высота | Центральный диаметр круга | Количество отверстий для болтов | Диаметр отверстия болта | |
| DN | NPS | A | B | C | F | E | G | D | J | I | |||
| 15 | 1/2 | 88.9 | 15.7 | 11.2 | 30.2 | 21.3 | 5.6 | 35 | 1.6 | 47.8 | 60.5 | 4 | 15.7 |
| 20 | 3/4 | 98.6 | 20.8 | 12.7 | 38.1 | 26.7 | 5.9 | 42.9 | 1.6 | 52.3 | 69.9 | 4 | 15.7 |
| 25 | 1 | 108 | 26.7 | 14.2 | 49.3 | 33.5 | 6.8 | 50.8 | 1.6 | 55.6 | 79.3 | 4 | 15.7 |
| 32 | 1-1/4 | 117.3 | 35.1 | 15.7 | 58.7 | 42.2 | 7.1 | 63.5 | 1.6 | 57.2 | 88.9 | 4 | 15.7 |
| 40 | 1-1/2 | 127 | 40.9 | 17.5 | 65 | 48.3 | 7.4 | 73.2 | 1.6 | 62 | 98.6 | 4 | 15.7 |
| 50 | 2 | 152.4 | 52.6 | 19.1 | 77.7 | 60.5 | 7.9 | 91.9 | 1.6 | 63.5 | 120.7 | 4 | 19.1 |
| 65 | 2-1/2 | 177.8 | 62.7 | 22.4 | 90.4 | 73.2 | 10.5 | 104.6 | 1.6 | 69.9 | 139.7 | 4 | 19.1 |
| 80 | 3 | 190.5 | 78 | 23.9 | 108 | 88.9 | 10.9 | 127 | 1.6 | 69.9 | 152.4 | 4 | 19.1 |
| 100 | 4 | 228.6 | 102.4 | 23.9 | 134.9 | 114.3 | 11.9 | 157.2 | 1.6 | 76.2 | 190.5 | 8 | 19.1 |
| 125 | 5 | 254 | 128.3 | 23.9 | 163.6 | 141.2 | 12.9 | 185.7 | 1.6 | 88.9 | 215.9 | 8 | 22.4 |
| 150 | 6 | 279.4 | 154.2 | 25.4 | 192 | 168.4 | 14.2 | 215.9 | 1.6 | 88.9 | 241.3 | 8 | 22.4 |
| 200 | 8 | 342.9 | 202.7 | 28.4 | 246.1 | 219.2 | 16.5 | 269.7 | 1.6 | 101.6 | 298.5 | 8 | 22.4 |
| 250 | 10 | 406.4 | 254.5 | 30.2 | 304.8 | 273 | 18.5 | 323.8 | 1.6 | 101.6 | 362 | 12 | 25.4 |
| 300 | 12 | 482.6 | 304.8 | 31.8 | 365.3 | 323.8 | 19 | 381 | 1.6 | 114.3 | 431.8 | 12 | 25.4 |
| 350 | 14 | 533.4 | 336.6 | 35.1 | 400.1 | 355.6 | 19 | 412.7 | 1.6 | 127 | 476.3 | 12 | 28.4 |
| 400 | 16 | 596.9 | 387.4 | 36.6 | 475.2 | 406.4 | 19 | 469.9 | 1.6 | 127 | 539.8 | 16 | 28.4 |
| 450 | 18 | 635 | 438.2 | 39.6 | 505 | 457.2 | 19 | 533.4 | 1.6 | 139.7 | 577.9 | 16 | 31.8 |
| 500 | 20 | 698.5 | 489 | 42.9 | 558.8 | 508 | 19 | 584.2 | 1.6 | 144.5 | 635 | 20 | 31.8 |
| 600 | 24 | 812.8 | 590.6 | 47.8 | 663.4 | 609.6 | 19 | 692.1 | 1.6 | 152.4 | 749.3 | 20 | 35.1 |
Поле приложения ：
Нефтегазовый и газовый usstry : узел для скважины, подводные трубопроводы, трубопроводы на дальние расстояния, сжиженный природный газ, терминалы СПГ, реакторы нефтеперерабатывающего завода, соплава хранения резервуаров.
Химическая и фармацевтическая промышленность : реакторы высокого давления, системы трубопроводов с высокой точностью.
Сила и энергия : тепловые электростанции, основные паровые линии, FGD, ядерная энергетика, реакторная охлаждающая жидкости, возобновляемая энергия, морские ветряные фермы.
Судостроение и оффшорные системы: морские двигатели, оффшорные платформы.
Очистка воды и муниципальная : водяные сети высокого давления, опреснительные растения.
Другие отрасли : пульпа и бумага, добыча и металлургия.
Характеристики:
1. Высокая структурная сила:
(1) Длинная коническая конструкция концентратора постепенно переходит напряжение от кольца фланца к трубе, значительно снижая концентрации напряжений. Идеально подходит для высокого давления, температуры, циклической нагрузки и ударной нагрузки.
(2) Само кольцо фланца имеет существенную толщину и прочность.
2. Эксплуатационные характеристики герметизации:
(1) Использует сварку сварного шва в трубу, создавая гладкое, непрерывное отверстие, соответствующее прочности трубы, сводя к минимуму турбулентность и эрозию.
(2) Фланец, обращенная (RF, FF, RTJ и т. Д.) Товарищи с прокладкой, чтобы обеспечить надежное уплотнение.
(3) Конический хаб помогает противостоять искажению кольца фланца, помогая поддерживать целостность уплотнения.
3. Устойчивая усталость и сопротивление вибрации:
Принужденное распределение прочности и напряжений делает его очень устойчивым к усталости от циклических нагрузок (например, запуска/остановки насоса, скачки давления) и механическую вибрацию.
