ANSI B16.5 1500 фунт из нержавеющей стали 304/316L фланец WN сварной шей

Поделиться с:

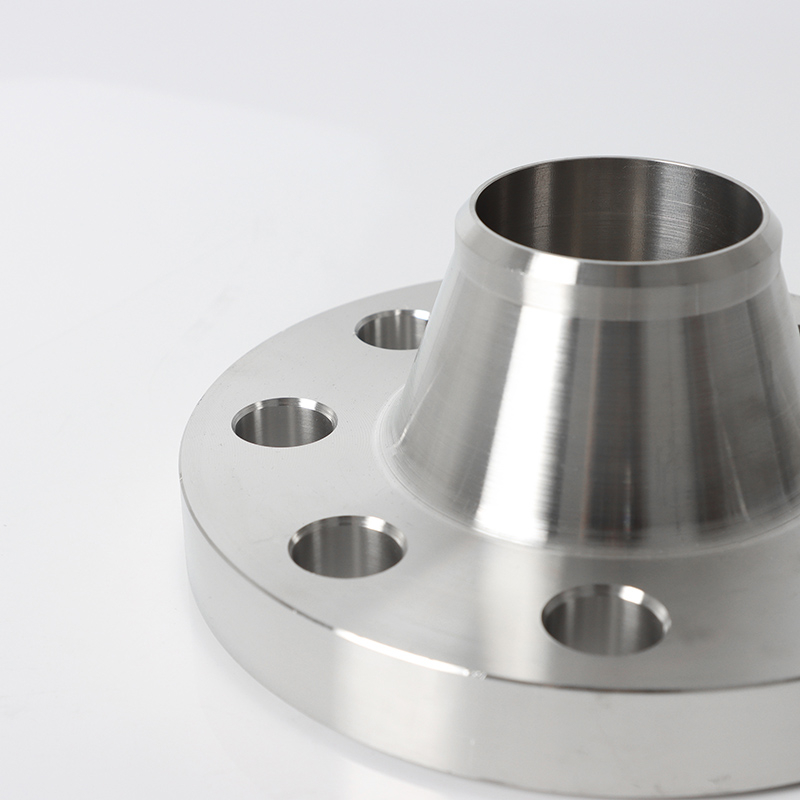

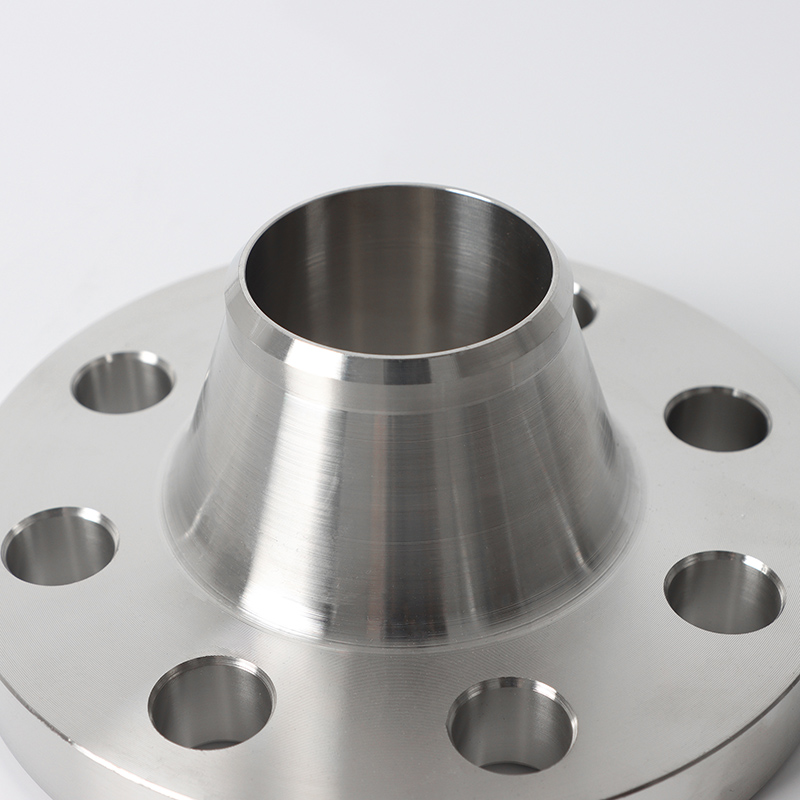

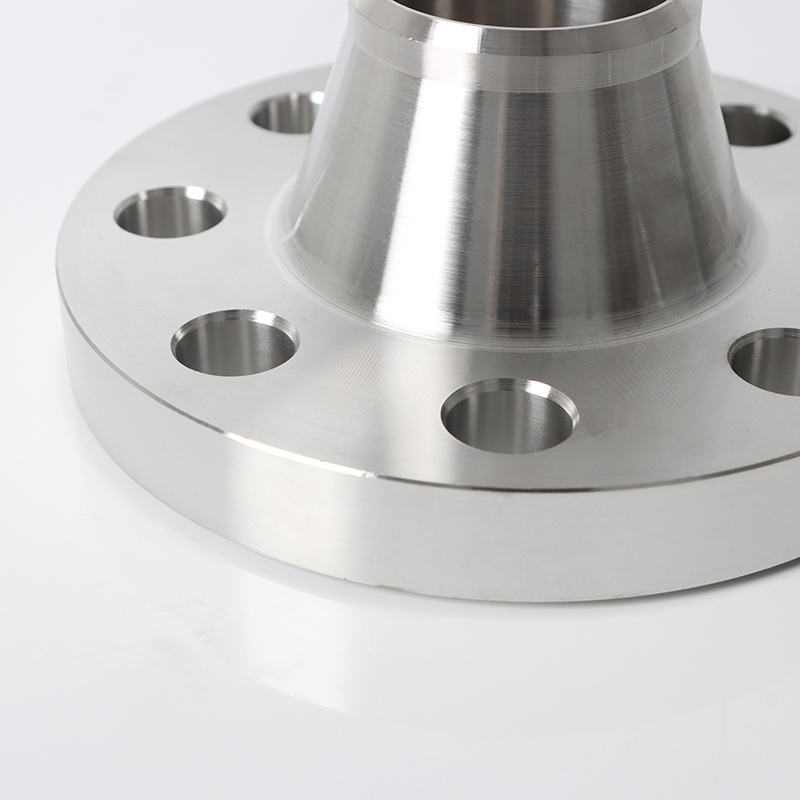

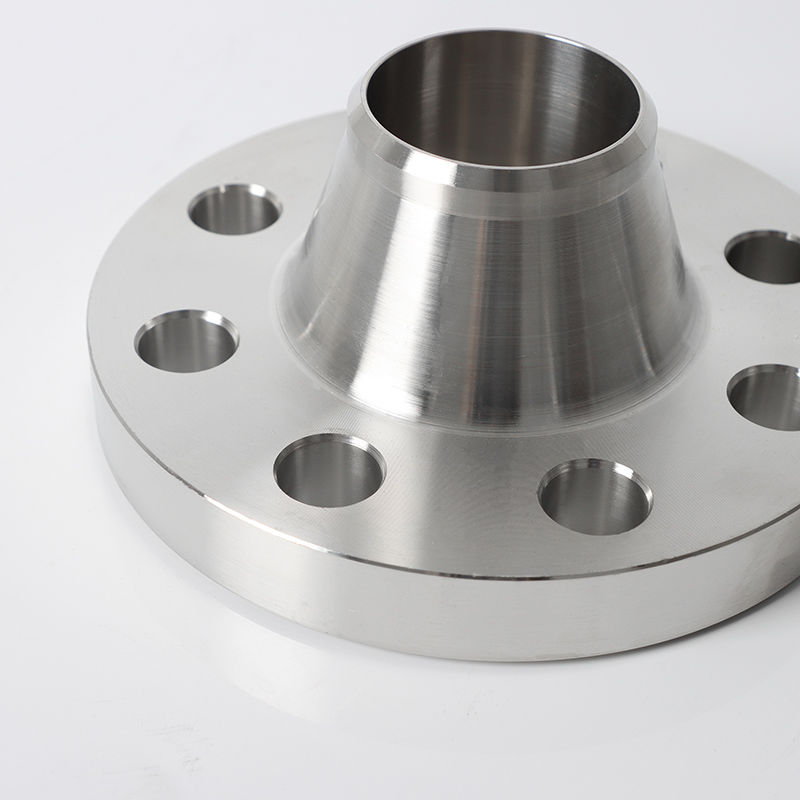

ANSI B16.5 1500 фунт из нержавеющей стали 304/316L фланец WN сварной шей

Стандарт производства:ASME B16.5 (ANSI B16.5), EN 1092-1, DIN 2627, DIN 2633, DIN 2638, ISO 7005-1, JIS B2220, GOST 12820-80, GOST 12821-80, GB/T 9112 ~ 9124, AS 4087, API 6A, NBR 6111111111111.

Материал: нержавеющая сталь: Inconsel600 (UNS NO6600), Inconsel625 (UNS NO6625), LNCOLOY800 (UNS NO8800), LNCOLOY800H (UNS NO8810), Hastelloyc-276, Hastelloyc-22, Monel400, S32205, S32750.

штат:

Количество:



Запрос цены Добавить в корзину

Модель:
WN Flange
Марка продукта:
SDFL

Описание продукта

Высококачественные кованые фланцы и фитинги труб
мы производим кованые фланцы-ваш надежный партнер по производству трубопроводов

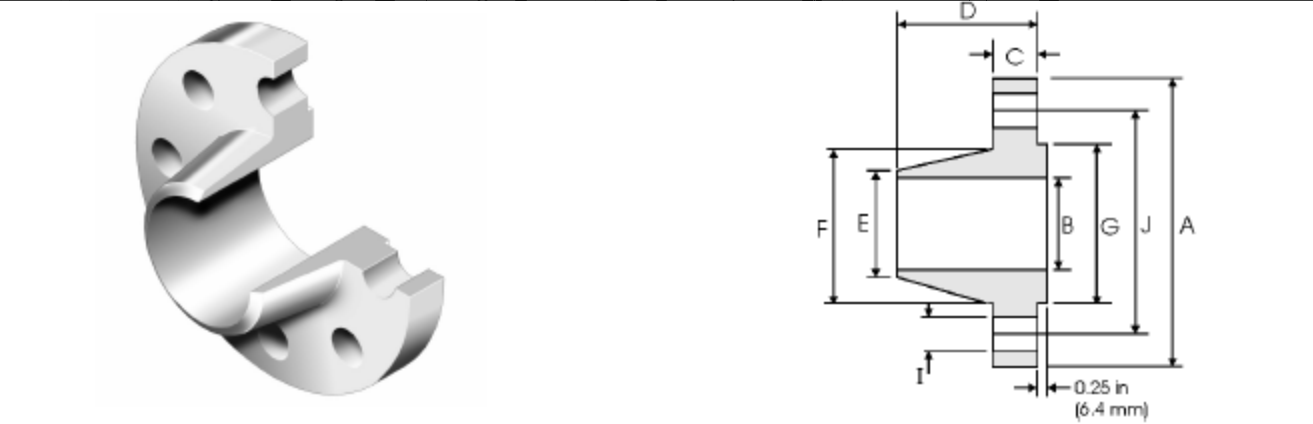

ANSI WN 1500LB

Номинальный размер		Внешний диаметр	Внутренний диаметр	Высота кольца фланца	Диаметр хаба у основания	Сварная конец OD	Толщина стенки фланца	Герметизация диаметра лица	Выпечка высоты лица	Фланец общая высота	Центральный диаметр круга	Количество отверстий для болтов	Диаметр отверстия болта
DN	NPS	A	B	C	F	E		G		D	J		I
15	1/2	120.6	15.7	22.3	38.1	21.3	5.6	35	6.4	60.45	82.6	4	22.3
20	3/4	130	20.8	25.4	44	26.7	5.9	42.9	6.4	69.85	88.9	4	22.3
25	1	149.3	26.7	28.4	52.3	33.5	6.8	50.8	6.4	73.15	101.6	4	25.4
32	1-1/4	158.7	35.1	28.4	63.5	42.2	7.1	63.5	6.4	73.15	111.3	4	25.4
40	1-1/2	177.8	40.9	31.7	69.85	48.3	7.4	73.15	6.4	82.5	124	4	28.4
50	2	215.9	52.6	38.1	104.6	60.45	7.9	91.9	6.4	101.6	165.1	8	25.4
65	2-1/2	244.3	62.7	41.1	123.9	73.15	10.5	104.6	6.4	104.6	190.5	8	28.4
80	3	266.7	78	47.7	133.3	88.9	10.9	127	6.4	177.3	203.2	8	31.7
100	4	311.1	102.4	53.8	162	114.3	11.9	157	6.4	123.9	241.3	8	35
125	5	374.6	128.3	73.15	196.8	141.2	12.9	185.7	6.4	155.4	292.1	8	41.1
150	6	393.7	154.2	82.5	228.6	168.4	14.2	215.9	6.4	171.4	317.5	12	38.1
200	8	482.6	202.7	91.9	292.1	219.2	16.5	269.7	6.4	212.8	393.7	12	44.4
250	10	584.2	254.5	107.9	368.3	273	18.5	323.8	6.4	254	482.6	12	50.8
300	12	673.1	304.8	123.9	450.8	323.8	19	381	6.4	282.4	571.5	16	53.8
350	14	749.3	336.6	133.3	495.3	355.6	19	412.7	6.4	298.4	635	16	60.5
400	16	825.5	387.4	146	552.4	406.4	19	469.9	6.4	311.1	704.8	16	66.6
450	18	914.4	438.2	162	569.9	457.2	19	533.4	6.4	327.1	774.7	16	73.2
500	20	984.2	489	177.8	641.3	508	19	584.2	6.4	355.6	831.8	16	79.3
600	24	1168.4	590.6	203.2	762	609.6	19	692.1	6.4	406.4	990.6	16	91.9

Структурные дизайнерские особенности

(1) Расширенная и утолщенная структура шеи.
Длина шеи: 30% - 50% длиннее, чем фланцевые фланцы класса 600 фунтов, значительно снижая коэффициент концентрации напряжения (≤1,2).

Улучшение толщины стенки: толщина шеи увеличивается в соответствии со стандартом ASME B16.5. Толщина шеи фланца DN100 может достигать 45 мм (всего 28 мм для 600 фунтов).

Переходная дуга: большой переход ARC RADIUS (R≥20 мм) принимается в соединении между шеей и фланцевой пластиной, чтобы избежать мутации стресса.

(2) Высокая -
стандартная конфигурация поверхностного кольца с точностью герметизации (RTJ):

Используется восьмиугольная канавка, соответствующая Rx -тип или RX - тип металлических кольцевых прокладок.

Шероховатость поверхности герметичной поверхности Ra≤1,6 мкм (обработка зеркала - уровня).

Повышенное лицо (RF) Необязательно: используется только для не -критической жидкой среды, и его необходимо сопоставить со спиралью высокого давления - прокладки для раны (например, 316L + гибкий графит).
