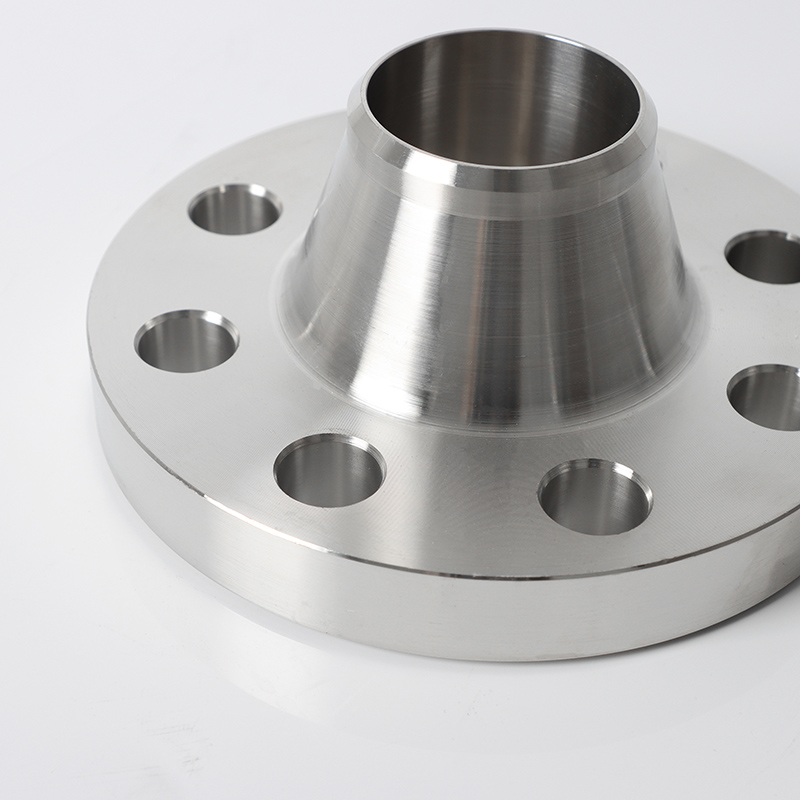

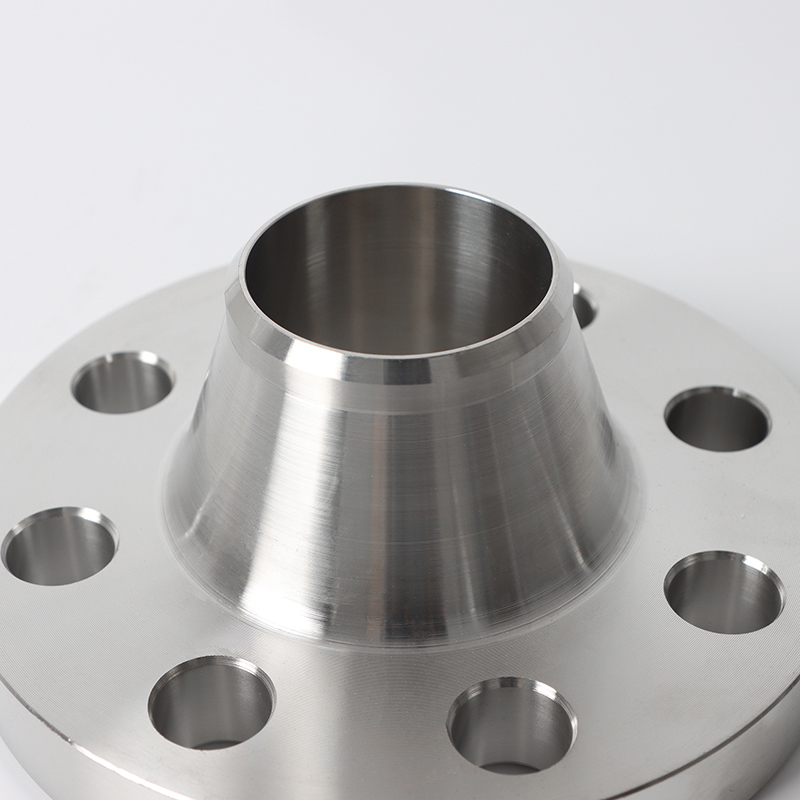

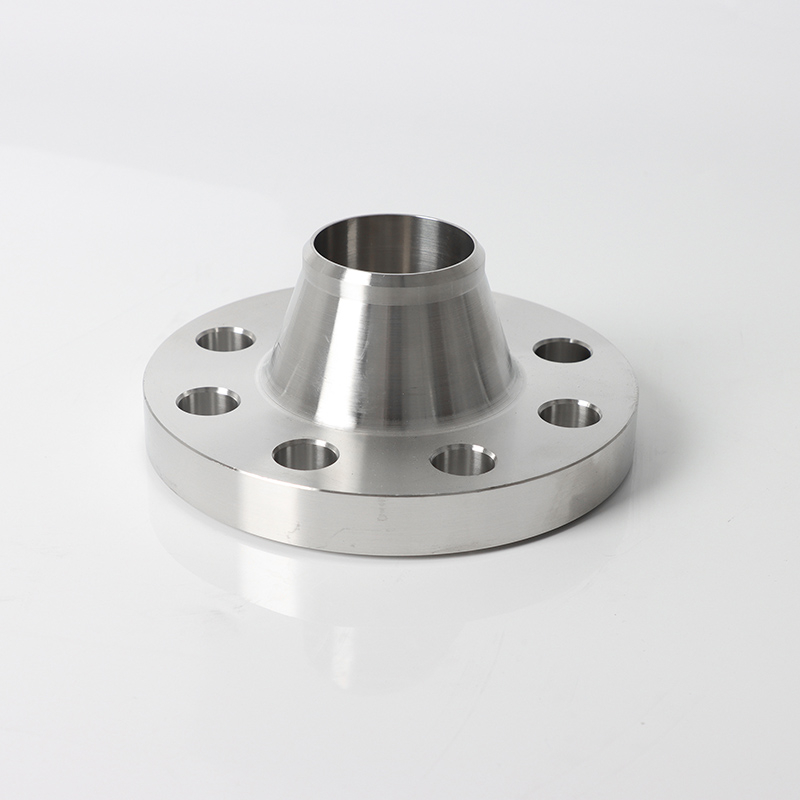

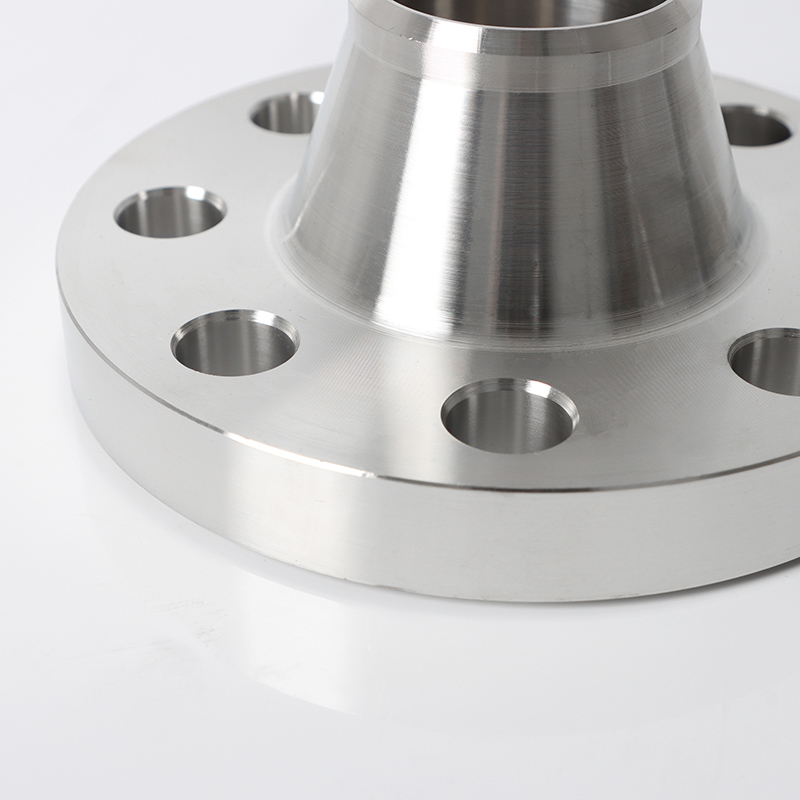

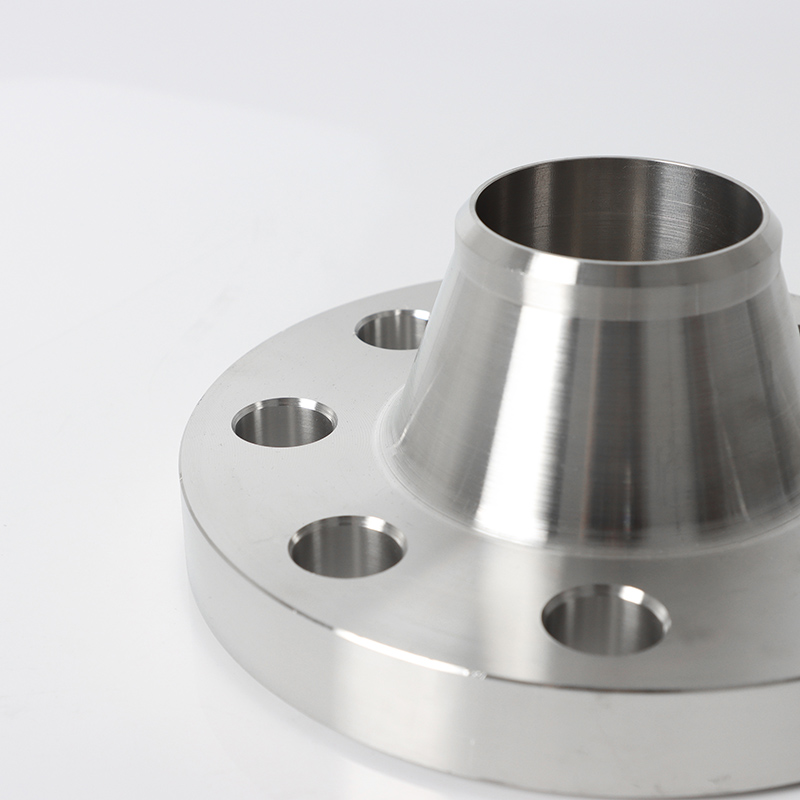

ANSI B16.5 900LB Шаровой фланце

Высококачественные кованые фланцы и фитинги труб
мы производим кованые фланцы-ваш надежный партнер по производству трубопроводов

Номинальный размер		Внешний диаметр	Внутренний диаметр	Высота кольца фланца	Диаметр хаба у основания	Сварная конец OD	Толщина стенки фланца	Герметизация диаметра лица	Выпечка высоты лица	Фланец общая высота	Центральный диаметр круга	Количество отверстий для болтов	Диаметр отверстия болта
DN	NPS	A	B	C	F	E		G		D	J		I
15	1/2	120.6	15.7	22.3	38.1	21.3	5.6	35	6.4	60.45	82.6	4	22.3
20	3/4	130	20.8	25.4	44	26.7	5.9	42.9	6.4	69.85	88.9	4	22.3
25	1	149.3	26.7	28.4	52.3	33.5	6.8	50.8	6.4	73.15	101.6	4	25.4
32	1-1/4	158.7	35.1	28.4	63.5	42.2	7.1	63.5	6.4	73.15	111.3	4	25.4
40	1-1/2	177.8	40.9	31.7	69.85	48.3	7.4	73.15	6.4	82.5	124	4	28.4
50	2	215.9	52.6	38.1	104.6	60.45	7.9	91.9	6.4	101.6	165.1	8	25.4
65	2-1/2	244.3	62.7	41.1	123.9	73.15	10.5	104.6	6.4	104.6	190.5	8	28.4
80	3	241.3	78	38.4	127	88.9	10.9	127	6.4	101.6	190.5	8	25.4
100	4	292.1	102.4	44.4	158.7	114.3	11.9	157.2	6.4	114.3	234.9	8	31.7
125	5	349.2	128.3	50.8	190.5	141.2	12.9	185.7	6.4	127	279.4	8	35
150	6	381	154.2	55.6	234.9	168.4	14.2	215.9	6.4	139.7	317.5	12	31.7
200	8	469.9	202.7	63.5	298.4	219.2	16.5	269.7	6.4	162	393.7	12	38.1
250	10	546.1	254.5	69.85	368.3	273	18.5	323.8	6.4	184.1	469.9	16	38.1
300	12	609.6	304.8	79.25	419.1	323.8	19	381	6.4	200.1	533.4	20	38.1
350	14	641.3	336.6	85.8	450.8	355.6	19	412.7	6.4	212.8	558.8	20	41.1
400	16	704.8	387.4	88.9	508	406.4	19	469.9	6.4	215.9	615.9	20	44.4
450	18	787.4	438.2	101.6	565.1	457.2	19	533.4	6.4	228.6	685.8	20	50.8
500	20	857.2	489	107.9	622.3	508	19	584.2	6.4	247.6	749.3	20	53.8
600	24	1041.4	590.6	139.7	749.3	609.6	19	692.1	6.4	292.1	901.7	20	66.6

Химические случаи трубопровода

(1) Система трубопроводов реактора высокого давления
Типичная среда: водород (реакция гидрогенизации), этилена (реакция полимеризации)
Технические
растворы Завод, с конструктивным давлением 6,3 МПа @ 350 ℃
: хром-
молибденовая
сталь A182 F11/F22 (устойчивая к водородному треску
(2) Транспортировка коррозийных средств
Специальные условия труда:
98% трубопровод серной кислоты: Hastelloy C276 Фланец + PTFE
подкладка

Специальные решения для рабочих условий
