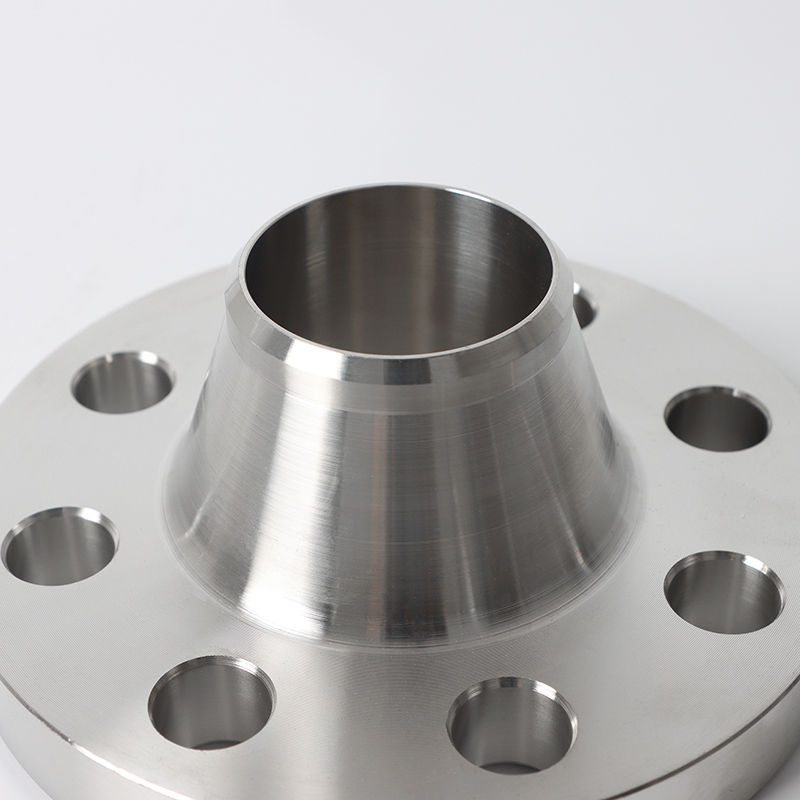

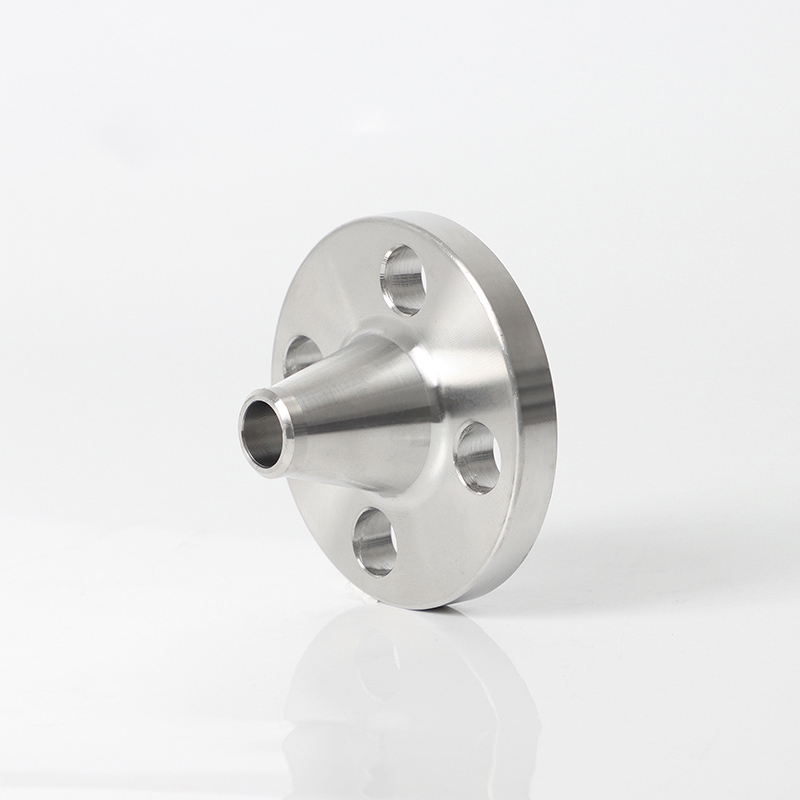

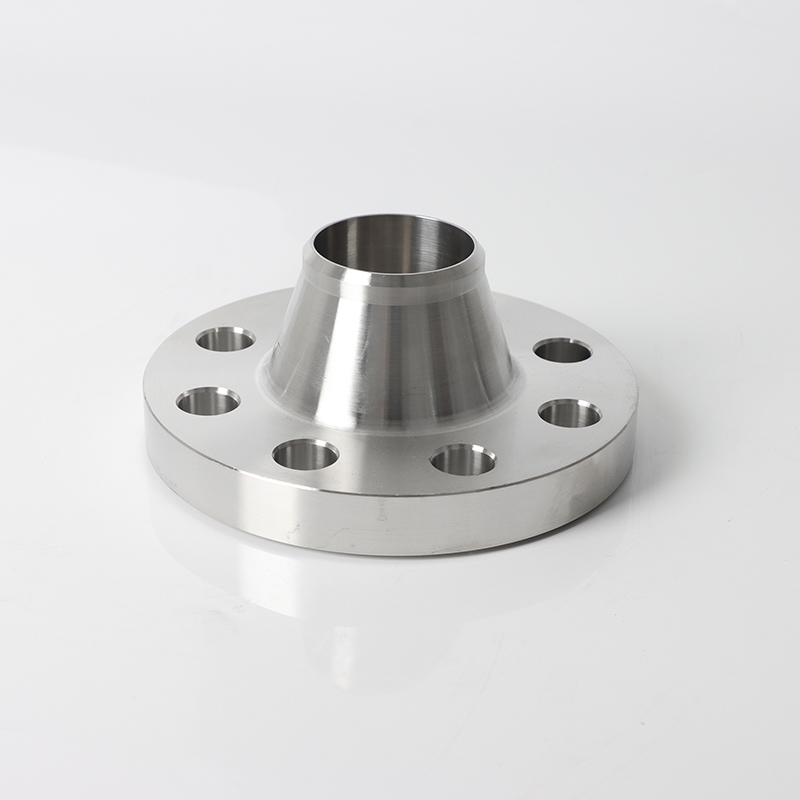

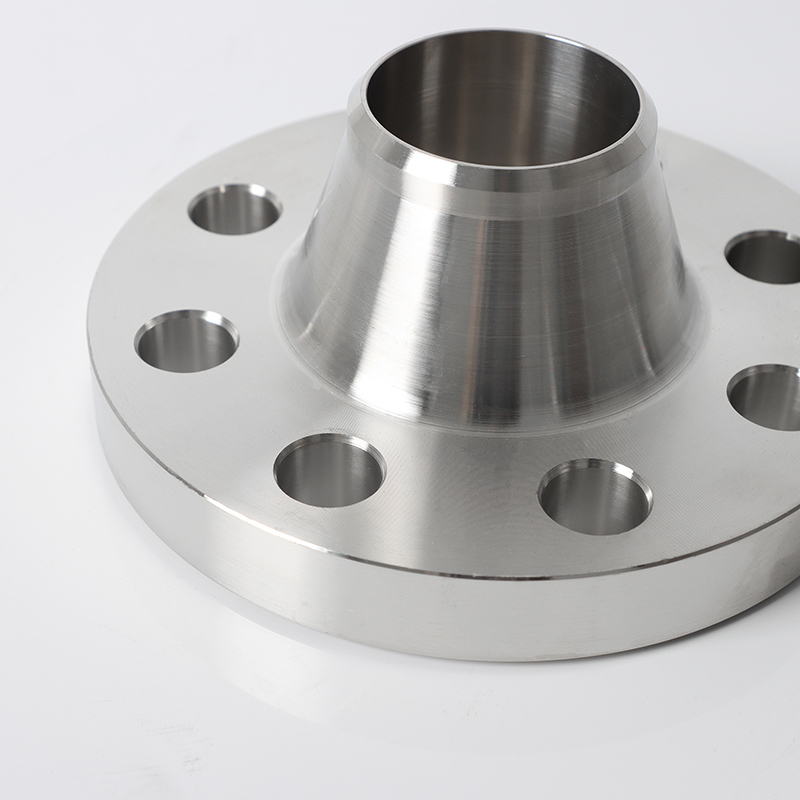

ANSI B16.5 400LB 304 НЕПРАВИЛЬНАЯ СТАЛЬНАЯ СТАЛЬНАЯ СТАЛЬНА

Высококачественные кованые фланцы и фитинги труб
мы производим кованые фланцы-ваш надежный партнер по производству трубопроводов

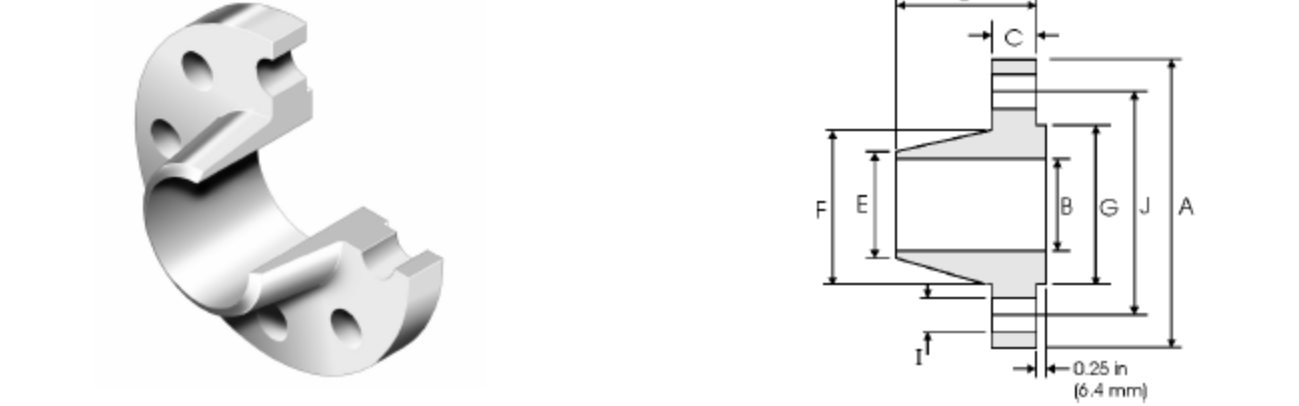

Номинальный размер		Внешний диаметр	Внутренний диаметр	Высота кольца фланца	Диаметр хаба у основания	Сварная конец OD	Толщина стенки фланца	Герметизация диаметра лица	Выпечка высоты лица	Фланец общая высота	Центральный диаметр круга	Количество отверстий для болтов	Диаметр отверстия болта
DN	NPS	A	B	C	F	E		G		D	J		I
15	1/2	95.3	15.7	14.2	38.1	21.3	5.6	35	6.4	52.3	66.5	4	15.7
20	3/4	117.3	20.8	15.7	47.8	26.7	5.9	42.9	6.4	57.2	82.6	4	19.1
25	1	124	26.7	17.5	53.8	33.5	6.8	50.8	6.4	62	88.9	4	19.1
32	1-1/4	133.4	35.1	20.6	63.5	42.2	7.1	63.5	6.4	66.6	98.6	4	19.1
40	1-1/2	155.4	40.9	22.4	69.9	48.3	7.4	73.2	6.4	69.9	114.3	4	22.4
50	2	165.1	52.6	25.4	84.1	60.5	7.9	91.9	6.4	73.2	127	8	19.1
65	2-1/2	190.5	62.7	28.4	100.1	73.2	10.5	104.6	6.4	79.3	149.4	8	22.4
80	3	209.6	78	31.8	117.3	88.9	10.9	127	6.4	82.6	168.1	8	22.4
90	3-1/2	228.6	90.2	35.1	133.4	101.6	11.4	139.7	6.4	85.9	184.2	8	25.4
100	4	254	102.4	35.1	146.1	114.3	11.9	157.2	6.4	88.9	200.2	8	25.4
125	5	279.4	128.3	38.1	177.8	141.2	12.9	185.7	6.4	101.6	235	8	25.4
150	6	317.5	154.2	41.1	206.2	168.4	14.2	215.9	6.4	103.1	269.7	12	25.4
200	8	381	202.7	47.8	260.4	219.2	16.5	269.7	6.4	117.3	330.2	12	28.4
250	10	444.5	254.5	53.8	320.5	273	18.5	323.8	6.4	124	387.4	16	31.8
300	12	520.7	304.8	57.2	374.7	323.8	19	381	6.4	136.7	450.9	16	35.1
350	14	584.2	336.6	60.5	425.5	355.6	19	412.7	6.4	149.4	514.4	20	35.1
400	16	647.7	387.4	63.5	482.6	406.4	19	469.9	6.4	152.4	571.5	20	38.1
450	18	711.2	438.2	66.6	533.4	457.2	19	533.4	6.4	165.1	628.7	24	38.1
500	20	774.7	489	69.9	587.2	508	19	584.2	6.4	168.1	685.8	24	41.1
600	24	914.4	590.6	76.2	701.5	609.6	19	692.1	6.4	174.8	812.8	24	47.8

Приложение

На бережке/морском сборе нефтяного и газового сбора
и Прокладка, встречаясь с спецификацией оборудования оборудования для скважины API 6A,
транспортных
трубопроводов
.
необходима
после сварки для устранения
сварки
остаточного
напряжения A350 LF3 (-196 ℃ Тест удара прошел)
.
Продолжающуюся конструкцию удлиненной шеи (≥ 2 раза больше толщины стенки трубы), чтобы уменьшить низкую температуру холодного напряжения.
Принимает вакуум - фланце с холодной изоляционной структурой с вакуумной оболочкой.
