TH FLANGE
SDFL

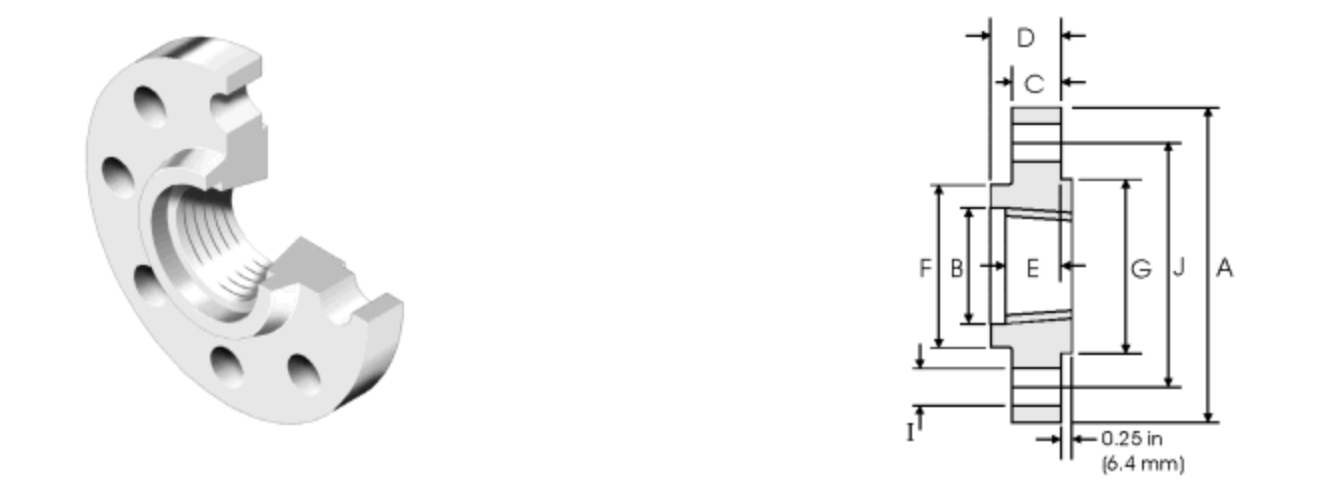

| Номинальный размер | Внешний диаметр | Центральный диаметр круга | Диаметр отверстия болта | Количество отверстий для болтов | Внутренний диаметр | Высота кольца фланца | Сварная канавка диаметр | Фланец общая высота | Герметизация диаметра лица | Выпечка высоты лица | |
| DN | NPS | A | J | I | E | Ｃ | Ｆ | D | G | ||
| 15 | 1/2 | 120.6 | 82.6 | 22.4 | 4 | 17 | 22.4 | 38.1 | 31.7 | 35.1 | 6.4 |
| 20 | 3/4 | 130 | 88.9 | 22.4 | 4 | 22.5 | 25.4 | 44.4 | 35 | 42.9 | 6.4 |
| 25 | 1 | 149.3 | 101.6 | 25.4 | 4 | 29 | 28.4 | 52.3 | 41.1 | 50.8 | 6.4 |
| 32 | 1-1/4 | 158.7 | 111.3 | 25.4 | 4 | 37.5 | 28.4 | 63.5 | 41.1 | 63.5 | 6.4 |
| 40 | 1-1/2 | 177.8 | 124 | 28.4 | 4 | 43.5 | 31.7 | 69.85 | 44.5 | 73.15 | 6.4 |
| 50 | 2 | 215.9 | 165.1 | 25.4 | 8 | 55 | 38.1 | 104.6 | 57.15 | 91.9 | 6.4 |
| 65 | 2-1/2 | 244.3 | 190.5 | 28.4 | 8 | 71 | 41.1 | 123.9 | 63.5 | 104.6 | 6.4 |
| 80 | 3 | 241.3 | 190.5 | 25.4 | 8 | 83.5 | 38.1 | 127 | 53.8 | 127 | 6.4 |
| 100 | 4 | 292.1 | 234.9 | 31.7 | 8 | 108.5 | 44.4 | 158.7 | 69.85 | 157.2 | 6.4 |
| 125 | 5 | 349.2 | 279.4 | 35 | 8 | 134 | 50.8 | 190.5 | 79.25 | 185.7 | 6.4 |
| 150 | 6 | 381 | 317.5 | 31.7 | 12 | 159.5 | 55.6 | 234.9 | 85.8 | 215.9 | 6.4 |
Описание материала сценария приложения
(1) Соответствует ANSI B16.5, ASME B16.47, DIN, JIS и другими стандартами для обеспечения взаимозаменяемости.
Разнообразные материалы:
(1) нержавеющая сталь (304/316/316L): устойчивая к коррозии, подходящая для химической и пищевой промышленности.
(2) Углеродная сталь (A105): экономичная и долговечная, подходит для общих промышленных трубопроводов.
(3) Сплава Слисты (F11/F22): устойчиво к высокой температуре и высоким давлению, подходящей для энергетической отрасли.
Основные определения и стандартные спецификации

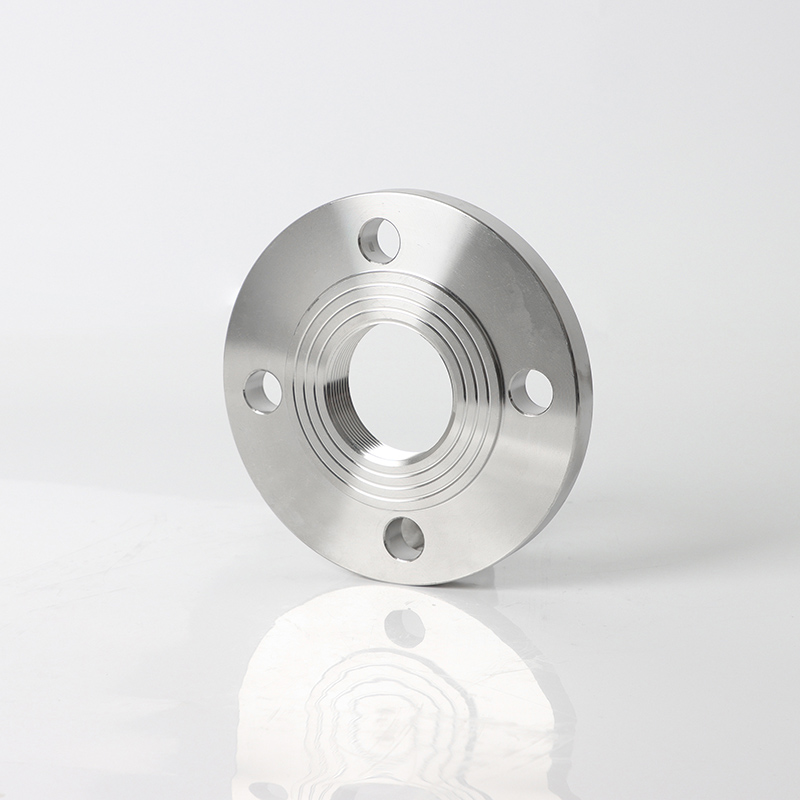

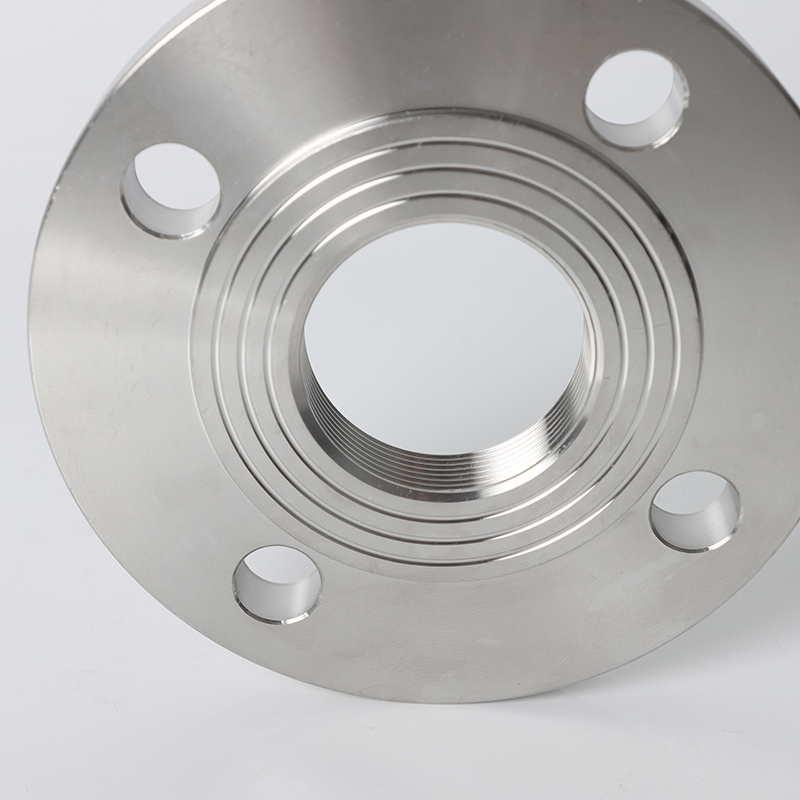

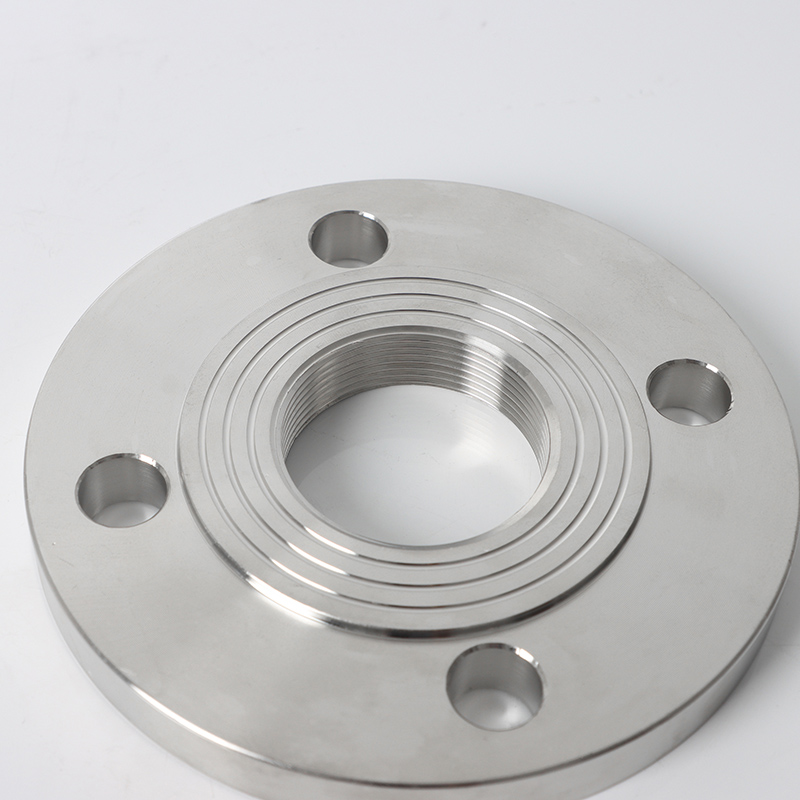

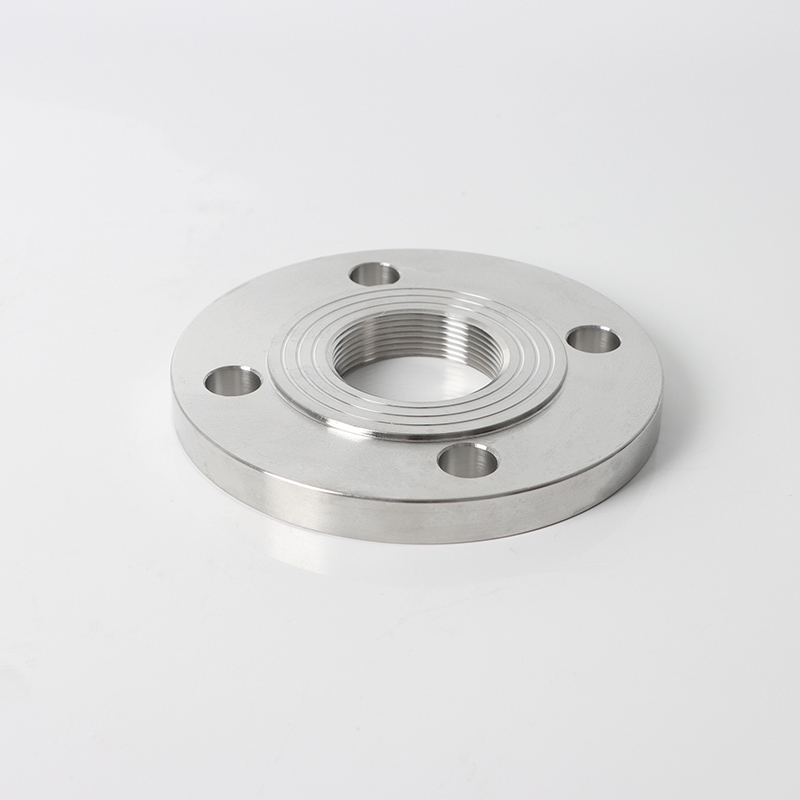

TH ANSI 900LB-фланца представляет собой фланцевый фланец с резьбой высокого давления, который строго соответствует стандарту ASME B16.5. Ключевые особенности следующие:
Оценка давления: класс 900LB (соответствующий PN15 ~ PN65, приблизительно 15,3 МПа)
Метод подключения: шейка фланца имеет внутренние резьбы (NPT/BSPT), которые непосредственно ввинчиваются во внешние резьбы трубопровода
Тип поверхности герметизации:
Выпуклая поверхность (RF): Стандартная металлическая прокладка (например, обернутая прокладка) требуется
Кольцевая поверхность соединения (RTJ): используется для экстремальных условий высокого давления (требуется специальный заказ)
