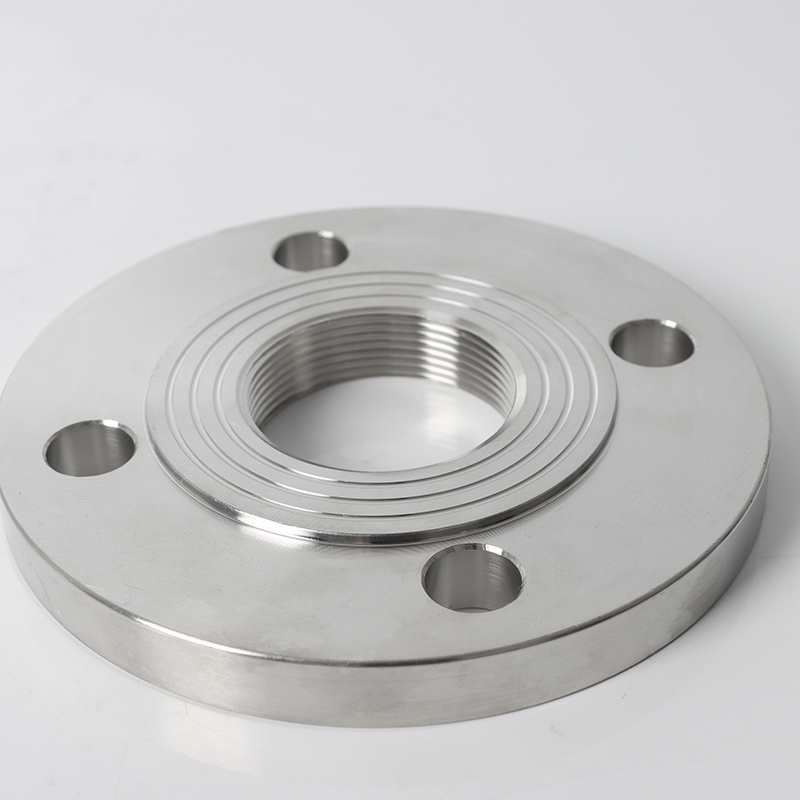

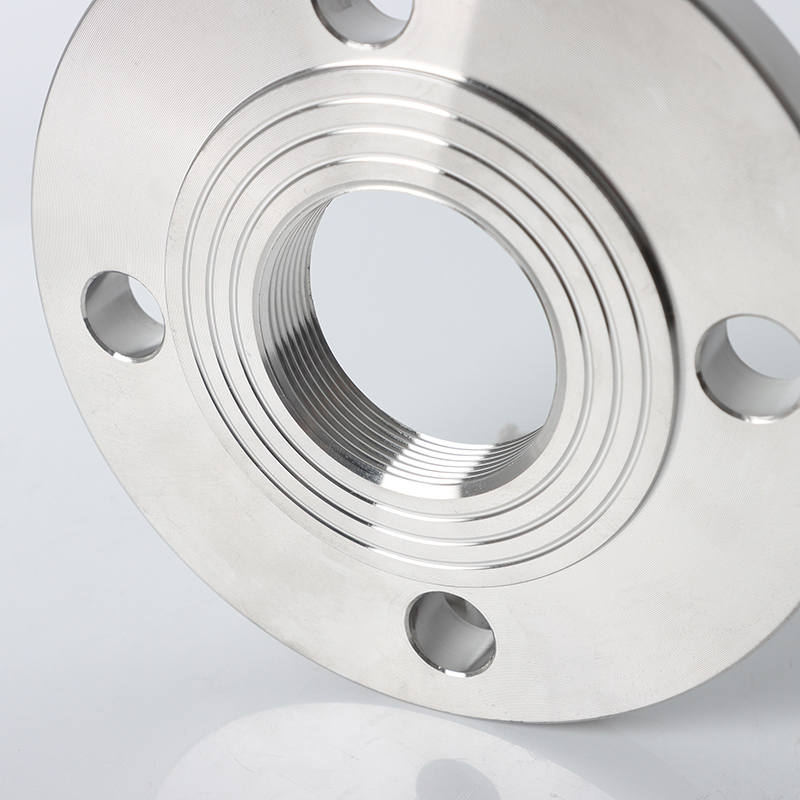

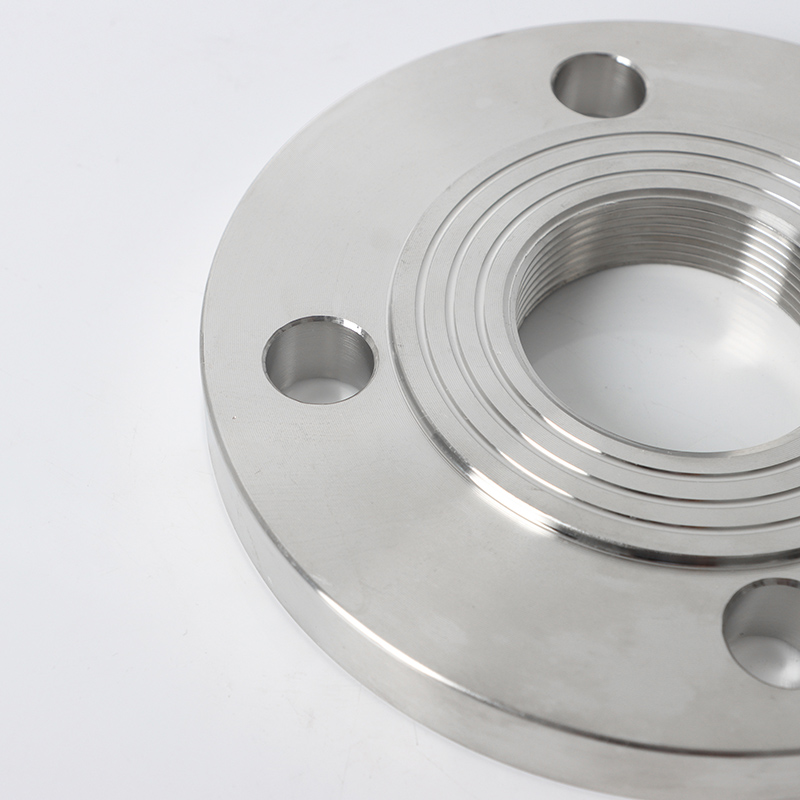

TH FLANGE
SDFL

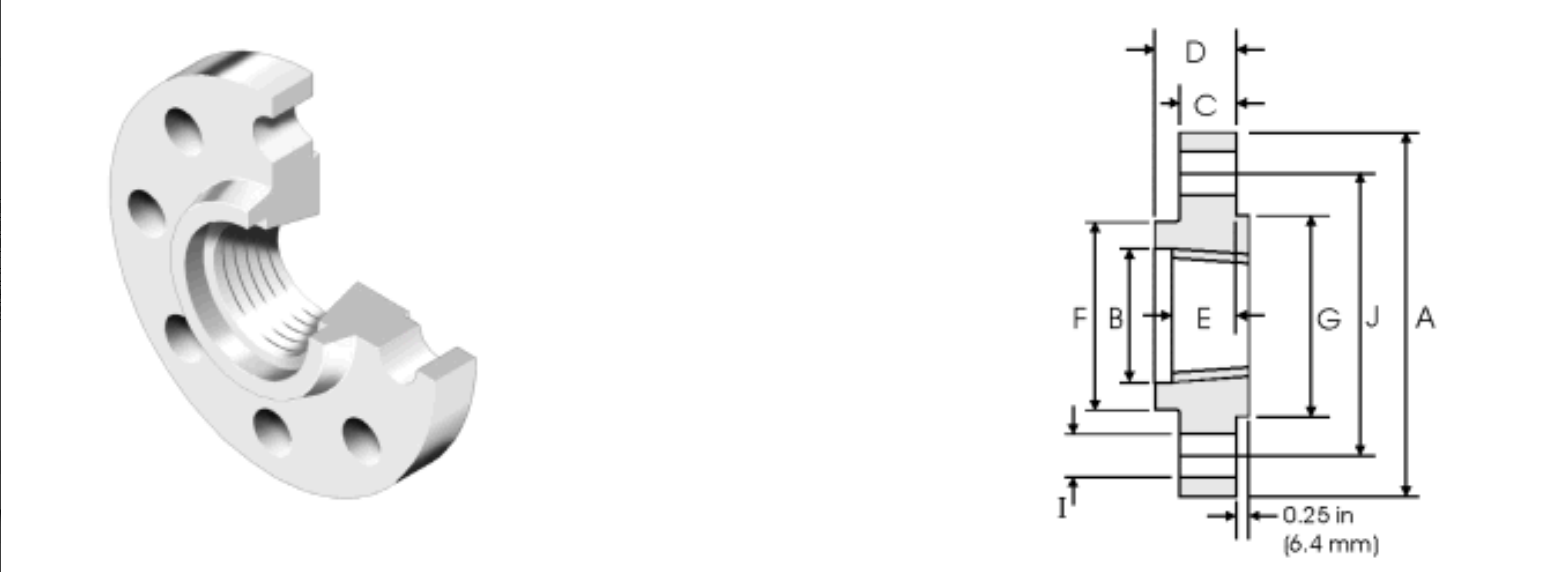

| Номинальный размер | Внешний диаметр | Центральный диаметр круга | Диаметр отверстия болта | Количество отверстий для болтов | Внутренний диаметр | Высота кольца фланца | Сварная канавка диаметр | Фланец общая высота | Герметизация диаметра лица | Выпечка высоты лица | |
| DN | NPS | A | J | I | E | C | F | D | G | 6.4 | |
| 15 | 1/2 | 120.6 | 82.6 | 22.4 | 4 | 17 | 22.4 | 38.1 | 31.7 | 35.1 | 6.4 |
| 20 | 3/4 | 130 | 88.9 | 22.4 | 4 | 22.5 | 25.4 | 44.4 | 35 | 42.9 | 6.4 |
| 25 | 1 | 149.3 | 101.6 | 25.4 | 4 | 29 | 28.4 | 52.3 | 41.1 | 50.8 | 6.4 |
| 32 | 1-1/4 | 158.7 | 111.3 | 25.4 | 4 | 37.5 | 28.4 | 63.5 | 41.1 | 63.5 | 6.4 |
| 40 | 1-1/2 | 177.8 | 124 | 28.4 | 4 | 43.5 | 31.7 | 69.85 | 44.5 | 73.15 | 6.4 |
| 50 | 2 | 215.9 | 165.1 | 25.4 | 8 | 55 | 38.1 | 104.6 | 57.15 | 91.9 | 6.4 |
| 65 | 2-1/2 | 244.3 | 190.5 | 28.4 | 8 | 71 | 41.1 | 123.9 | 63.5 | 104.6 | 6.4 |
Технология усиления потока:
Процесс холодного проката: 40% увеличение прочности по сравнению с резьбой.
Обработка лазерной оболочки: стеллит 6 сплав с сплава, устойчивая к износ.
Запечатывание инноваций:
Биметаллическая самостоятельная прокладка: чем выше давление, тем сильнее производительность герметизации (применимо к поверхности RTJ)
Уплотнение нано -покрытия: наносяное распыление графеновое покрытие достигает нулевой утечки
Код дизайна
Расчет толщины стенки в соответствии с формулой ASME B16.34: T ≥ (P × D)/(2S × E+0,8p)
Длина взаимодействия с потоком ≥ 1,5 раза номинальный диаметр (DN40 требует ≥ 60 мм)
Нагрузка на болот силового контроля предварительного затягивания рассчитывается в соответствии с Приложением O of ASME PCC-1
NDE тестирование 100% ультразвуковое тестирование (UT)+Пенетрантовые тестирование жидкости (PT)
| Номинальный размер | Внешний диаметр | Центральный диаметр круга | Диаметр отверстия болта | Количество отверстий для болтов | Внутренний диаметр | Высота кольца фланца | Сварная канавка диаметр | Фланец общая высота | Герметизация диаметра лица | Выпечка высоты лица | |
| DN | NPS | A | J | I | E | C | F | D | G | 6.4 | |
| 15 | 1/2 | 120.6 | 82.6 | 22.4 | 4 | 17 | 22.4 | 38.1 | 31.7 | 35.1 | 6.4 |
| 20 | 3/4 | 130 | 88.9 | 22.4 | 4 | 22.5 | 25.4 | 44.4 | 35 | 42.9 | 6.4 |
| 25 | 1 | 149.3 | 101.6 | 25.4 | 4 | 29 | 28.4 | 52.3 | 41.1 | 50.8 | 6.4 |
| 32 | 1-1/4 | 158.7 | 111.3 | 25.4 | 4 | 37.5 | 28.4 | 63.5 | 41.1 | 63.5 | 6.4 |
| 40 | 1-1/2 | 177.8 | 124 | 28.4 | 4 | 43.5 | 31.7 | 69.85 | 44.5 | 73.15 | 6.4 |
| 50 | 2 | 215.9 | 165.1 | 25.4 | 8 | 55 | 38.1 | 104.6 | 57.15 | 91.9 | 6.4 |
| 65 | 2-1/2 | 244.3 | 190.5 | 28.4 | 8 | 71 | 41.1 | 123.9 | 63.5 | 104.6 | 6.4 |
Технология усиления потока:
Процесс холодного проката: 40% увеличение прочности по сравнению с резьбой.
Обработка лазерной оболочки: стеллит 6 сплав с сплава, устойчивая к износ.
Запечатывание инноваций:
Биметаллическая самостоятельная прокладка: чем выше давление, тем сильнее производительность герметизации (применимо к поверхности RTJ)
Уплотнение нано -покрытия: наносяное распыление графеновое покрытие достигает нулевой утечки
Код дизайна
Расчет толщины стенки в соответствии с формулой ASME B16.34: T ≥ (P × D)/(2S × E+0,8p)
Длина взаимодействия с потоком ≥ 1,5 раза номинальный диаметр (DN40 требует ≥ 60 мм)
Нагрузка на болот силового контроля предварительного затягивания рассчитывается в соответствии с Приложением O of ASME PCC-1
NDE тестирование 100% ультразвуковое тестирование (UT)+Пенетрантовые тестирование жидкости (PT)
