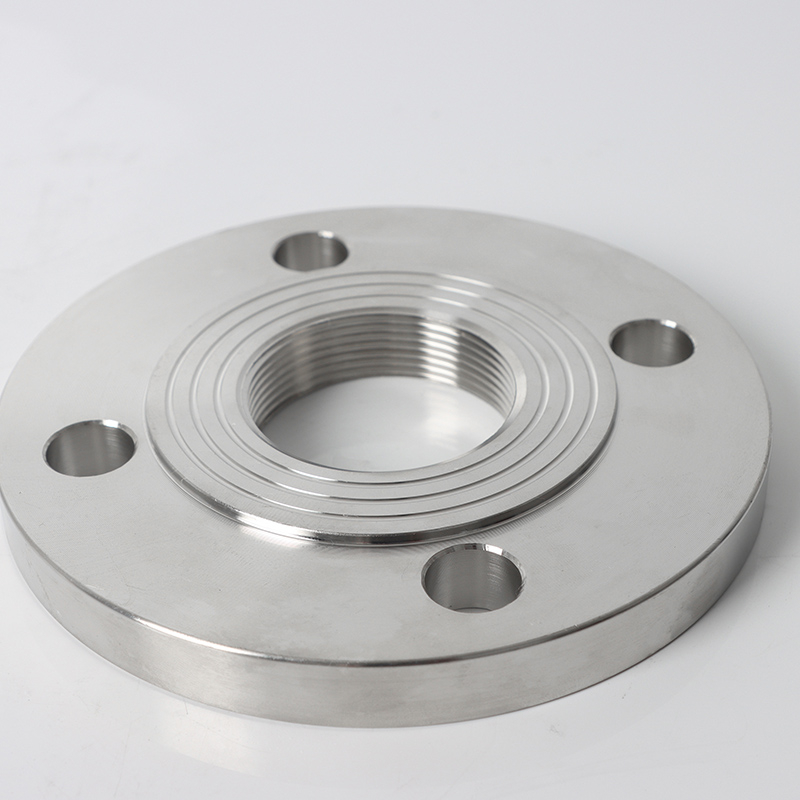

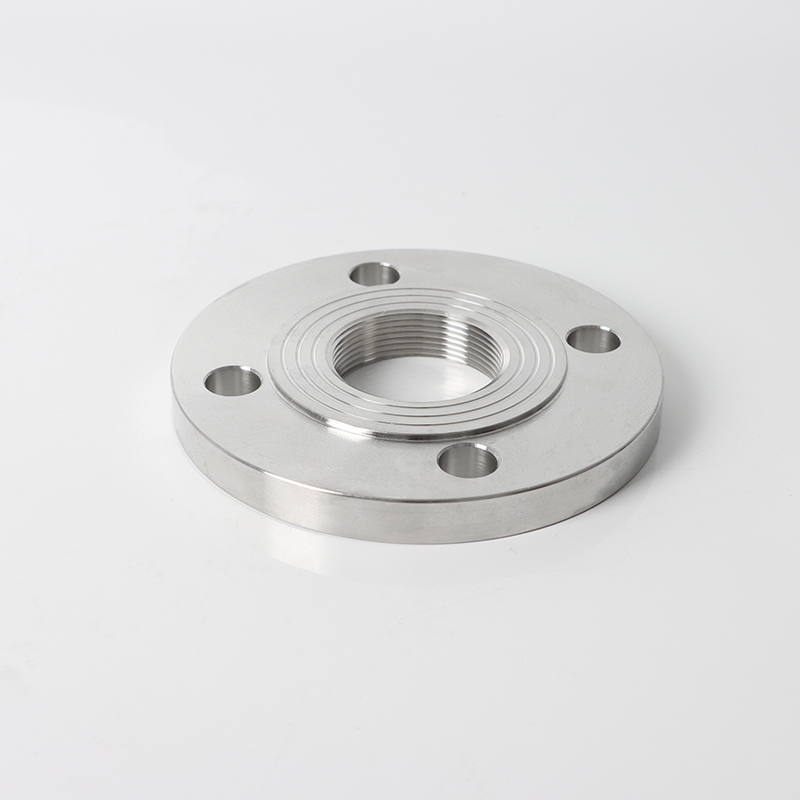

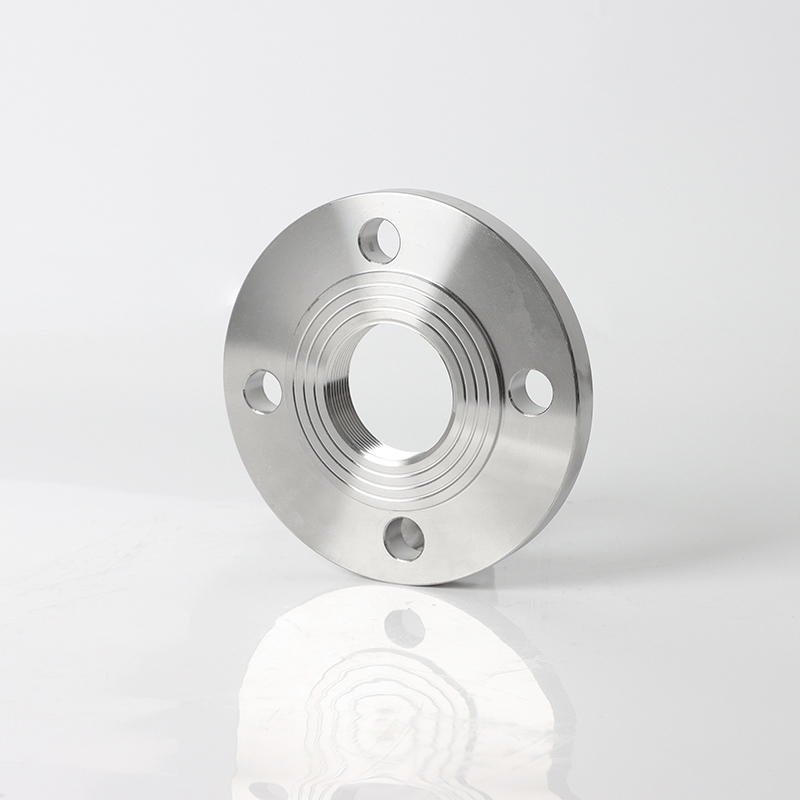

TH FLANGE
SDFL

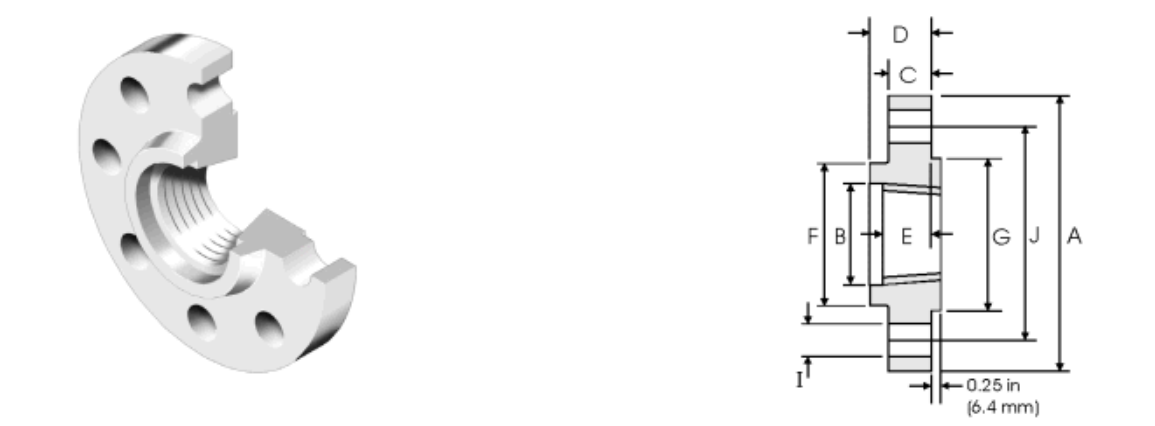

| Номинальный размер | Внешний диаметр | Центральный диаметр круга | Диаметр отверстия болта | Количество отверстий для болтов | Внутренний диаметр | Высота кольца фланца | Сварная канавка диаметр | Фланец общая высота | Герметизация диаметра лица | Выпечка высоты лица | |
| DN | NPS | A | J | I | E | C | F | D | G | ||
| 15 | 1/2 | 95.3 | 66.5 | 15.7 | 4 | 17 | 14.2 | 38.1 | 22.4 | 35.1 | 6.4 |
| 20 | 3/4 | 117.3 | 82.6 | 19.1 | 4 | 22.5 | 15.7 | 47.7 | 25.4 | 42.9 | 6.4 |
| 25 | 1 | 124 | 88.9 | 19.1 | 4 | 29 | 17.5 | 53.8 | 26.9 | 50.8 | 6.4 |
| 32 | 1-1/4 | 133.4 | 98.6 | 19.1 | 4 | 37.5 | 20.6 | 63.5 | 28.4 | 63.5 | 6.4 |
| 40 | 1-1/2 | 155.4 | 114.3 | 22.4 | 4 | 43.5 | 22.4 | 69.85 | 31.75 | 73.15 | 6.4 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 55 | 25.4 | 84 | 36.6 | 91.9 | 6.4 |
| 65 | 2-1/2 | 190.5 | 149.4 | 22.4 | 8 | 71 | 28.4 | 100 | 41.1 | 104.6 | 6.4 |
| 80 | 3 | 209.6 | 168.1 | 22.4 | 8 | 83.5 | 31.75 | 117.3 | 46 | 127 | 6.4 |
| 90 | 3-1/2 | 228.6 | 184.2 | 25.4 | 8 | 96 | 35.1 | 133.3 | 49.3 | 139.7 | 6.4 |
| 100 | 4 | 254 | 200.1 | 25.4 | 8 | 108.5 | 35.1 | 146 | 50.8 | 157.2 | 6.4 |
| 125 | 5 | 279.4 | 234.9 | 25.4 | 8 | 134 | 38.1 | 177.8 | 53.8 | 185.7 | 6.4 |
| 150 | 6 | 317.5 | 269.7 | 25.4 | 12 | 159.5 | 41.1 | 206.2 | 57.15 | 215.9 | 6.4 |
Система трубопровода с низким давлением/малым диаметром:
(1) Обычно используется для передачи жидкостей с низким давлением, таких как вода, воздух, пара, масло и т. Д.
(2) Наиболее подходящий для трубопроводов DN15-DN100 (Half '-4 ').
(3) По сравнению с большими диаметрами, резьбовые уплотнения могут снизить риск утечки.
Установка с ограниченным пространством:
(1) Внутренний фланец резьбов напрямую подключается к трубопроводу через резьбы без сварки, подходит для узких или трудных для сварки областей
Дело, нуждающиеся в внимании:
(1) Это необходимо использовать в сочетании с заплотнением резьбового (например, Loctite), сырой лентой или металлической прокладкой для обеспечения герметизации.
(2) Долгосрочная вибрация может вызвать свободные резьбы, требуется регулярный осмотр
(3) Внутренние резьбовые фланцы обычно используются в системах среднего и низкого давления ниже класса 600 фунтов, так как высокое давление может легко вызвать утечку нити

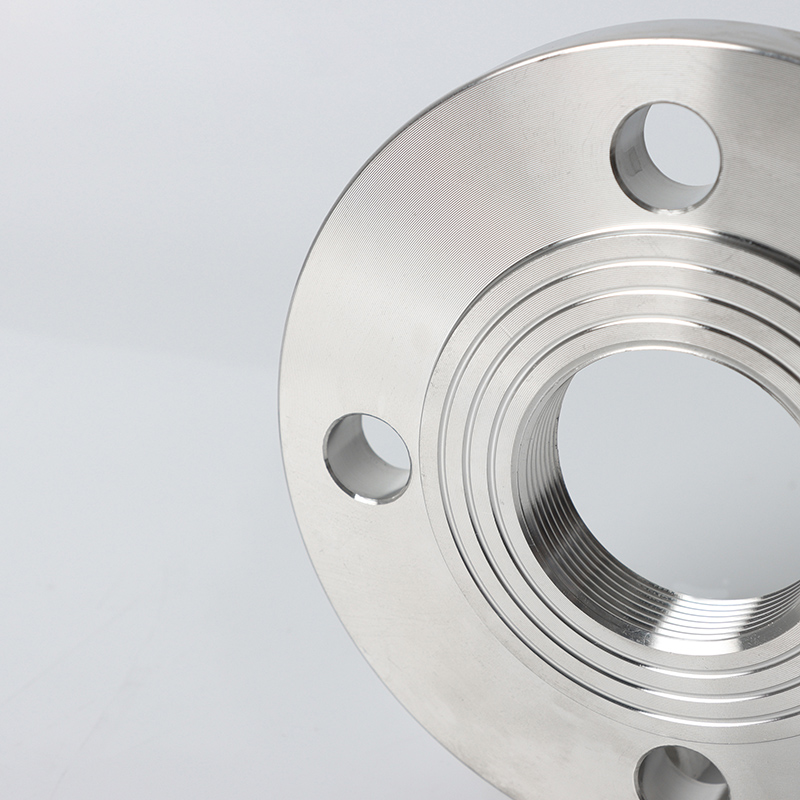

Внутренний дизайн потока:
(1) Внутреннее отверстие фланца обрабатывается с женской резьбой, которая может быть непосредственно ввинчена в мужские резьбы или фитинги без сварки.
Фланец лица типа:
(1) Плоская поверхность (FF): подходящее для не критических применений.
(2) RF (приподнятая поверхность): оснащено канавками уплотнения прокладки для повышения производительности герметизации.
