| Количество: | |
|---|---|

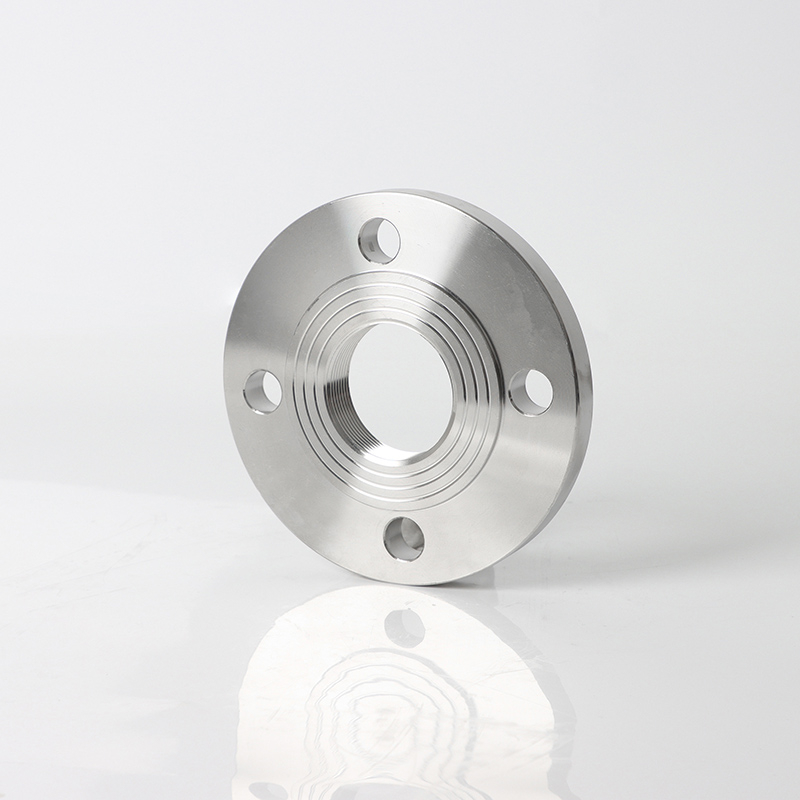

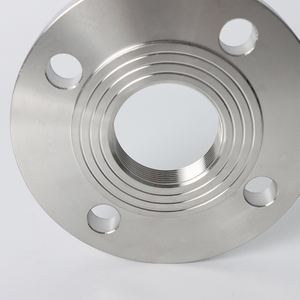

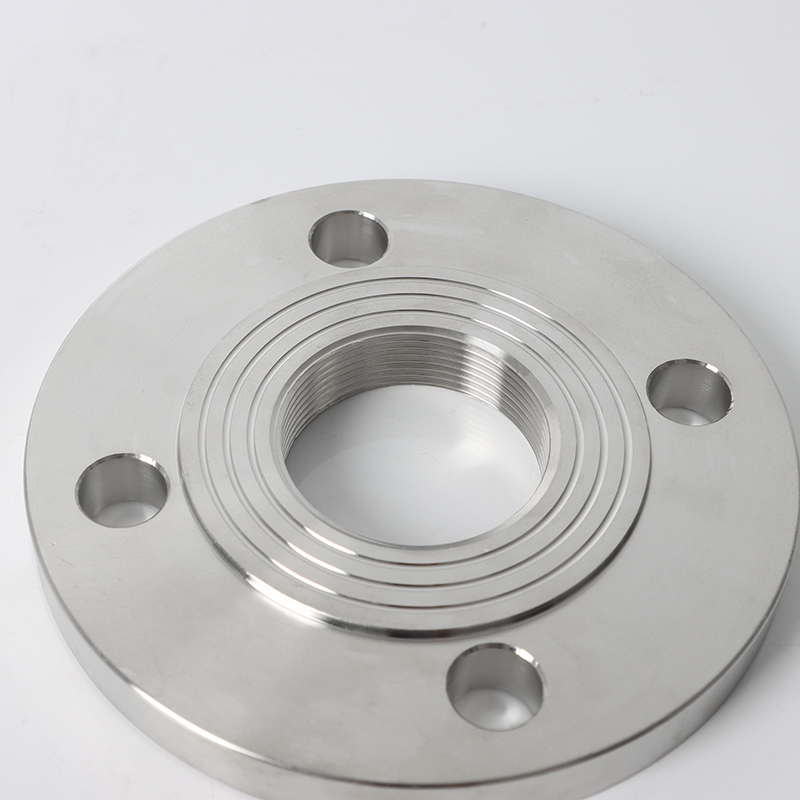

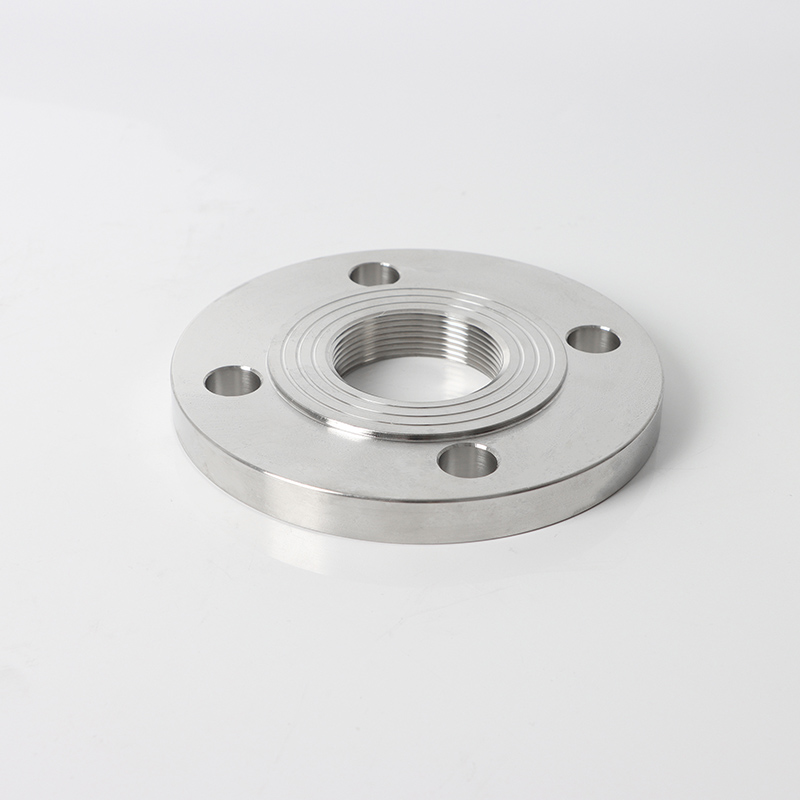

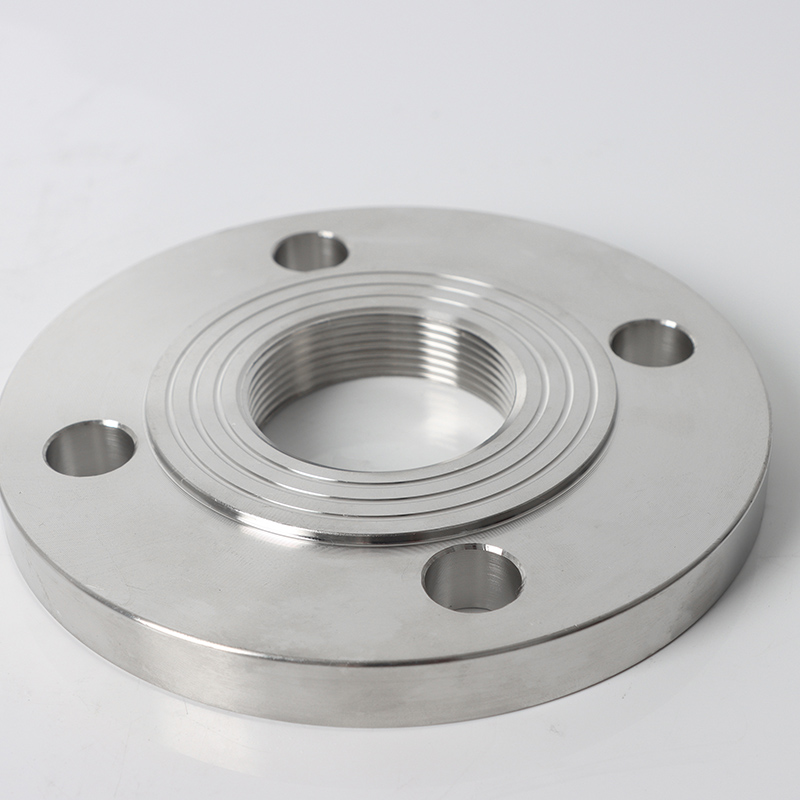

TH FLANGE
SDFL

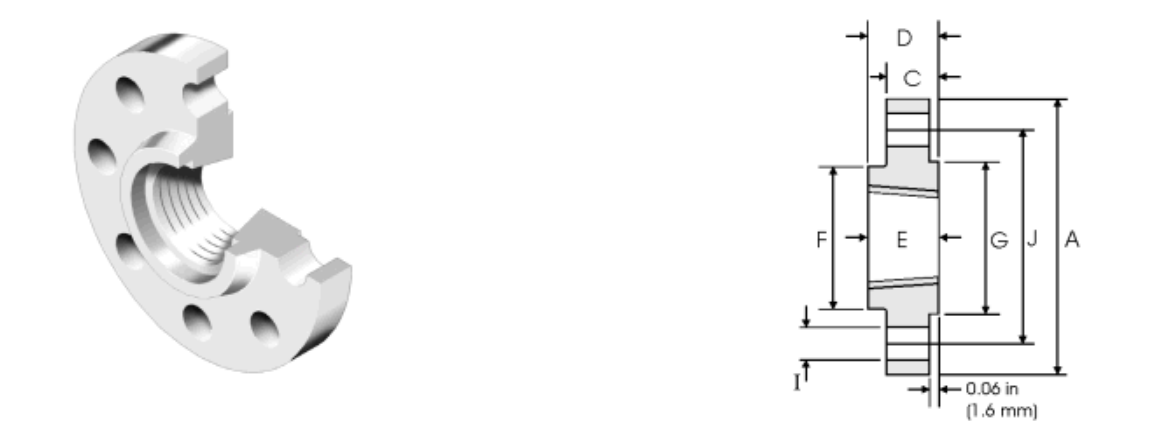

| Номинальный размер | Внешний диаметр | Центральный диаметр круга | Диаметр отверстия болта | Количество отверстий для болтов | Внутренний диаметр | Высота кольца фланца | Сварная канавка диаметр | Фланец общая высота | Герметизация диаметра лица | Выпечка высоты лица | |
| DN | NPS | A | J | I | E | C | F | D | G | ||
| 15 | 1/2 | 95.2 | 66.5 | 15.7 | 4 | 17 | 14.2 | 38.1 | 22.4 | 35.1 | 1.6 |
| 20 | 3/4 | 117.3 | 82.6 | 19.1 | 4 | 22.5 | 15.7 | 47.7 | 25.4 | 42.9 | 1.6 |
| 25 | 1 | 123.9 | 88.9 | 19.1 | 4 | 29 | 17.5 | 53.8 | 26.9 | 50.8 | 1.6 |
| 32 | 1-1/4 | 133.3 | 98.6 | 19.1 | 4 | 37.5 | 19 | 63.5 | 26.9 | 63.5 | 1.6 |
| 40 | 1-1/2 | 155.4 | 114.3 | 22.4 | 4 | 43.5 | 20.6 | 69.85 | 30.2 | 73.15 | 1.6 |
| 50 | 2 | 165.1 | 127 | 19.1 | 8 | 55 | 22.3 | 84 | 33.2 | 91.9 | 1.6 |
| 65 | 2-1/2 | 190.5 | 149.4 | 22.4 | 8 | 71 | 25.4 | 100 | 38.1 | 104.6 | 1.6 |
| 80 | 3 | 209.5 | 168.1 | 22.4 | 8 | 83.5 | 28.4 | 117.3 | 42.9 | 127 | 1.6 |
| 90 | 3-1/2 | 228.6 | 184.2 | 22.4 | 8 | 96 | 30.2 | 133.3 | 44.4 | 139.7 | 1.6 |
| 100 | 4 | 254 | 200.1 | 22.4 | 8 | 108.5 | 31.7 | 146 | 47.7 | 157.2 | 1.6 |
| 125 | 5 | 279.4 | 234.9 | 22.4 | 8 | 134 | 35 | 177.8 | 50.8 | 185.7 | 1.6 |
| 150 | 6 | 317.5 | 269.7 | 22.4 | 12 | 159.5 | 36.5 | 206.2 | 52.3 | 215.9 | 1.6 |
Приложения
Низкие/средние давления не сдержанные системы:
(1) Приборные соединения (датчики, датчики).
(2) Системы пожарной воды (оцинкованные фланцы).
(3) Гидравлические/пневматические линии управления.
Зоны взрыва/искра сэкрас:
(1) Нефтехимические растения: избегайте сварки в легковоспламеняющихся областях.
(2) Системы вентиляционной вентиляции.
Частые точки обслуживания:
(1) Корпуса фильтров, коллекторы клапанов.
(2) Порты отбора проб в химических лабораториях.
Трубопроводы с небольшим диаметром:
(1) Оптимальные для труб DN15-DN100 (½ '-4 ').
(2) Печата резьбы снижает риск утечки по сравнению с большими диаметрами.
Характеристики
Установка без сварки:
Винты непосредственно на внешние резьбы труб (NPT/BSP).
Вибрация и риск циклической нагрузки:
(1) Потоки могут ослабить под вибрацией (требуется шкафчик резьбы).
(2) Избегайте в линиях разгрузки насоса/компрессора.
Методы герметизации резьбы:
Заявление о герметике зависит от целостности резьбы.
