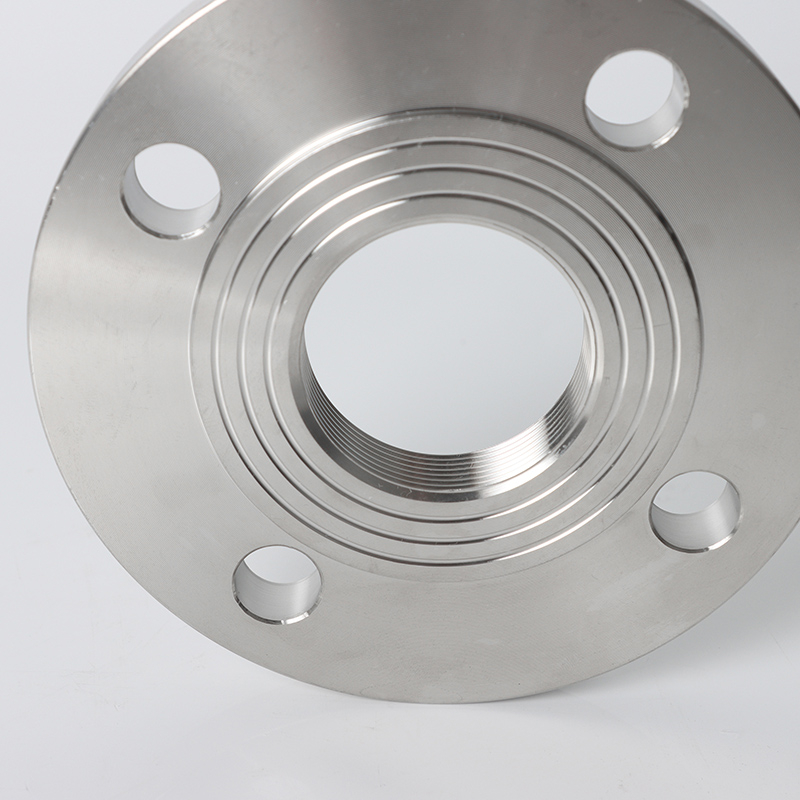

TH FLANGE
SDFL

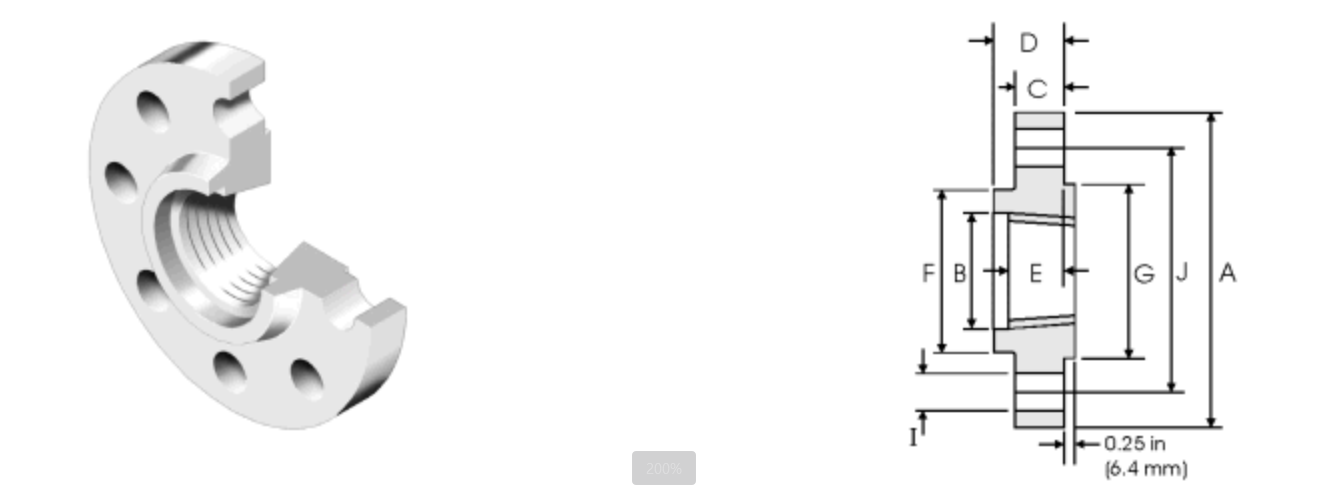

| Номинальный размер | Внешний диаметр | Центральный диаметр круга | Диаметр отверстия болта | Количество отверстий для болтов | Внутренний диаметр | Высота кольца фланца | Сварная канавка диаметр | Фланец общая высота | Герметизация диаметра лица | Выпечка высоты лица | |
| DN | NPS | Ａ | Ｊ | I | Ｅ | Ｃ | Ｆ | Ｄ | Ｇ | ||
| １５ | 1/2 | ９５．３ | ６６．５ | １５．７ | ４ | １７ | １４．２ | ３８．１ | ２２．４ | ３５．１ | ６．４ |
| ２０ | 3/4 | １１７．３ | ８２．６ | １９．１ | ４ | ２２．５ | １５．７ | ４７．８ | ２５．４ | ４２．９ | ６．４ |
| ２５ | 1 | １２４ | ８８．９ | １９．１ | ４ | ２９ | １７．５ | ５３．８ | ２６．９ | ５０．８ | ６．４ |
| ３２ | 1-1/4 | １３３．４ | ９８．６ | １９．１ | ４ | ３７．５ | ２０．６ | ６３．５ | ２８．４ | ６３．５ | ６．４ |
| ４０ | 1-1/2 | １５５．４ | １１４．３ | ２２．４ | ４ | ４３．５ | ２２．４ | ６９．８５ | ３１．７５ | ７３．１５ | ６．４ |
| ５０ | 2 | １６５．１ | １２７ | １９．１ | ８ | ５５ | ２５．４ | ８４．１ | ３６．６ | ９１．９ | ６．４ |
| ６５ | 2-1/2 | １９０．５ | １４９．４ | ２２．４ | ８ | ７１ | ２８．４ | １００．１ | ４１．１ | １０４．６ | ６．４ |
| ８０ | 3 | ２０９．６ | １６８．１ | ２２．４ | ８ | ８３．５ | ３１．７５ | １１７．３ | ４６ | １２７ | ６．４ |
| ９０ | 3-1/2 | ２２８．６ | １８４．２ | ２５．４ | ８ | ９６ | ３５．１ | １３３．４ | ４９．３ | １３９．７ | ６．４ |
| １００ | 4 | ２７３．１ | ２１５．９ | ２５．４ | ８ | １０８．５ | ３８．１ | １５２．４ | ５３．８ | １５７．２ | ６．４ |
| １２５ | 5 | ３３０．２ | ２６６．７ | ２８．４ | ８ | １３４ | ４４．５ | １８９ | ６０．４５ | １８５．７ | ６．４ |
| １５０ | ６ | ３５５．６ | ２９２．１ | ２８．４ | １２ | １５９．５ | ４７．８ | ２２２．３ | ６６．５５ | ２１５．９ | ６．４ |
Системы и сценарии промышленности промышленности приложений
(1) Нефтяная, газовая и химическая промышленность:
Импорт и экспорт небольшого оборудования: обходные соединения для насосов, клапанов и фильтров, чтобы избежать сварки, влияющих на техническое обслуживание оборудования
(2) Электрическая и энергетическая промышленность:
Вспомогательные трубопроводы ядерной энергетики: системы без уровня безопасности (такие как обход охлаждающей воды)
Тепловая система: трубопровод восстановления конденсата электростанции, температура ≤ 200 ° C
(3.)
Очистка промышленных сточных вод: кислотные фланцы (такие как Hastelloy) используются для регулирования pH трубопроводов. Мембранный модуль модуля обратного осмоса высокого давления (RO) Передний/задний трубопровод.
Оборудование для опреснения: мембранное мембранное подключение обратного осмоса (RO) (RO).
(4) Корабль и океаническая инженерия:
Оффшорные вспомогательные трубопроводы, такие как системы пожарной воды и гидравлические конвейеры.
Система топлива/смазки судов: резьбое подключение конвейера среднего давления (класс 600LB).
Описание параметра
Стандартный ANSI B16.5 (ASME B16.5)
Рейтинг давления класс 600 фунт (приблизительно PN10 ~ PN40)
Материалы: углеродная сталь (A105), нержавеющая сталь (304/316), сплавная сталь (F11/F22)
Поверхность герметичной поверхности (RF), плоская поверхность (FF)
Применимая температура -29 ° C ~+200 ° C (углеродистая сталь), -196 ° C ~+400 ° C (нержавеющая сталь)
Тип потока NPT (American Standard Taper Thread), BSPT (британский стандартный поток Taper)
