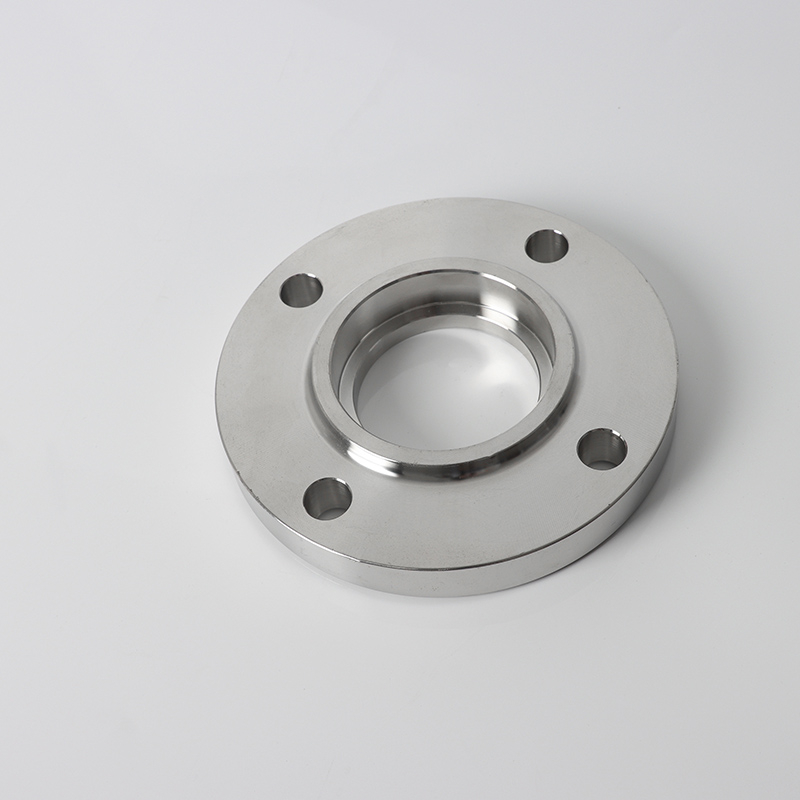

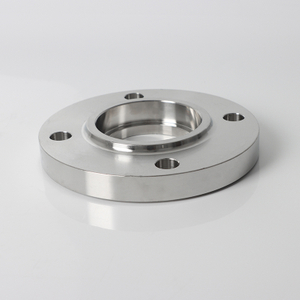

SW Flange
SDFL

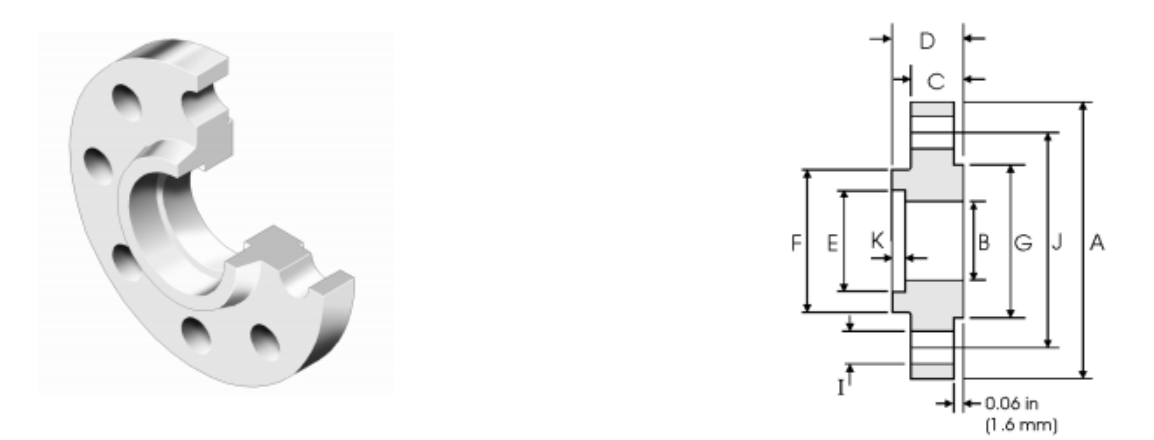

| Номинальный размер | Внешний диаметр | Диаметр сокета | Высота кольца фланца | Фланец общая высота | Диаметр отверстия | Глубина сокета | Сварная канавка диаметр | Герметизация диаметра лица | Количество отверстий для болтов | Диаметр отверстия болта | Центральный диаметр круга | |
| DN | NPS0 | A | B | C | D | R | K | F | G | I | J | |
| 15 | 1/2 | 95.2 | 15.7 | 14.2 | 22.3 | 22.4 | 9.6 | 38.1 | 35.1 | 4 | 15.7 | 66.5 |
| 20 | 3/4 | 117.3 | 20.8 | 15.7 | 25.4 | 27.7 | 11.1 | 47.7 | 42.9 | 4 | 19.1 | 82.6 |
| 25 | 1 | 123.9 | 26.7 | 17.5 | 26.9 | 34.5 | 12.7 | 53.8 | 50.8 | 4 | 19.1 | 88.9 |
| 32 | 1-1/4 | 133.3 | 35.1 | 19 | 26.9 | 43.2 | 14.2 | 63.5 | 63.5 | 4 | 19.1 | 98.6 |
| 40 | 1-1/2 | 155.4 | 40.9 | 20.6 | 30.2 | 49.5 | 15.7 | 69.85 | 73.15 | 4 | 22.3 | 114.3 |
| 50 | 2 | 165.1 | 52.6 | 22.3 | 33.2 | 62 | 17.5 | 84 | 91.9 | 8 | 19.1 | 127 |
| 65 | 2-1/2 | 190.5 | 62.7 | 25.4 | 38.1 | 74.7 | 19 | 100 | 104.6 | 8 | 22.3 | 149.4 |
| 80 | 3 | 209.5 | 78 | 28.4 | 42.9 | 90.7 | 20.6 | 117.3 | 127 | 8 | 22.3 | 168.1 |
Применение: система высокой чистоты с малой коробкой
Трубопроводы высокой чистоты:
(1) Полупроводниковые газовые линии (без внутренних щелей).
(2) Распределение паровых фармацевтов (SIP-совместимое с паром на месте).
Устойчивые к вибрации соединения:
(1) Линии масла компрессора (DN15-DN50).
(2) Гидравлические силовые единицы в аэрокосмической промышленности.

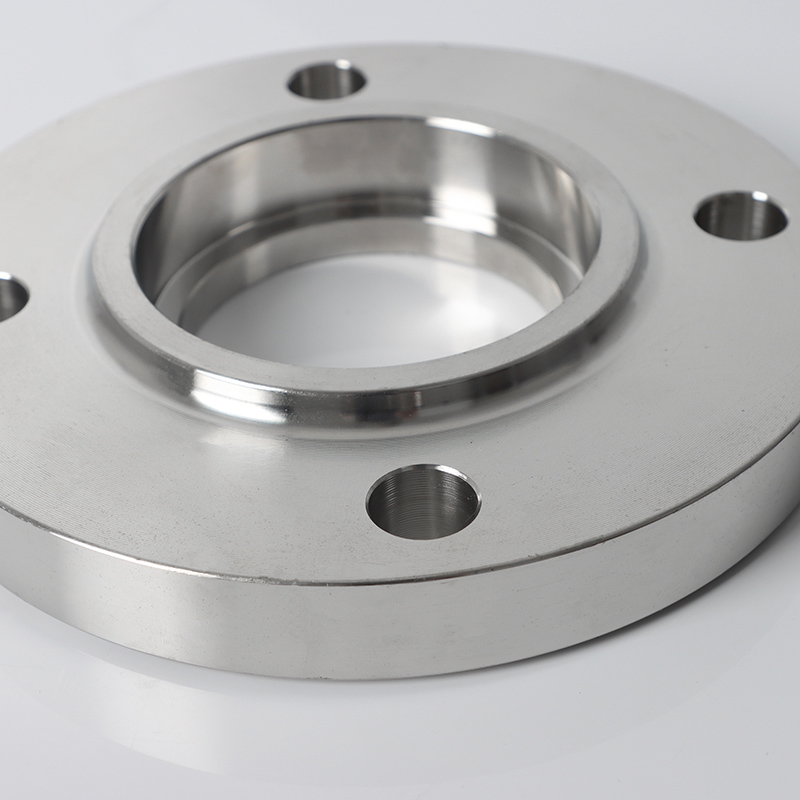

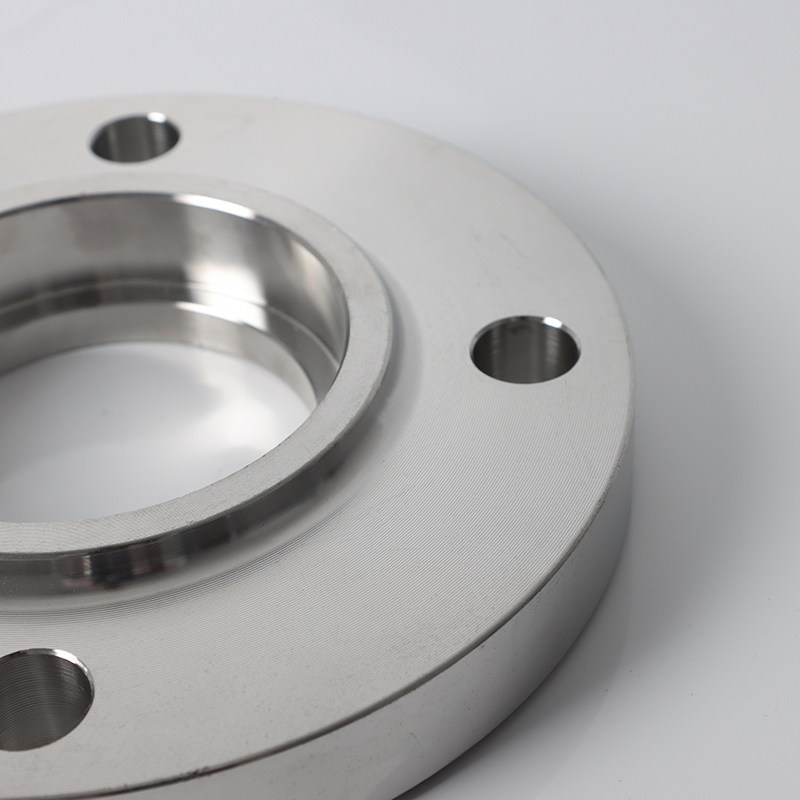

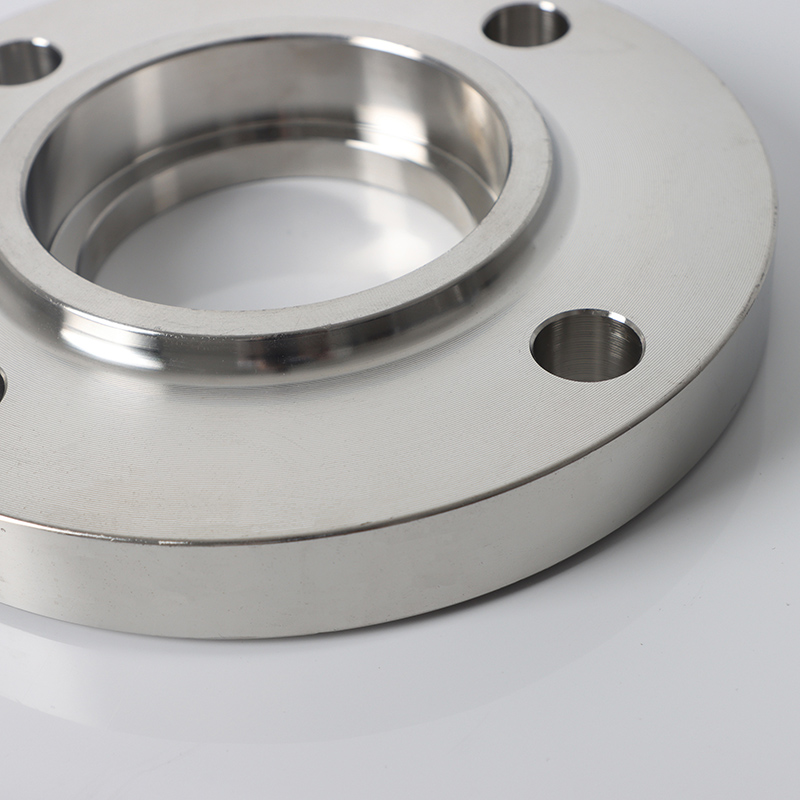

Характеристики
Без щелей сустав:
(1) Вставки трубы в фланцевый розетка, изгибаемое на филе.
(2) Плавное отверстие предотвращает накопление загрязнения.
Устойчивость высокого давления:
(1) Макс: класс 6000 (для DN15) @ 20 ° C.
(2) ВНИМАНИЕ: Расширение разрыва при> 300 ° C рискует взломать сварки.
Точность установки:
(1) Обязательный 1,5 -миллиметровый зазор между базой трубы и гнезда для термического расширения.
(2) смещение вызывает концентрацию стресса.
