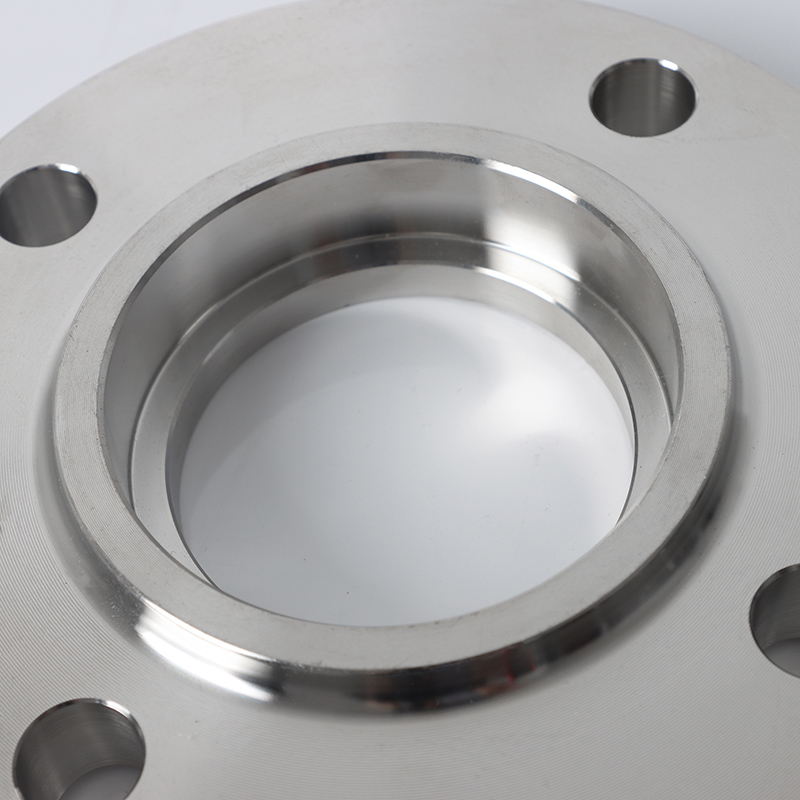

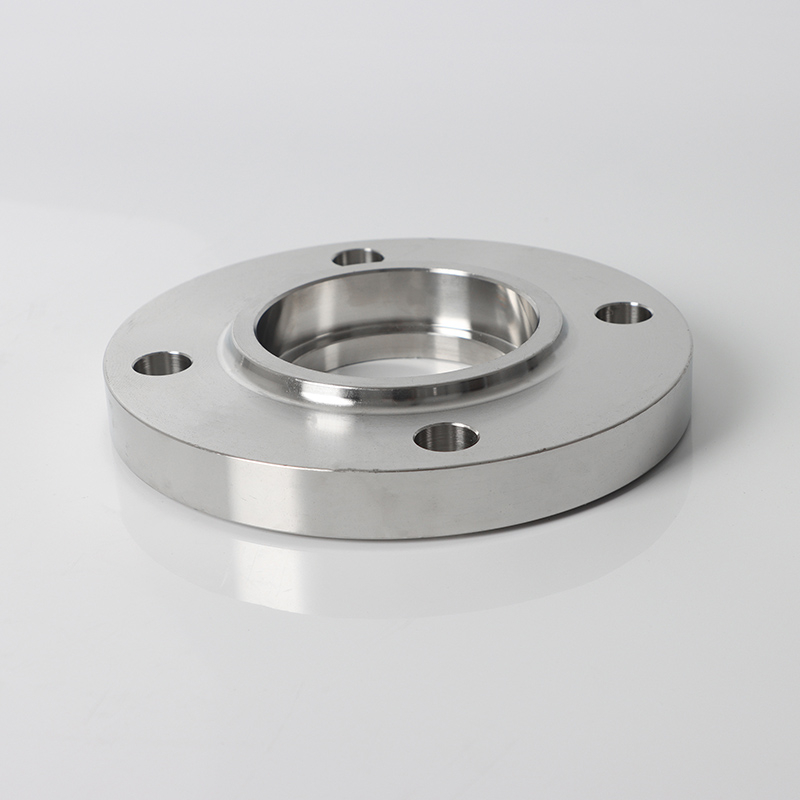

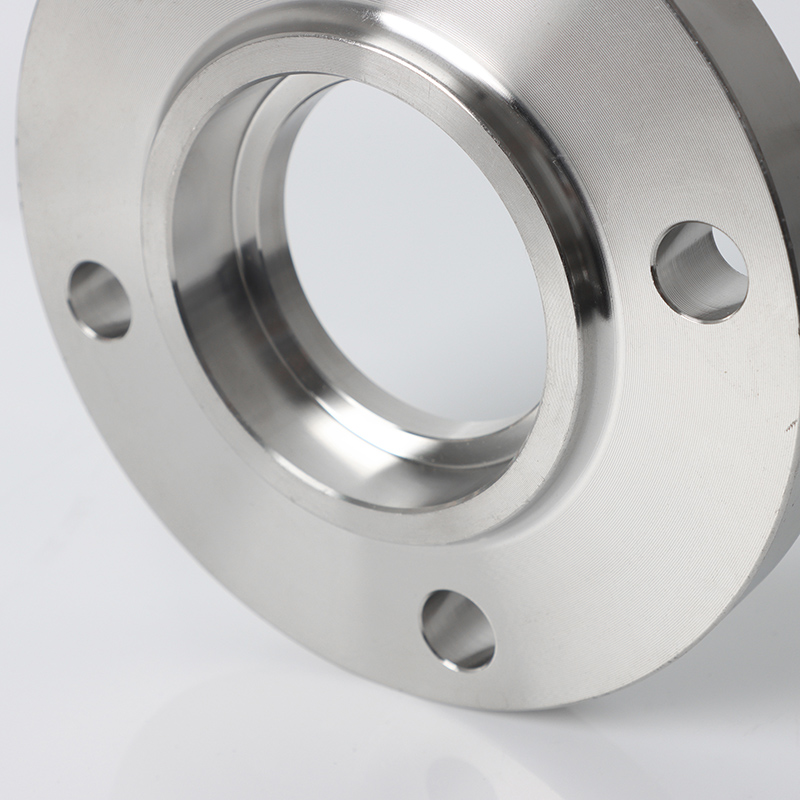

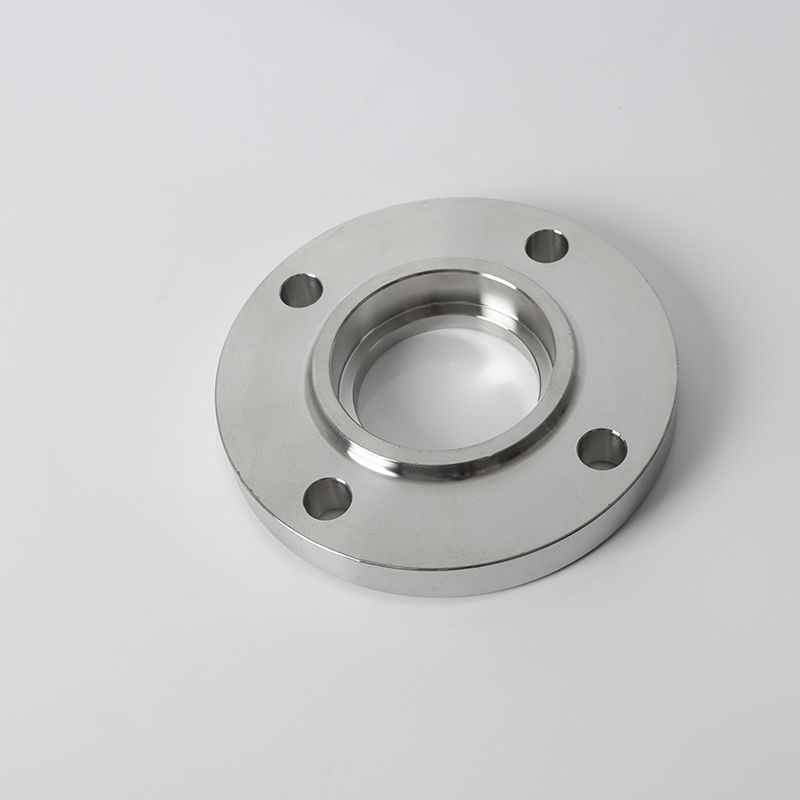

SW Flange
SDFL

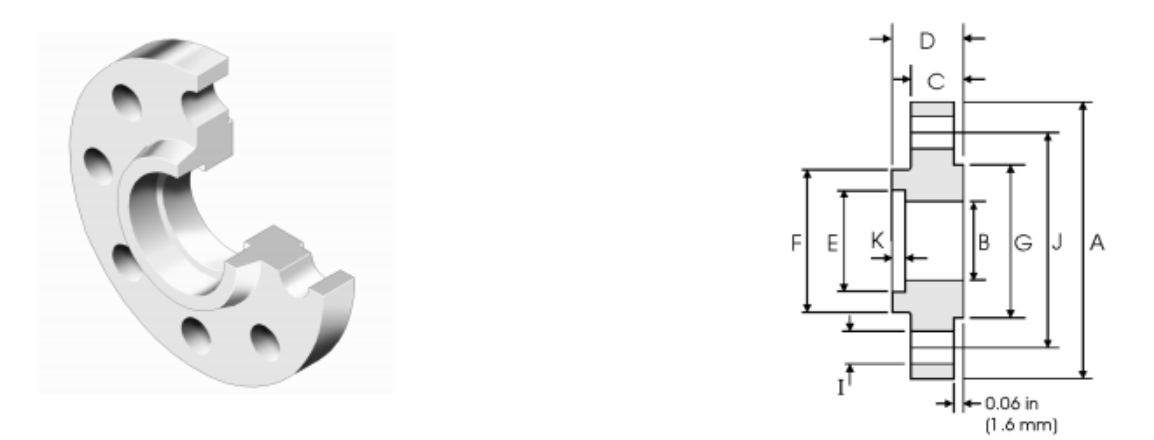

| Номинальный размер | Внешний диаметр | Диаметр сокета | Высота кольца фланца | Фланец общая высота | Диаметр отверстия | Глубина сокета | Сварная канавка диаметр | Герметизация диаметра лица | Количество отверстий для болтов | Диаметр отверстия болта | Центральный диаметр круга | |
| DN | NPS | A | B | C | D | E | K | F | G | I | J | |
| 15 | 1/2 | 88.9 | 15.7 | 11.2 | 15.7 | 22.4 | 9.6 | 30.2 | 35.1 | 4 | 15.7 | 60.5 |
| 20 | 3/4 | 98.6 | 20.8 | 12.7 | 15.7 | 27.7 | 11.1 | 38.1 | 42.9 | 4 | 15.7 | 69.9 |
| 25 | 1 | 108 | 26.7 | 14.2 | 17.5 | 34.5 | 12.7 | 49.3 | 50.8 | 4 | 15.7 | 79.3 |
| 32 | 1-1/4 | 117.3 | 35.1 | 15.7 | 20.6 | 43.2 | 14.2 | 58.7 | 63.5 | 4 | 15.7 | 88.9 |
| 40 | 1-1/2 | 127 | 40.9 | 17.5 | 22.3 | 49.5 | 15.7 | 65 | 73.15 | 4 | 15.7 | 98.6 |
| 50 | 2 | 152.4 | 52.6 | 19.1 | 25.4 | 62 | 17.5 | 77.7 | 91.9 | 4 | 19.1 | 120.7 |
| 65 | 2-1/2 | 177.8 | 62.7 | 22.4 | 28.4 | 74.7 | 19 | 90.4 | 104.6 | 4 | 19.1 | 139.7 |
| 80 | 3 | 190.5 | 78 | 23.9 | 30.2 | 90.7 | 20.6 | 108 | 127 | 4 | 19.1 | 152.4 |
Приложения и особенности сварных фланцев сокета
Сценарии приложения:
1. Главные линии с малым до давлением (импульсные линии прибора, гидравлический контроль, NP ≤ 2 ')
2. Линии трассировки Steam, подключения к клапану с рельефом (температура ≤ 400 ° C)
3. Системы жидкости высокой чистовой способности (сварка без мертвого пространства, RA ≤ 0,8 мкм)
4. Линии масла для топлива/смазочного масла (сопротивление вибрации)
5. Ядерные островные инструментальные линии (сертифицированы ASME III-NC)
Ключевые функции:
Прочное уплотнение: труба, вставленная в розетку + филе сварка → ноль утечки
Сопротивление вибрации: сварка от потока, выдерживает> 500 Гц
Легкая установка: без труб, на 40% быстрее выравнивание и сварка
Высокая емкость P/T: класс 3000/PN 100, ≤550 ° C (сплавная сталь)
Ноль стагнации: гладкий контакт с жидкостью, встречается с санитарным 3-А/Эдг
Пользовательские решения: обмениваться спецификациями жидкости - мы оптимизируем глубину сокета и разрыв!
