SW Flange
SDFL

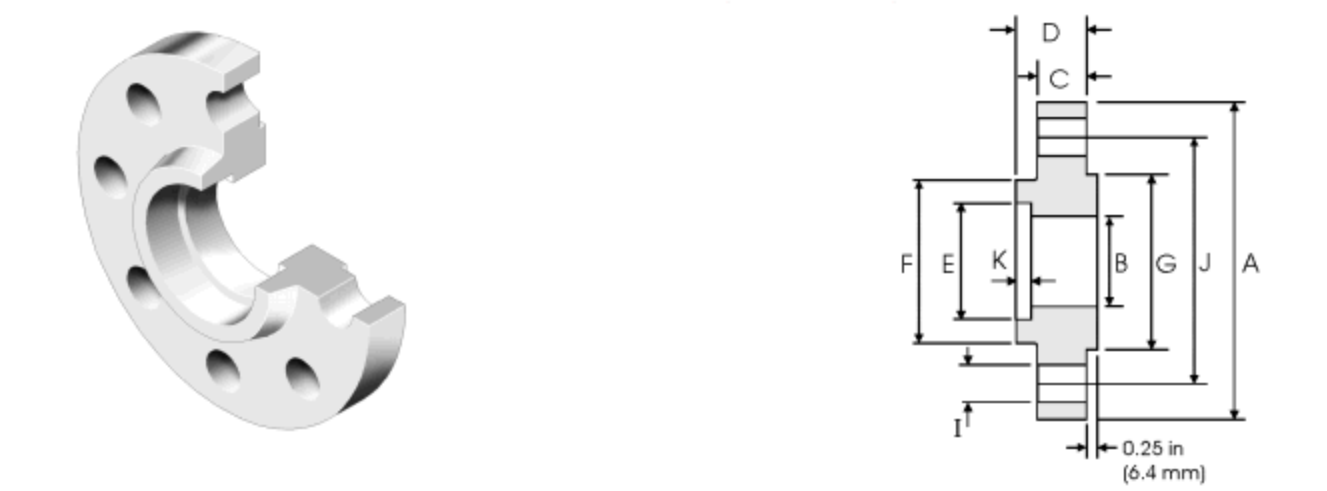

| Номинальный размер | Внешний диаметр | Диаметр сокета | Высота кольца фланца | Фланец общая высота | Диаметр отверстия | Глубина сокета | Сварная канавка диаметр | Герметизация диаметра лица | Количество отверстий для болтов | Диаметр отверстия болта | Центральный диаметр круга | |
| DN | NPS | A | B | C | D | E | K | F | G | I | J | |
| 15 | 1/2 | 120.6 | 15.7 | 22.3 | 31.7 | 22.4 | 9.6 | 38.1 | 35.1 | 4 | 22.3 | 82.6 |
| 20 | 3/4 | 130 | 20.8 | 25.4 | 35 | 27.7 | 11.1 | 44.4 | 42.9 | 4 | 22.3 | 88.9 |
| 25 | 1 | 149.3 | 26.7 | 28.4 | 41.1 | 34.5 | 12.7 | 52.3 | 50.8 | 4 | 25.4 | 101.6 |
| 32 | 1-1/4 | 158.7 | 35.1 | 28.4 | 41.1 | 43.2 | 14.2 | 63.5 | 63.5 | 4 | 25.4 | 111.3 |
| 40 | 1-1/2 | 177.8 | 40.9 | 31.75 | 44.5 | 49.5 | 15.7 | 69.85 | 73.15 | 4 | 28.4 | 124 |
| 50 | 2 | 215.9 | 52.6 | 38.1 | 57.15 | 62 | 17.5 | 104.6 | 91.9 | 8 | 25.4 | 165.1 |
| 65 | 2-1/2 | 244.3 | 62.7 | 41.1 | 63.5 | 74.7 | 19 | 123.9 | 104.6 | 8 | 28.4 | 190.5 |

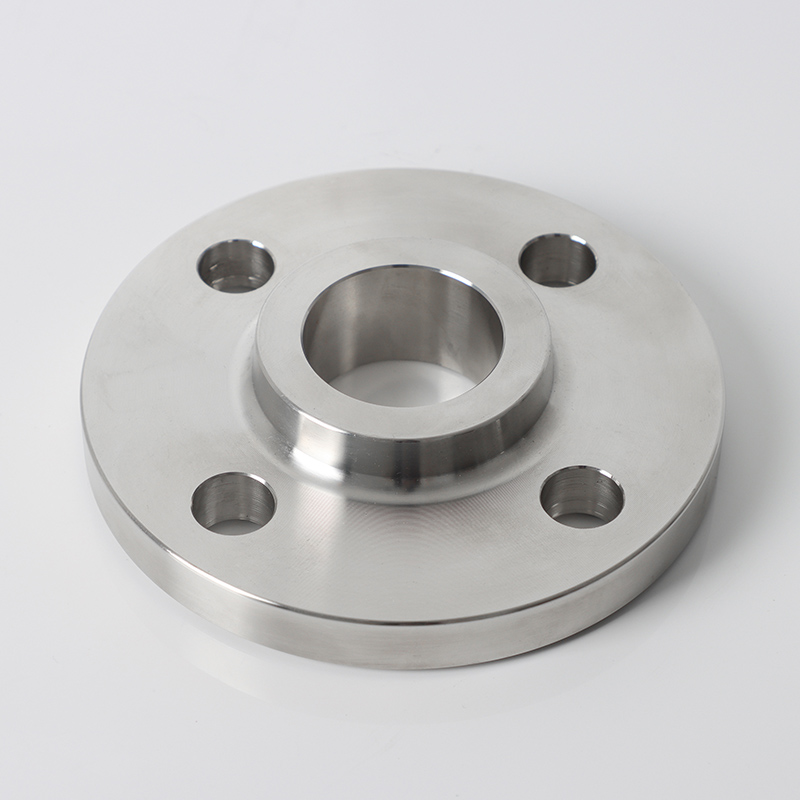

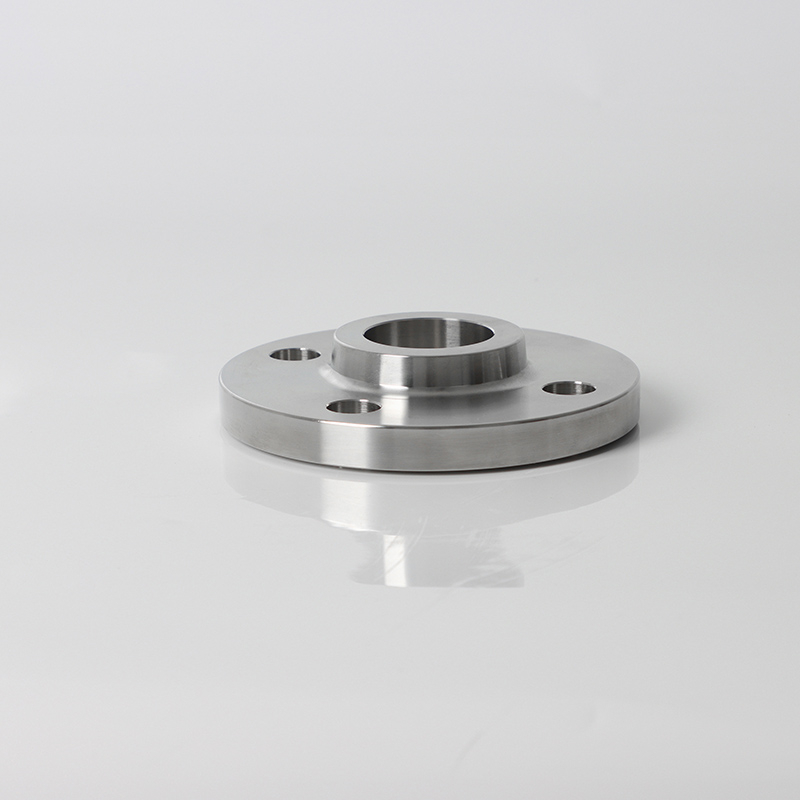

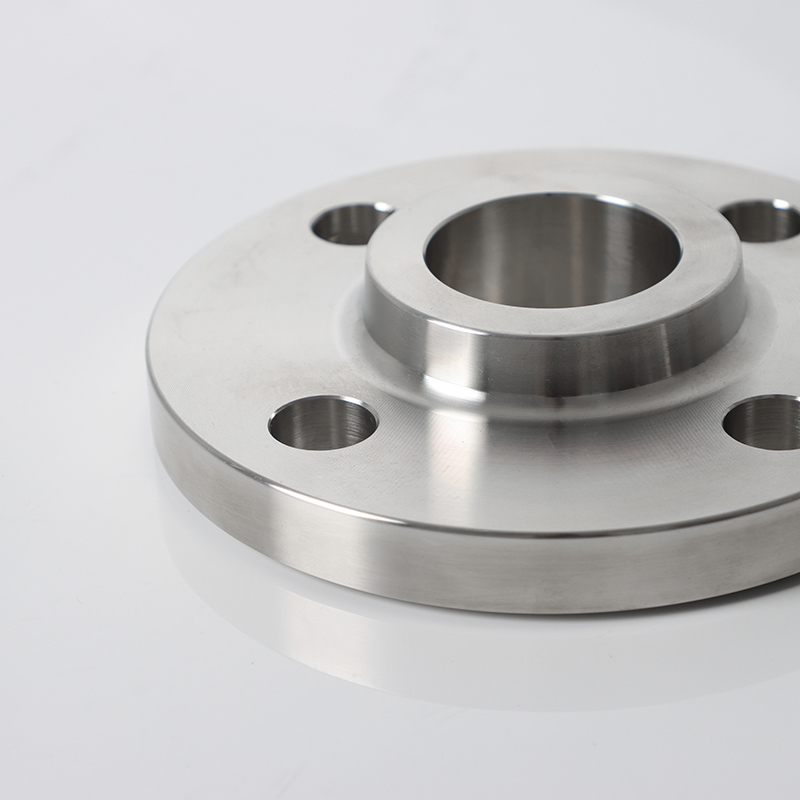

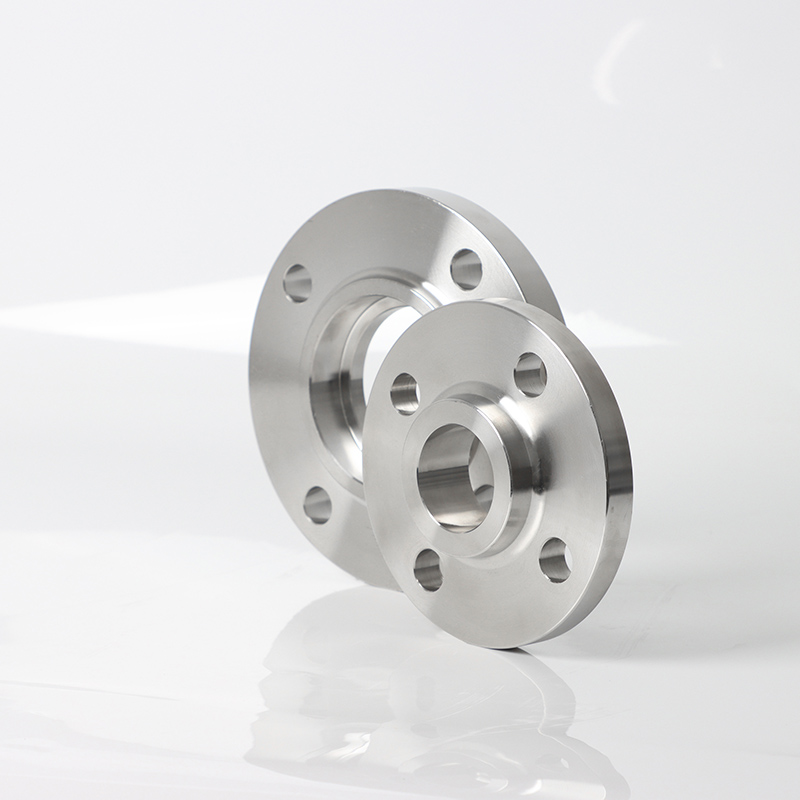

Пользовательский фланец SS SS ANSI B61.5 1500LB обеспечивает тяжелые трубопроводы для промышленных систем высокого давления. Его конструкция с помощью точного инженерного сварного шва (SW) создает без утечки суставов, способных снять давление на 1500 фунтов на квадратный дюйм (10,3 МПа) , что делает его идеальным для критических применений. Построенный из 316 из нержавеющей стали (1.4401) - с молибденом для превосходной коррозионной стойкости - она превосходит в агрессивных средах, где стандартные нержавеющие стали терпят неудачу.
Параметр | Подробности |
Стандартный | ANSI B61.5 (эквивалент ASME B16.5 Класс 1500) |
Материал | Нержавеющая сталь 316 (1.4401) |
Рейтинг давления | 1500 фунтов (10,3 МПа) |
Dimensions | OD: 121 мм, круглый круг: 82,6 мм, толщина: 22,5 мм |
Отверстия для болтов | 4x M22 (диаметр круга высоты 82,6 мм) |
Тип печати | Приподнятое лицо (RF, высота 6,4 мм) |
Температурная диапазон | -50 ° C до 600 ° C. |
Надежность сварного шва с сокетом : конструкция контр-сокета позволяет сварки филе полной прохождения (для секции IX ASME BPVC), устраняя коррозию расщелины и снижая концентрацию напряжений на 40%.
Усовершенствованная коррозионная стойкость : 216 2-3% содержание молибдена из нержавеющей стали уступит хлоридной ячеек в средах морской воды, рассола и химической обработки с уровнями хлорида до 10 000 ч / млн.
Высокотемпературная стабильность : сохраняет прочность на растяжение выше 500 МПа при 600 ° C+ , подходящей для перегретых систем переноса парового и горячего масла на нефтеперерабатывающих заводах.
Пользовательская техника : Доступно с резьбовыми концами NPT или конфигурациями соединений LAP для беспроблемной интеграции со смешанными системами ANSI/EN.
НЕКОТОРА : соединяет линии водорода высокого давления в единицах каталитического растрескивания, с 316, сопротивляющейся коррозией серной кислоты из нержавеющей стали из-за процессов побочных продуктов.
Терминалы СПГ : используются в криогенных линиях переноса СПГ, поддерживая пластичность при -162 ° С при предотвращении утечки метана в хранилищах.
Выработка электроэнергии : обрабатывает пар 1500 фунтов на квадратный дюйм в системах обхода турбин, с уплотнением РЧ, обеспечивающим нулевую утечку в схемах питательной воды котла.
В: Какая процедура сварки рекомендуется для сварных швов?
A: Используйте сварку GTAW (TIG) с металлом наполнителя ER316L, следуя квалифицированным процедурам ASME BPVC, чтобы обеспечить целостность сварки.
В: Может ли этот фланец подключиться к метрическим трубам?
A: Да, используя NPS от 1/2 до DN15 восстановителей (ANSI до EN) с совместимыми рейтингами давления для поддержания целостности системы.
В: Какие методы тестирования утечки подходят?
A: Для критических применений выполните тестирование масс -спектрометрии гелия (ISO 15184), чтобы обнаружить утечки до 1x10⁻⁹ MBAR · L/S.
